12V直流牵引式推拉电磁铁结构设计

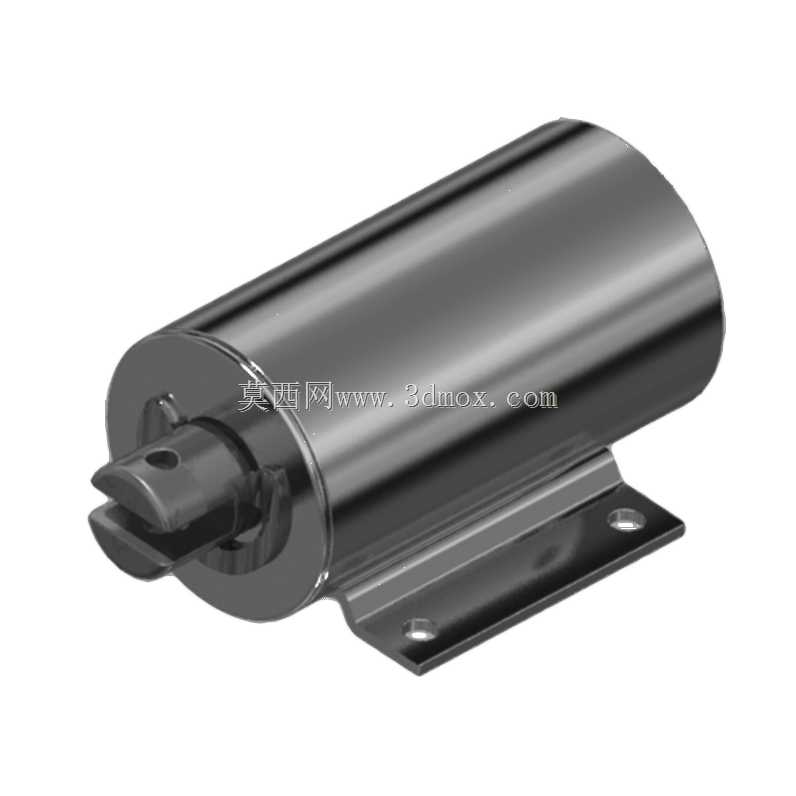

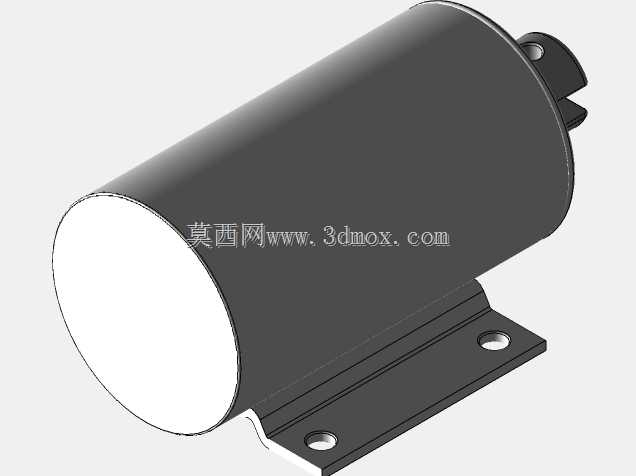

这款牵引式电磁铁常被用在小型自动化分拣设备的料道挡停机构、自助终端的锁止模块、小型纺织机械的纱线张力切换工位，作为短行程直线执行元件替代小型气缸，在没有气源的桌面型设备里适配性极强，不需要配套气路管线与气源处理元件，仅靠直流供电就能完成往复推拉动作，在低负载快响应的工位上比气动方案布局更紧凑。从功能特性来看，该款电磁铁得电后动铁芯向外推出提供额定牵引力，失电后靠内部复位弹簧带动动铁芯回位，额定牵引负载对应4kg推力下的有效行程为16mm，动铁芯端部带扁位安装孔，可直接铰接小型拨杆或挡块，底部带一体式安装支架，两个安装孔位的孔距匹配常规小型设备的安装板开孔标准，安装时不需要额外做转接支架，直接用螺丝固定即可，整体圆柱外壳外径适配常规安装空间的避让要求，不会和周边走线、其他结构件产生干涉。建模时先从核心的磁路结构入手，先绘制动铁芯与静铁芯的回转体轮廓，用回转特征生成铁芯基体，再处理动铁芯端部的扁位与安装孔，用拉伸切除完成特征加工；之后绘制外部的导磁外壳，同样以回转特征生成圆柱筒体，再绘制底部的安装支架，通过拉伸生成支架板，添加安装孔的切除特征，将支架与筒体做合并实体处理；接着绘制线圈绕组的轮廓，在铁芯与外壳的间隙区域生成线圈实体，再处理端部的端盖结构，添加复位弹簧的螺旋扫描特征，最后对所有零件做装配配合，校验动铁芯的行程是否符合16mm的设计要求，检查运动过程中动铁芯与外壳、端盖之间是否存在干涉。建模过程中需要重点关注磁路的间隙配合尺寸，动铁芯与静铁芯的工作气隙直接影响牵引力大小，安装支架的平面度要在模型里做基准约束，避免实际安装时出现铁芯卡滞的问题，动铁芯端部的连接孔位置要与行程终点位置匹配，保证外接构件的运动轨迹符合设计预期。
