长尾夹办公文具夹持结构三维建模

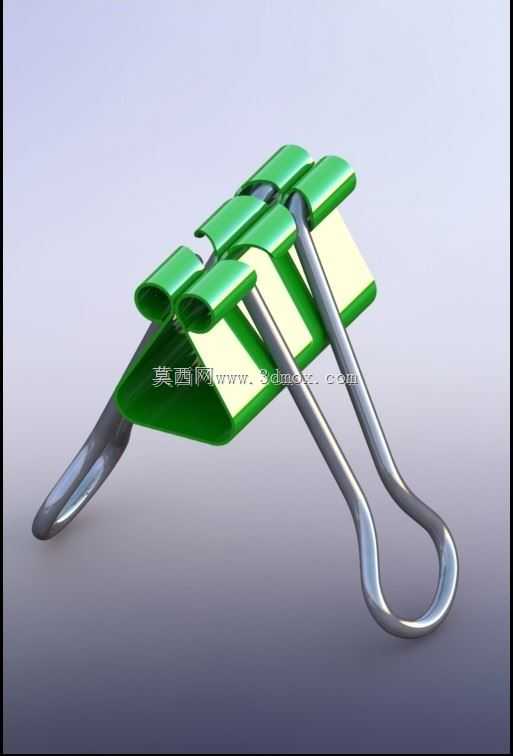

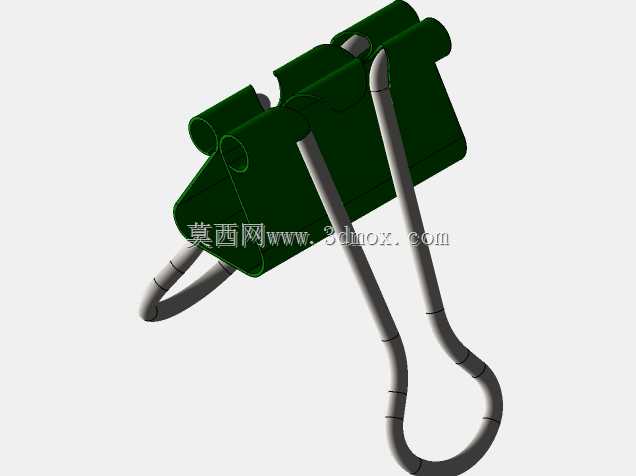

日常办公场景中，长尾夹是桌面整理、文件归集环节使用频率极高的小型夹持五金件，除了常规的纸张固定用途，在生产车间的工艺文件临时固定、线束临时整理、小型样件标识牌夹持等场景也有大量零散应用，这类小零件看似结构简单，实际建模过程中需要兼顾夹持力、开合手感、外观圆角过渡等多个细节，才能还原实物的使用质感。建模初始阶段需要先梳理零件的拆分逻辑，整个长尾夹分为冲压成型的夹片本体与弯折成型的钢丝手柄两个独立部件，先绘制夹片部分的草图：夹片的主体是带弧度的弯折钣金结构，夹持端做了向内收的微卷边，避免划伤纸张，按压受力的尾部做了卷圆结构，用来穿装钢丝手柄，这部分草图需要先绘制单侧的截面轮廓，标注好夹片的整体宽度、夹持开口的自然张开角度、卷边的圆弧半径，注意夹片两侧的对称度，避免后续镜像后出现错位。夹片的建模采用钣金模块完成更贴合实际加工工艺，先绘制平板状态下的展开轮廓，设置好对应的钣金壁厚，再通过折弯命令依次完成主体弧度弯折、尾部卷圆、夹持端内卷边的特征，折弯过程中需要核对折弯半径与板材厚度的匹配关系，避免出现工艺上无法实现的过小折弯角，夹片表面的冲压加强筋要在平板状态下绘制成型特征，保证弯折后加强筋的位置刚好落在夹片受力的中部区域，提升夹片的整体刚性，避免夹持较厚文件时出现夹片塑性变形。接下来处理钢丝手柄部分，这部分是由单根弹簧钢丝弯折而成的对称结构，先绘制3D草图确定钢丝的走线路径：从一侧夹片的尾部卷圆孔穿入，沿夹片外侧延伸至夹持端方向后做圆弧弯折，再绕回另一侧夹片的卷圆孔，末端做圆弧收头避免划手，绘制3D路径时要注意钢丝与夹片卷圆孔的间隙控制，间隙过大会导致手柄晃动松垮，间隙过小则会出现装配干涉，开合时卡滞。路径绘制完成后采用扫描特征，以圆形截面沿路径扫描生成钢丝实体，注意钢丝的线径要与夹片卷圆的内径匹配，保证手柄可以绕卷圆位置顺畅转动，实现夹片的开合动作。完成两个零件的单独建模后进入装配环境，添加对应的配合关系：将钢丝手柄的圆柱段与夹片尾部的卷圆孔添加同轴心配合，限制手柄的转动自由度范围，保证开合角度符合实际使用的行程，同时添加夹片与手柄的接触限位，模拟夹片自然张开状态下的手柄位置。建模收尾阶段需要对所有棱边做圆角处理，夹片的外露边缘做小圆角钝化，钢丝的末端做圆弧收头，还原实物的安全设计细节，整体装配完成后可以通过移动零部件命令模拟按压手柄开合夹片的动作，验证运动过程中是否存在干涉，夹持面的闭合间隙是否均匀，保证模型的运动逻辑与实物一致。这类小型夹持件的建模不需要复杂的特征命令，但对细节尺寸的把控、工艺合理性的还原要求较高，建模过程中对照实物的受力点调整折弯角度与加强筋位置，才能让最终模型既符合外观表现，也能体现实际产品的结构设计逻辑。
