适配自行车车架安装的户外随行置物桌结构

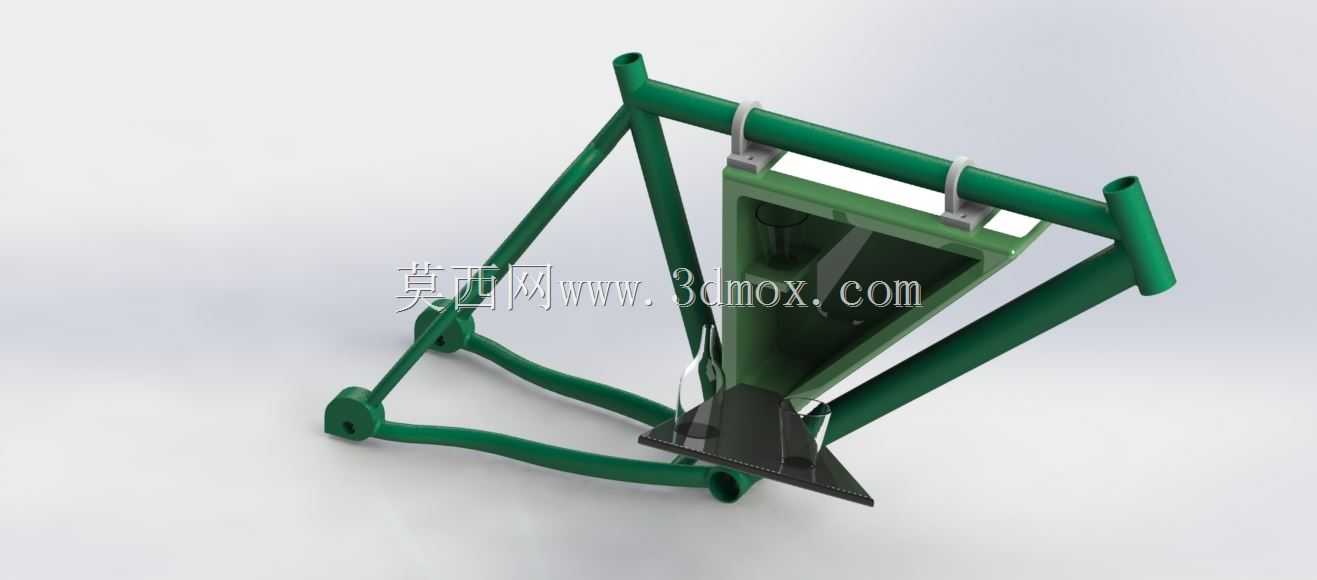

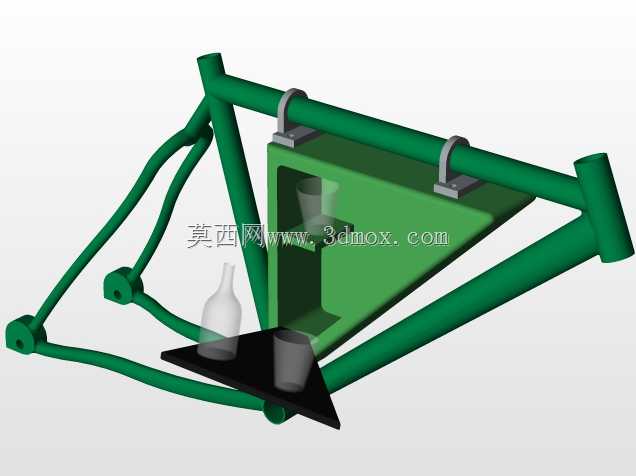

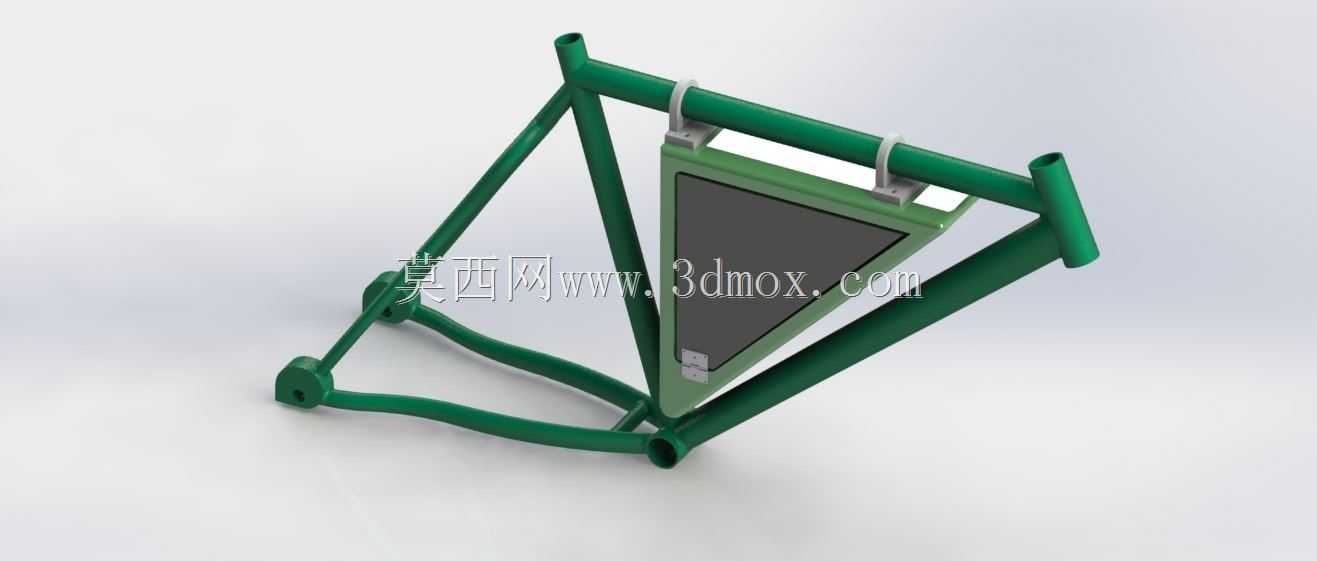

这款挂载式置物桌主要面向长途骑行、户外郊野骑行场景设计，解决骑行途中临时放置餐食、随身小物件的需求，区别于传统后置货架的大载重设计，它更侧重轻量化、快装快拆的临时使用属性，适配常规钻石型自行车车架的上管与下管之间的三角空间，不会干扰骑行时的腿部踩踏动线，也不会额外增加车把位置的负重影响转向操控。从结构设计来看，整体采用三角承托思路，依托车架本身的管材结构作为受力基础，挂载点选择上管的两处平直段，采用抱箍式快拆卡扣固定，不需要对原车车架做打孔、粘接等不可逆改装，卡扣内侧预留了软质垫层厚度，安装后不会刮擦车架漆面，同时能抵消骑行过程中的振动松脱风险。桌体主体分为两个功能区，靠近车头方向的是带围挡的浅槽区域，可放置水杯、小型调味瓶这类易倾倒的物件，靠近五通位置的是平整置物平面，可放置便携餐盒、手机、路书这类需要平整接触面的物品，整体外轮廓完全收在车架三角投影范围内，宽度不超过车把最大宽度，不会在推行、错车时发生额外刮碰。建模阶段先导入标准自行车车架的三维参考模型，锁定上管的管径、安装段长度、上下管夹角这些关键安装边界参数，先绘制桌体的主体支撑骨架，采用薄壁结构控制整体重量，再匹配抱箍卡扣的开合结构，验证卡扣在不同管径公差下的锁紧余量，之后细化桌板的分区结构，做边缘倒圆角处理避免尖锐边角划伤，最后模拟骑行状态下的受力情况，确认放置1.5kg以内物件时，结构形变在允许范围内，不会出现卡扣松脱、桌体下垂触碰曲柄的问题。安装时只需要将两个抱箍卡入上管对应位置，扳动快拆扳手即可完成固定，拆卸时同样只需要扳开快拆就能取下，不需要额外工具，日常通勤不需要使用时可以快速拆下收纳进背包，不会增加整车的常驻负重。
