小型龙门式数控铣削加工设备结构

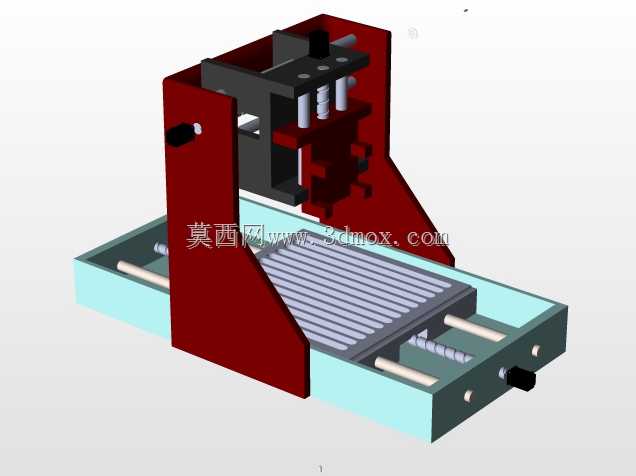

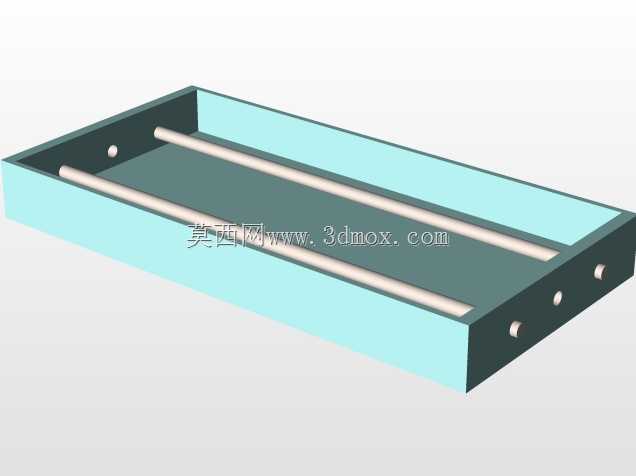

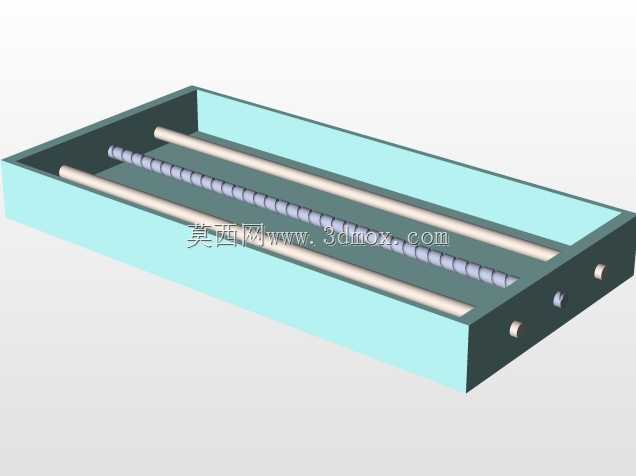

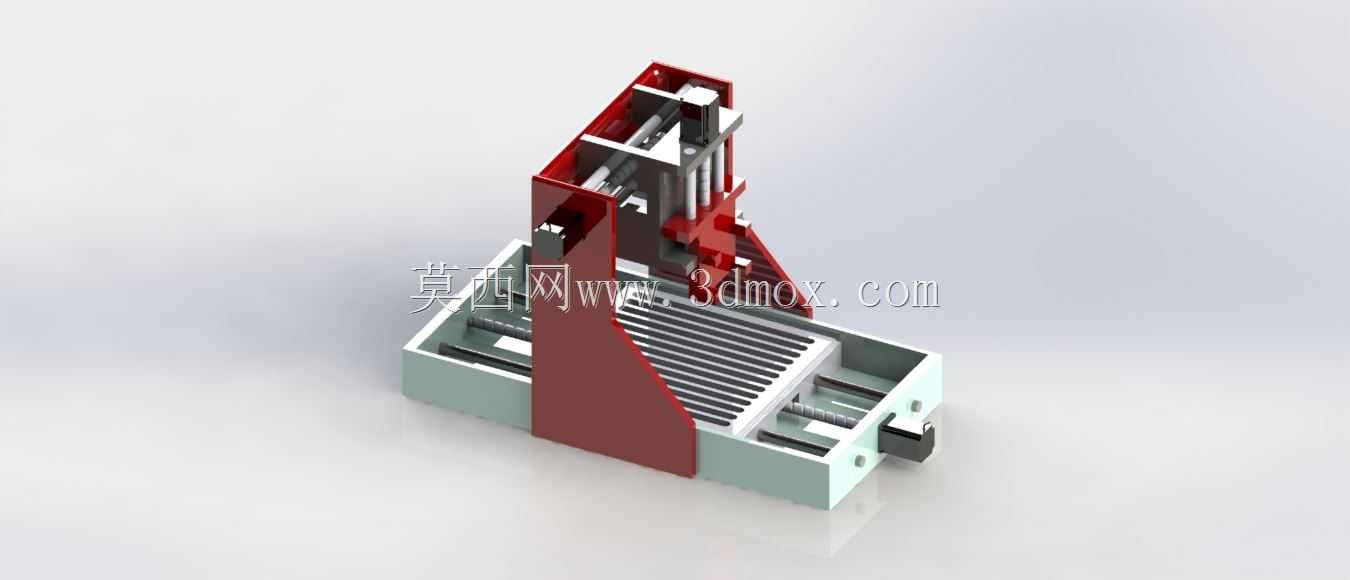

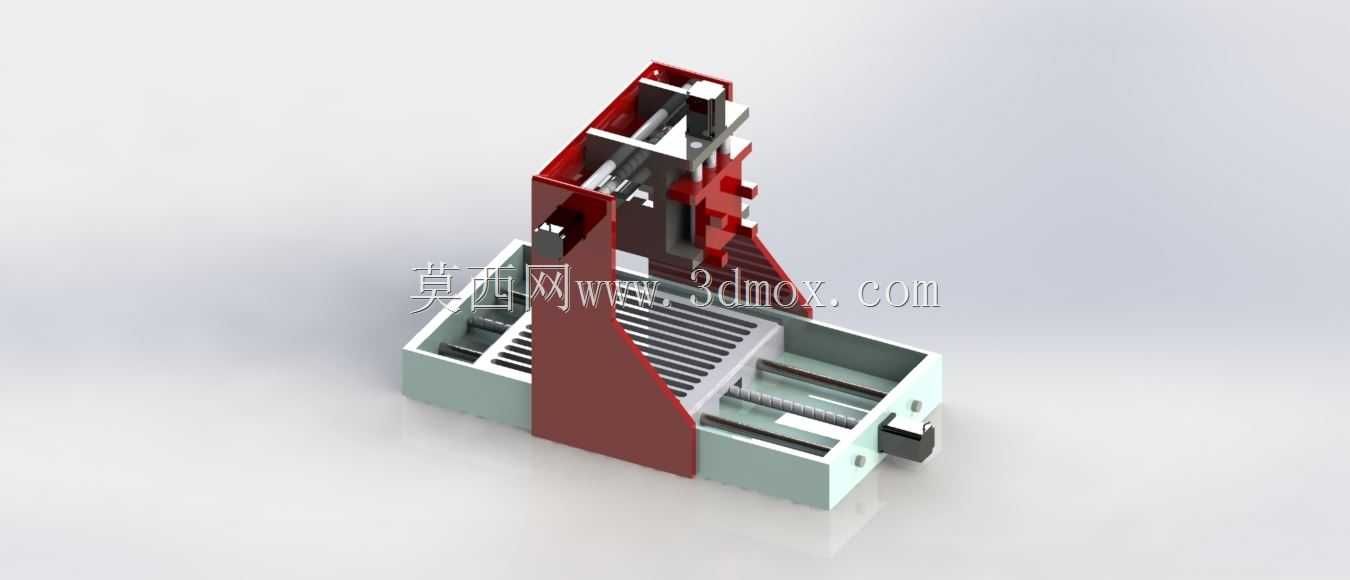

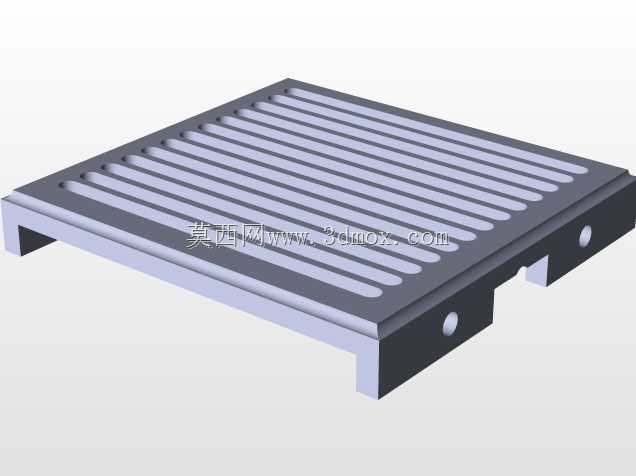

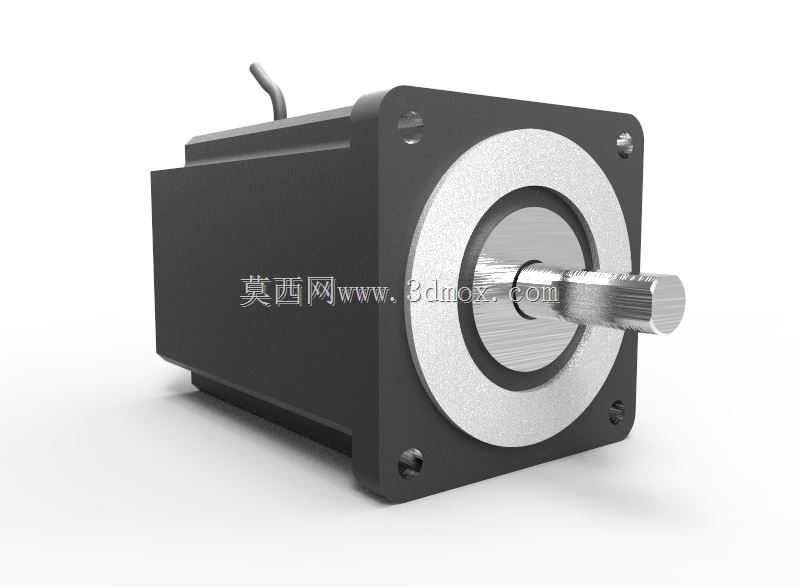

　　这套小型龙门式数控加工设备的结构设计，主要面向小尺寸精密零件的多工序加工场景，适配小型加工车间、教学实训场景以及精密零部件小批量试制的生产需求，区别于大型龙门机床的大尺寸加工定位，该结构在保证基础加工刚性的前提下，大幅压缩了设备整体占地空间，能够适配常规小型工业厂房甚至实验室的安装边界，无需额外做特殊的地基加固处理，仅需平整的硬化地面即可完成安装固定。从结构布局来看，设备采用固定床身搭配移动龙门的经典布局，床身部分集成了X向传动导轨与工件装夹工作台，工作台表面预留了标准T型槽结构，可直接适配通用平口钳、专用工装夹具的安装，无需额外做转接板设计，X向传动采用滚珠丝杠搭配线性导轨的组合，能够保证进给过程中的运动精度，避免低速爬行问题，

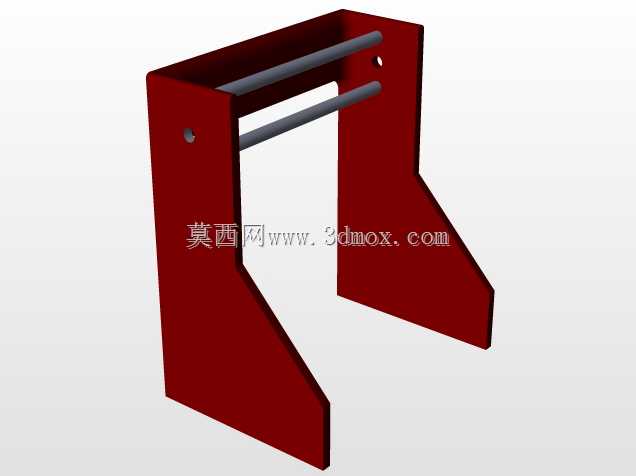

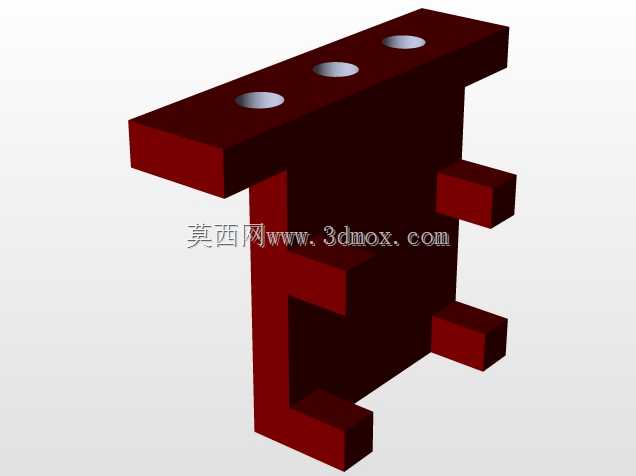

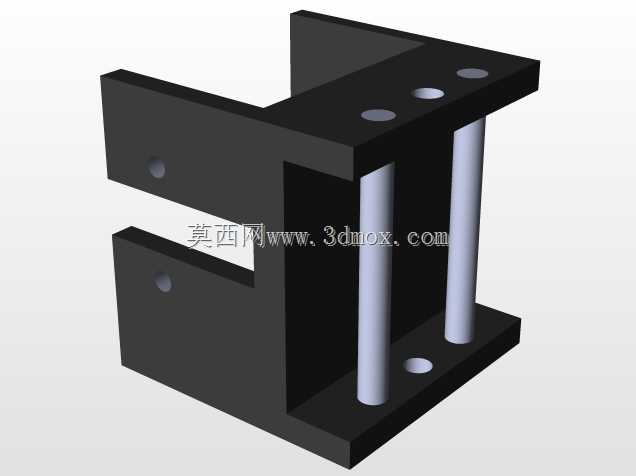

　　丝杠两端采用固定支撑结构，可抵消部分传动过程中的轴向窜动，提升重复定位精度。龙门立柱部分采用一体式铸造结构设计，截面为箱型加筋结构，能够在降低整体重量的同时保证结构刚性，减少Z向滑枕高速进给过程中的立柱形变，Y向传动组件布置在横梁的内侧位置，滑座通过滑块与横梁导轨连接，传动丝杠居中布置，可平衡两侧受力，避免滑座运动过程中出现偏载磨损。Z向滑枕部分集成了主轴安装座，可适配常规的高速电主轴安装，安装位预留了标准的主轴法兰接口，同时在滑枕侧面设计了刀具冷却管路的走线槽，可将冷却管路、主轴动力线、信号线缆统一收纳在内，避免运动过程中出现线缆拖拽干涉的问题。在实际加工应用中，该结构可完成平面铣削、钻孔、镗孔、简单曲面铣削等多类加工工序，

　　可加工的工件材质涵盖铝合金、工程塑料、软质金属等，针对小型精密零件的加工需求，可将加工精度控制在常规民用零件的公差范围内，能够满足五金零件、教学演示件、小型工装配件的加工需求。设计过程中重点考虑了装配的便捷性，所有导轨安装面、丝杠安装座均预留了调整垫铁的安装位置，装配时可通过配磨垫铁来调整导轨的直线度、平行度，无需大型加工设备对床身做二次精加工，降低了设备的制造成本与装配难度。设备的外形尺寸控制在紧凑型区间，X向有效行程适配小型工件的加工范围，Y向行程可覆盖工作台的全宽范围，Z向行程可满足常规高度零件的加工装夹需求，整体占地尺寸不足两平方米，可灵活布置在生产线的边角位置，作为大型加工设备的补充工位，承担小型零件的加工任务，

　　避免大型设备加工小零件造成的产能浪费。从维护角度来看，所有传动部件的润滑点均设计在易操作的外侧位置，日常维护时无需拆解设备外罩即可完成注油保养，导轨外侧配备了伸缩式防尘护板，可阻挡加工过程中产生的切屑、切削液进入导轨接触面，减少导轨的异常磨损，延长部件使用寿命。床身底部设计了可调式支撑脚，可根据地面的平整情况调整设备水平度，调整完成后可通过锁紧螺母固定，避免设备运行过程中出现水平偏移。整体结构没有冗余的设计部件，所有结构件均围绕加工刚性、运动精度、装配便捷性三个核心目标设计，没有多余的装饰性结构，完全服务于实际加工的功能需求，对于从事小型数控设备设计、教学实训设备开发的结构工程师来说，该结构的布局思路、部件选型逻辑、安装边界设计都具备较高的参考价值，可直接作为同类小型数控加工设备的设计基础框架，根据实际的加工行程需求、主轴功率需求做针对性的参数调整即可快速完成衍生型号的开发。
