自行车无中看台通用后围场支撑架构

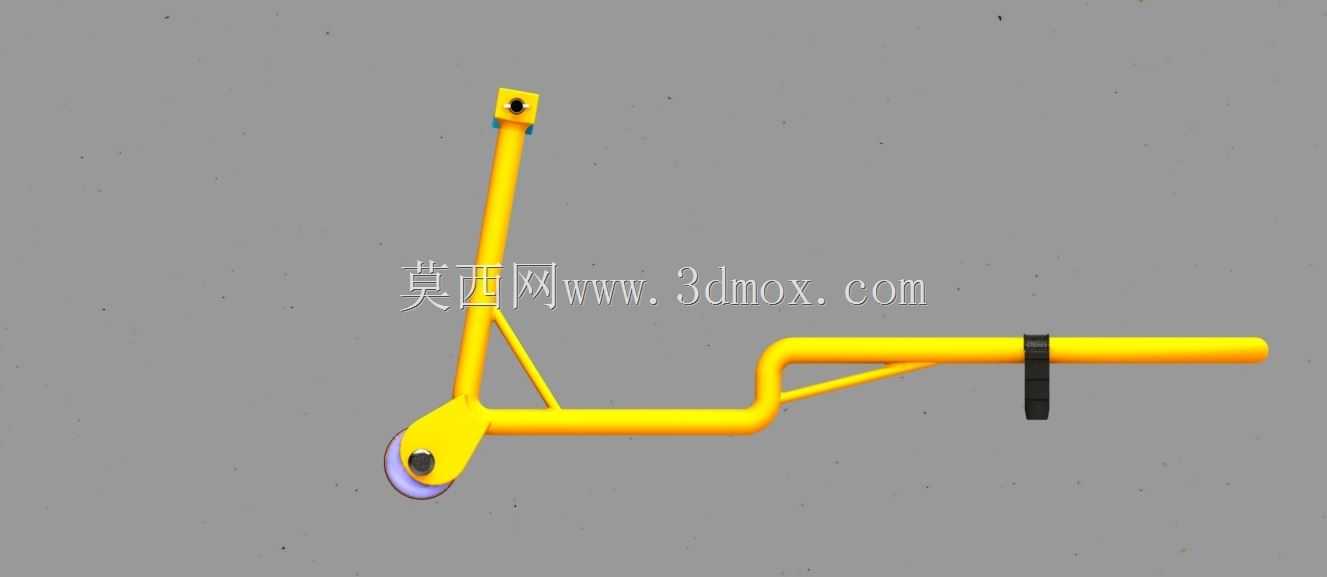

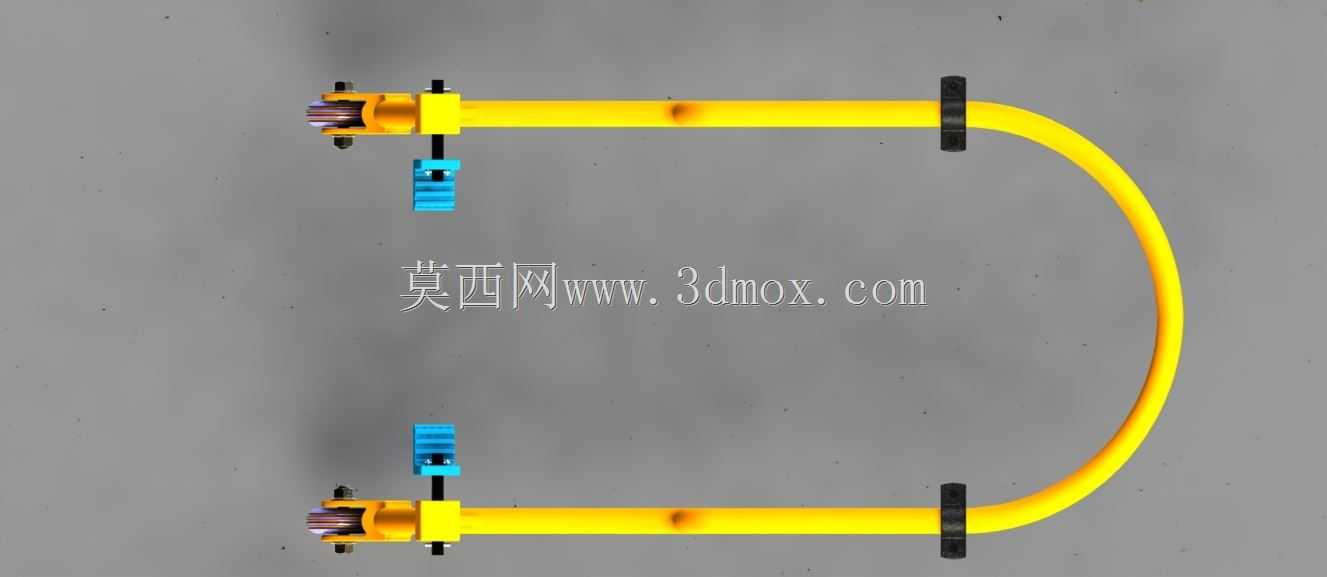

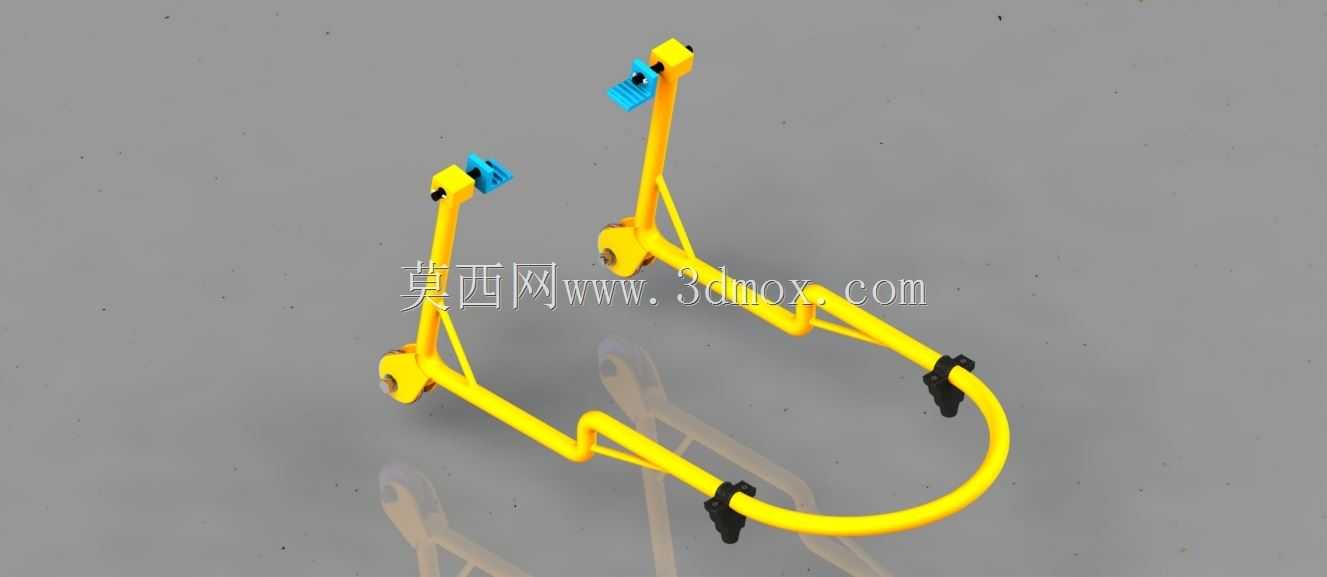

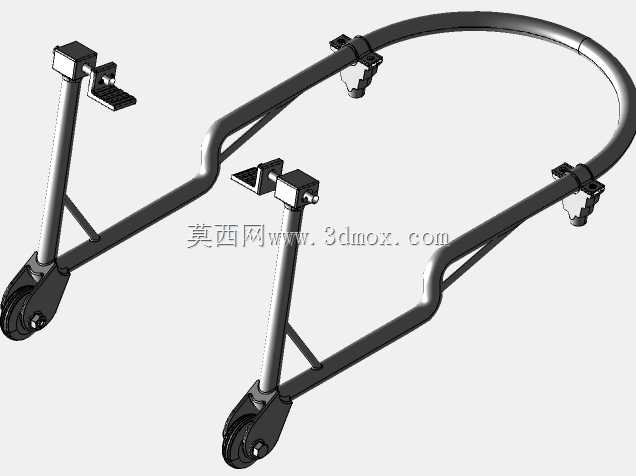

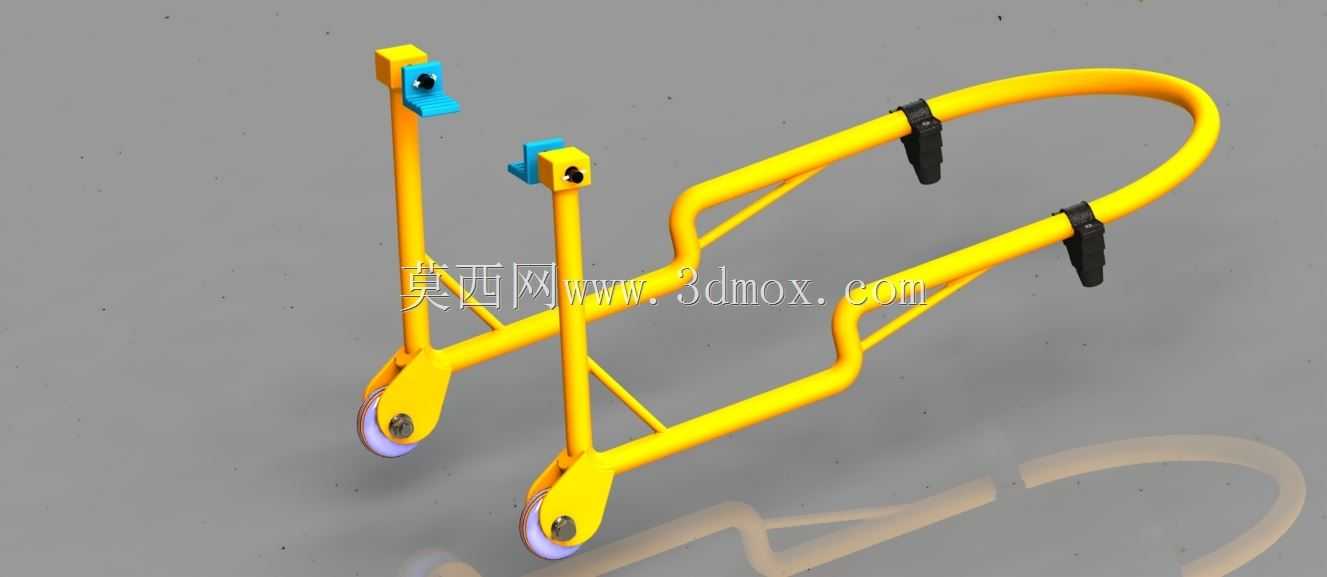

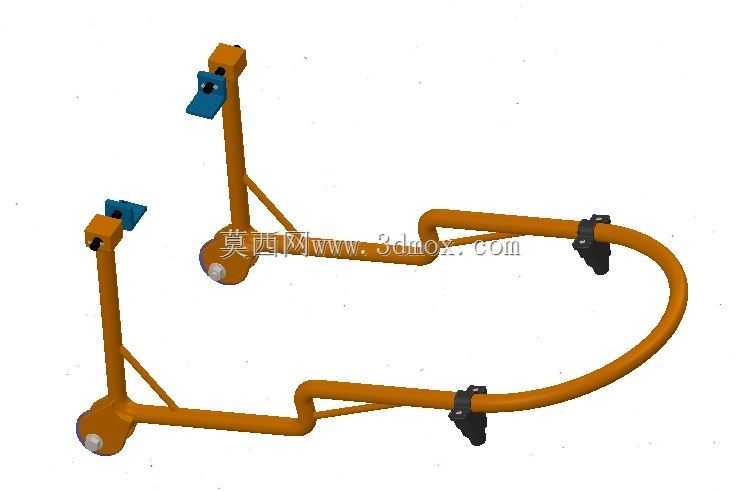

日常自行车维保、门店展陈以及户外临时停放场景里，常遇到无中间看台结构的自行车无法稳定直立、后轮易偏移剐蹭的问题，这款后围场架正是针对这类场景开发的支撑构件，核心作用是从后轮两侧形成环抱式限位，搭配底部脚轮实现小范围推移调整，既可以作为单台车辆的临时停放支架，也能多组串联组成批量车辆的规整停放阵列，适配运动款、通勤款等多数无中撑设计的自行车型号。从功能特性来看，架体主体采用弯管一体成型结构，弧形围边贴合后轮轮圈外侧弧度，搭配三处可调式绑带卡扣，可根据不同轮径的轮胎宽度调整锁紧位置，避免车辆停放时出现侧倾、窜动；前端两个带锁止结构的安装支座，可快速卡接在对应工位的固定横梁上，也可根据使用需求更换为落地式支撑脚，底部两个定向脚轮仅在推移时受力，锁止后完全贴合地面保证架体稳定性，不会出现停放时的滑动位移。设计阶段首先要明确安装边界：架体整体宽度适配20寸到29寸常规自行车后轮的跨距，围边弧度的最小转弯半径匹配常规公路车、山地车的轮胎外径，安装支座的孔位间距符合多数维保工位、展陈架的通用横梁尺寸，不会出现安装干涉；建模时先绘制后轮轮廓的参考曲面，以轮圈外侧30mm的安全间隙为基准勾勒围管的中心路径，通过扫掠命令生成圆管主体，再对弯折处做应力校核，保证管材壁厚满足日常承重需求，不会出现长期使用后的弯折变形；支座部分单独绘制零件后装配到架体主体，调整绑带卡扣的安装位置，确保卡扣锁紧时绑带能完全贴合轮胎胎面，不会出现松脱；脚轮部分采用标准件调用，匹配架体底部的安装轴径，最后做整体干涉检查，确认架体开合、脚轮转动、卡扣调整时没有部件碰撞。建模过程中要注意弯管处的圆角过渡，避免应力集中，安装支座的定位孔要预留装配公差，方便现场安装时的微调，绑带的安装座要设计成可沿管身滑动的结构，适配不同轮径的使用需求，整体结构没有复杂的异形曲面，加工时可通过弯管机一次成型，减少焊接工序，降低生产制造成本。
