创意奖杯造型纪念摆件结构设计

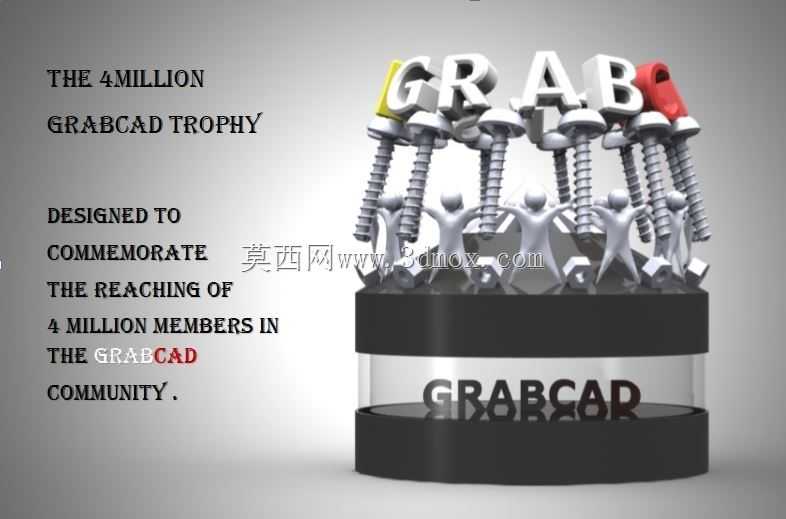

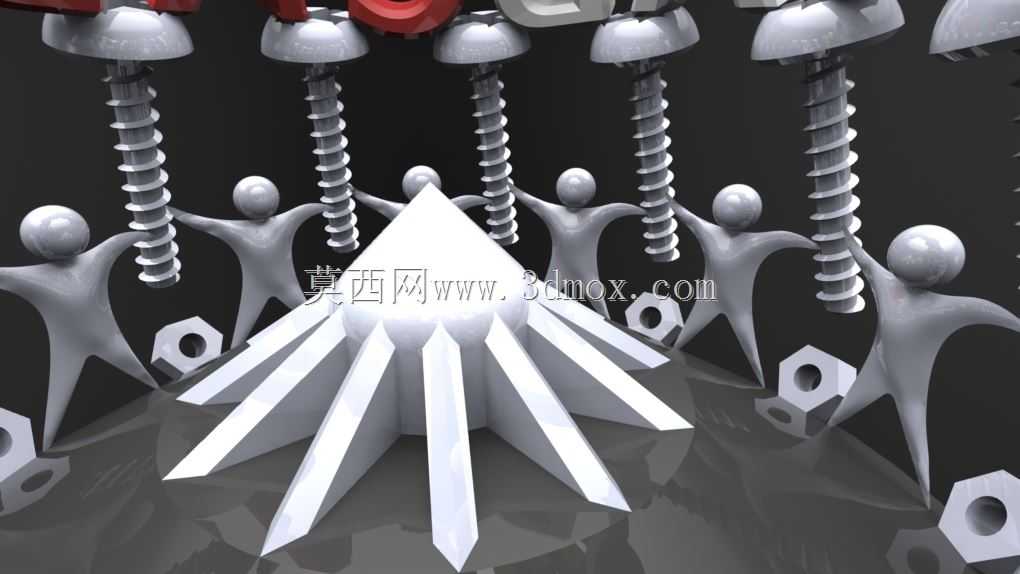

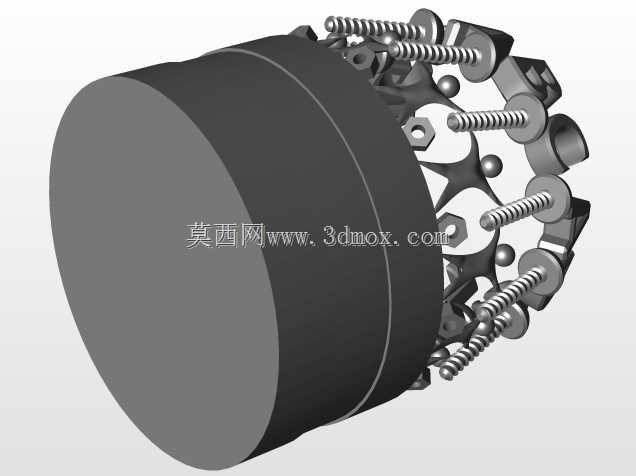

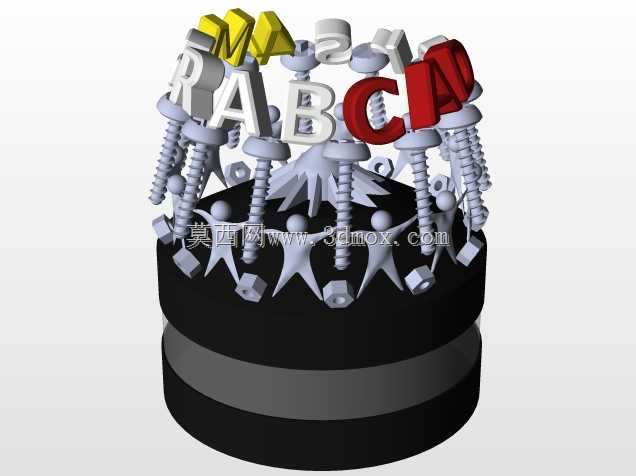

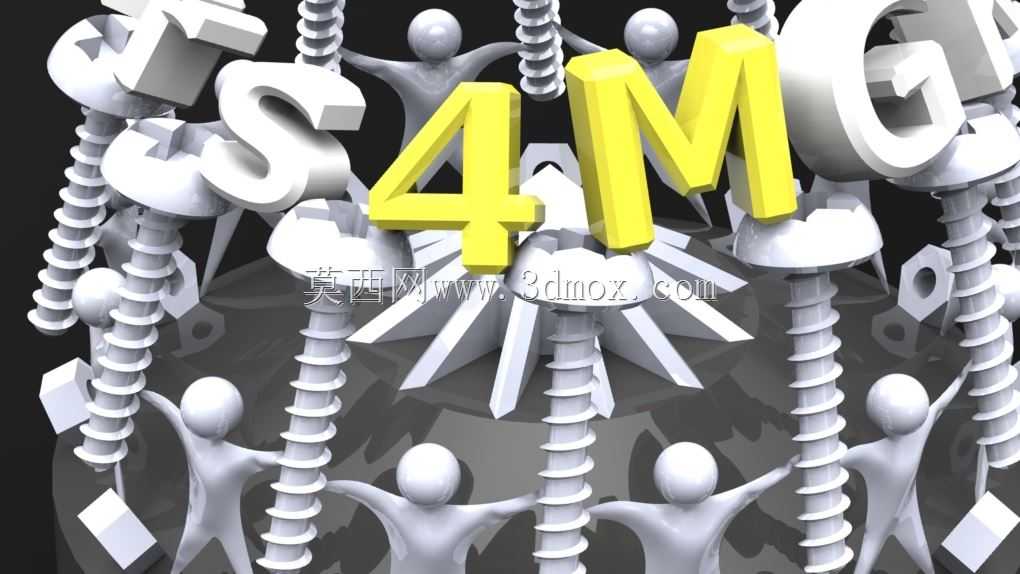

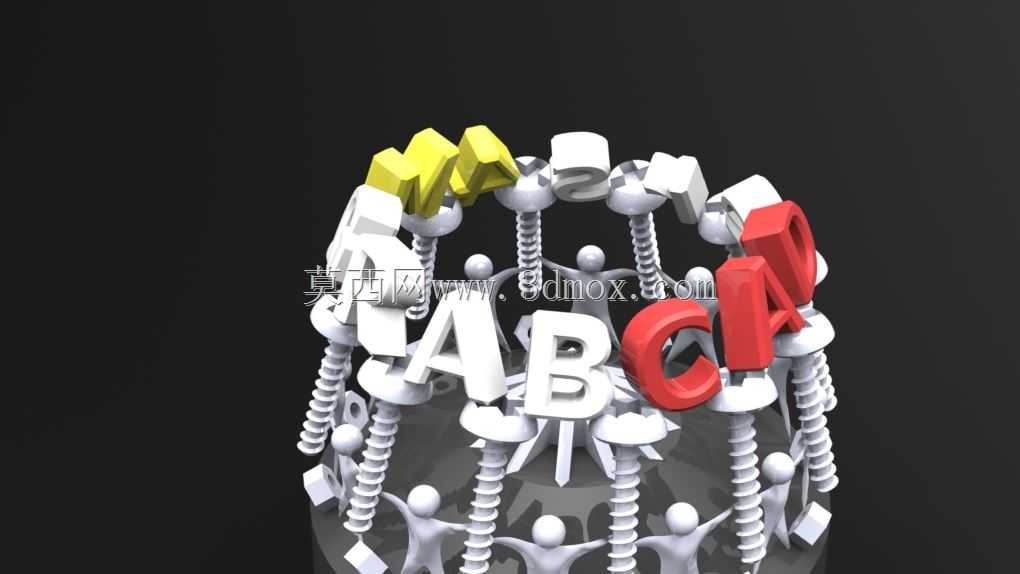

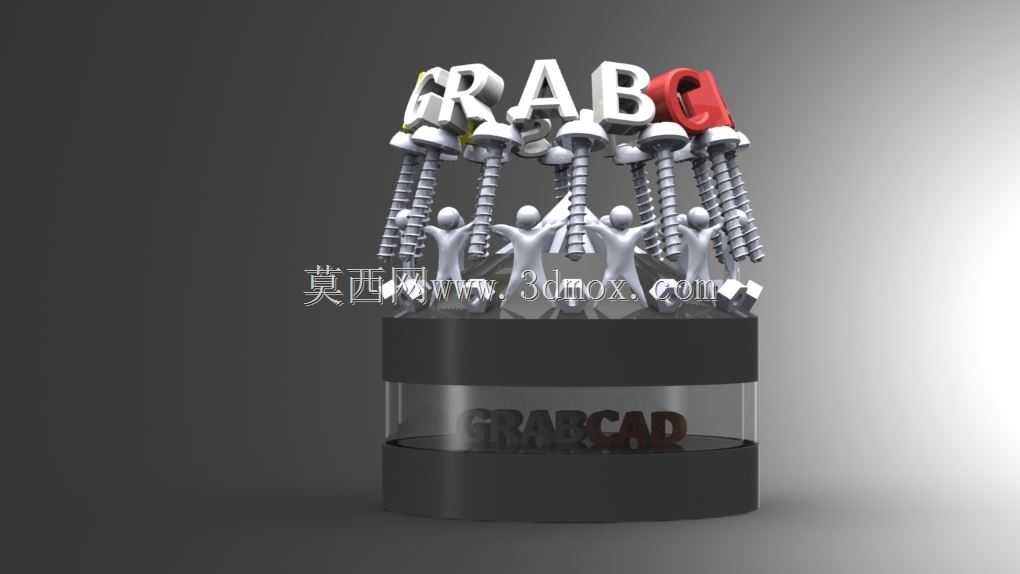

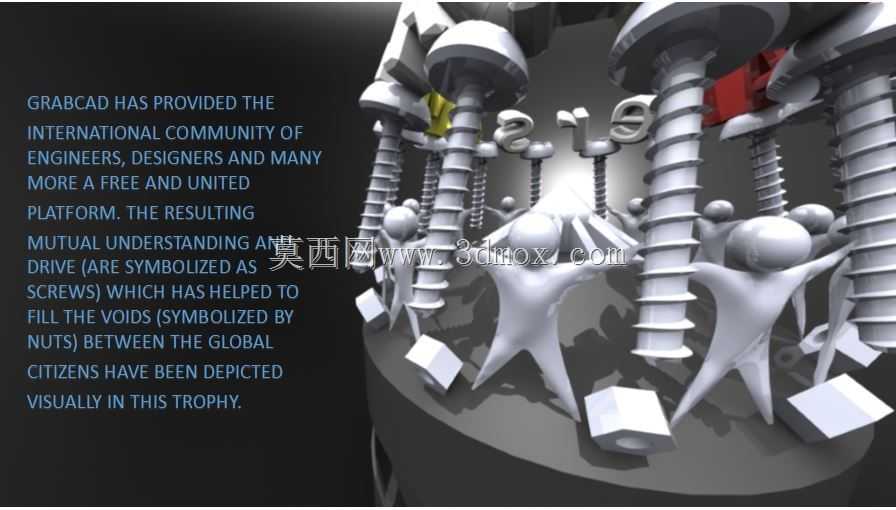

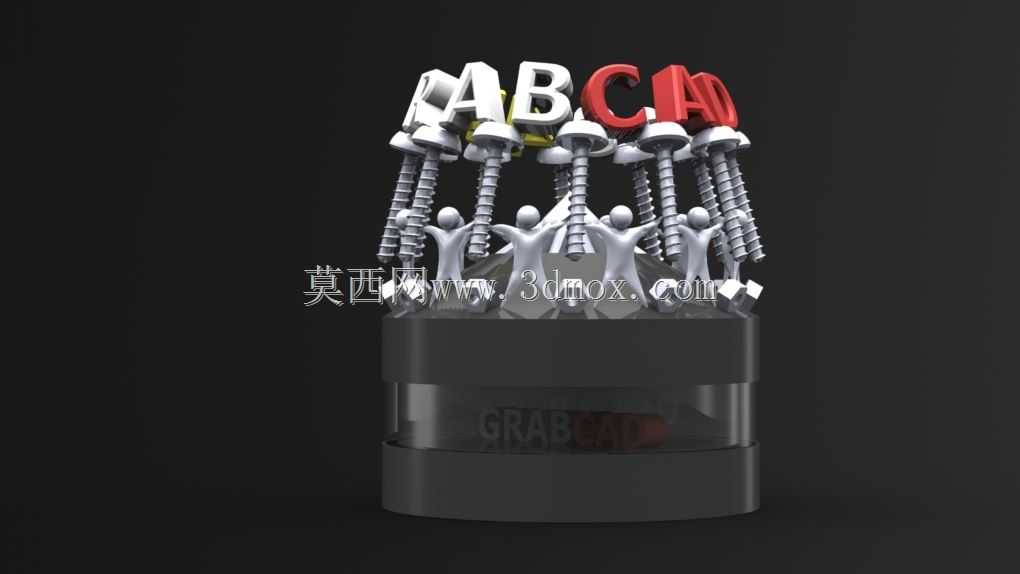

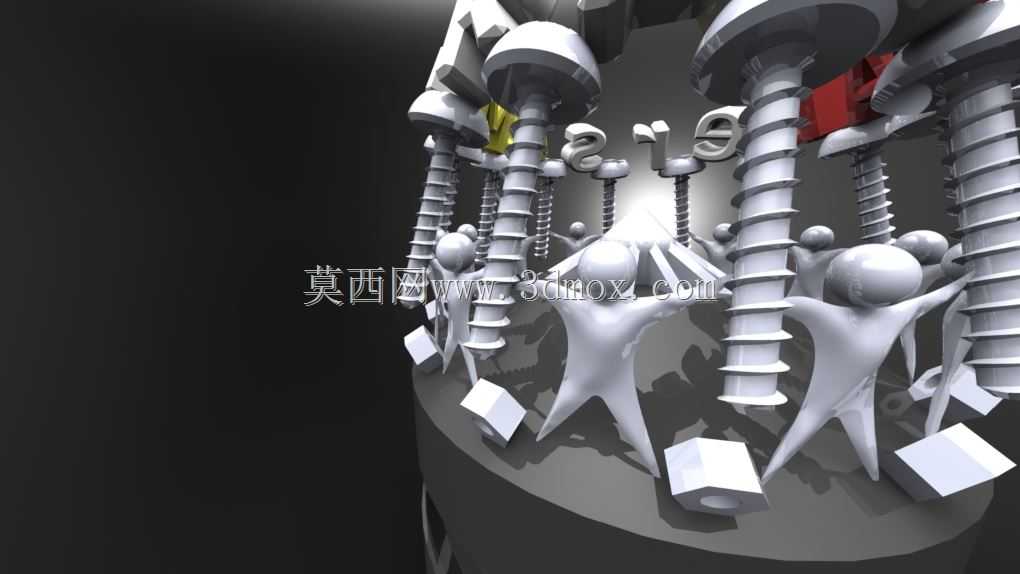

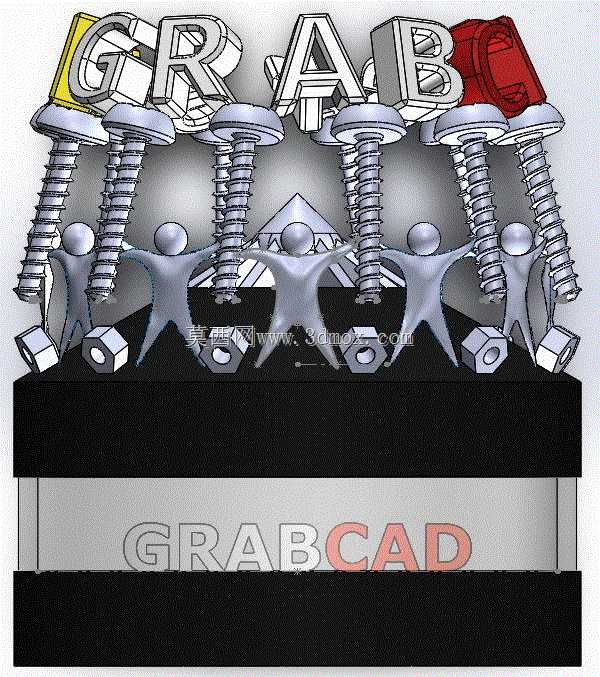

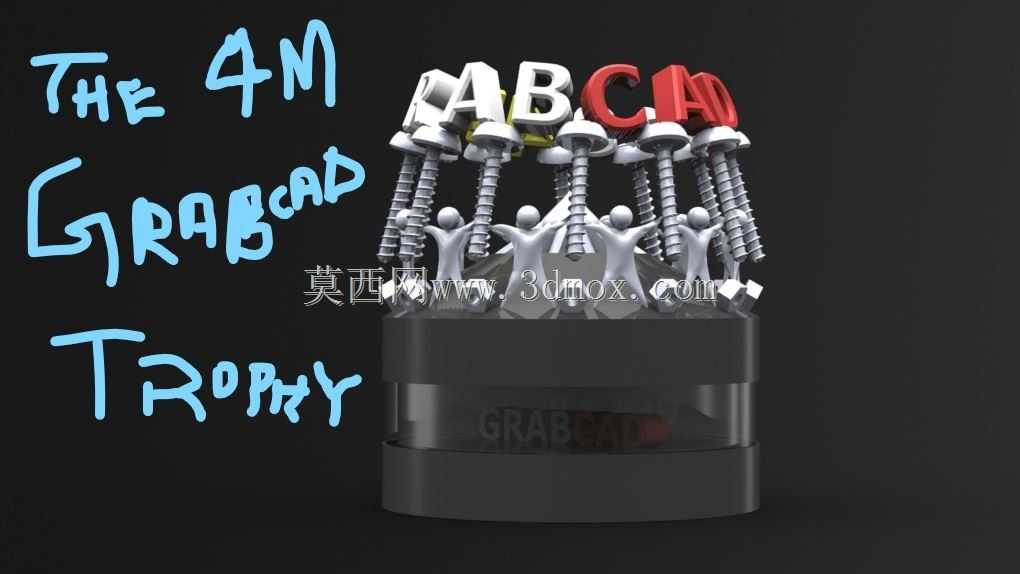

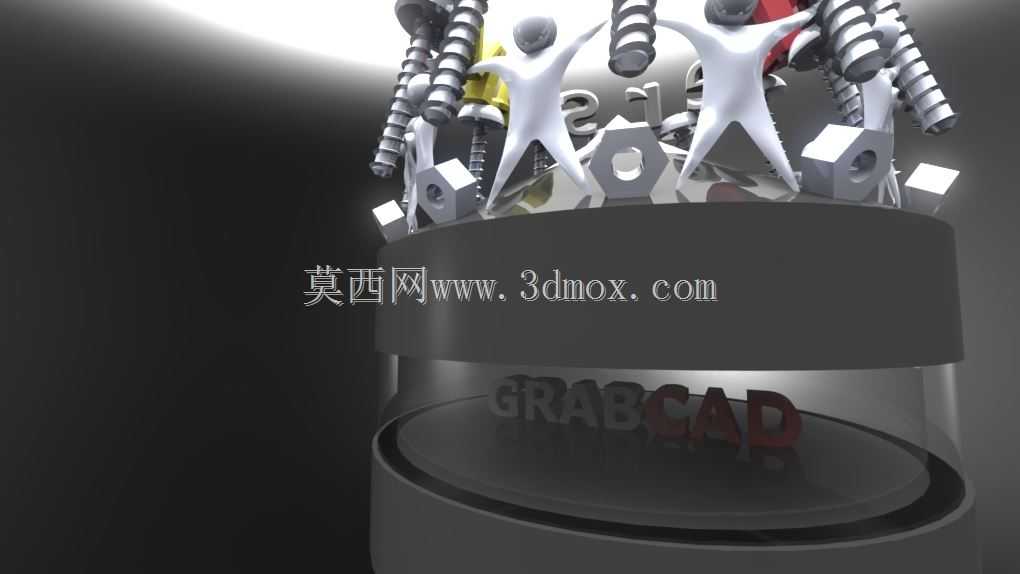

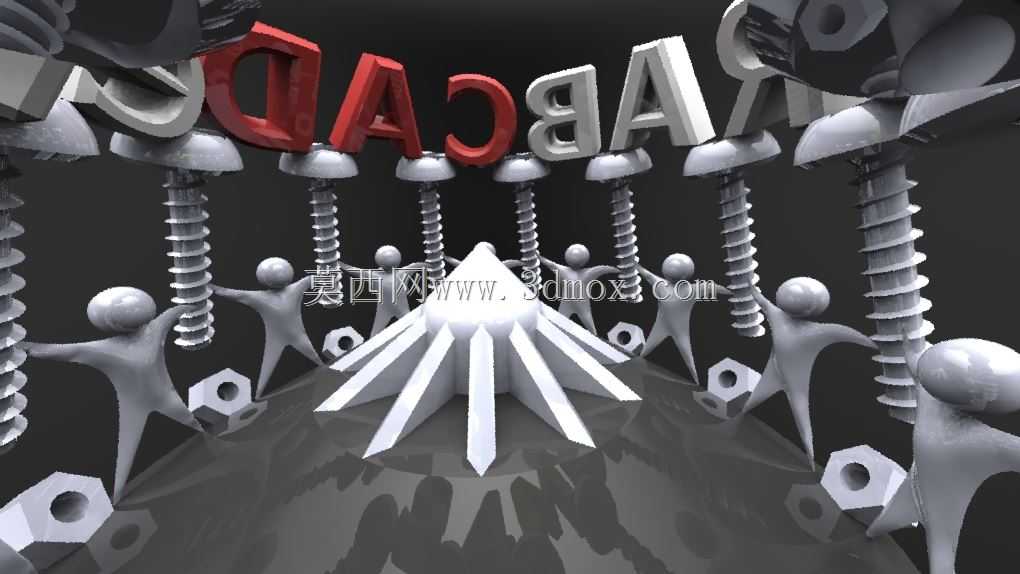

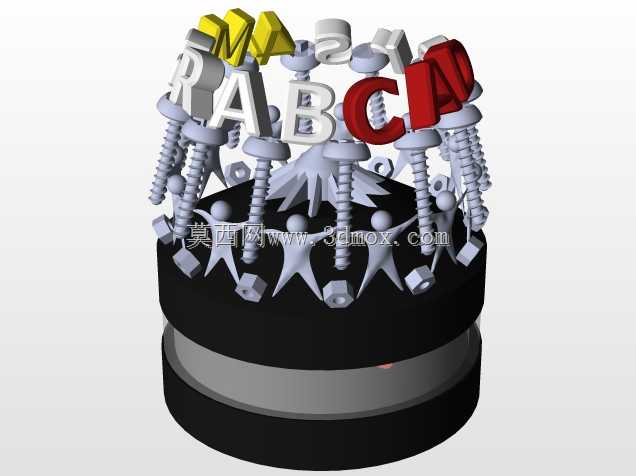

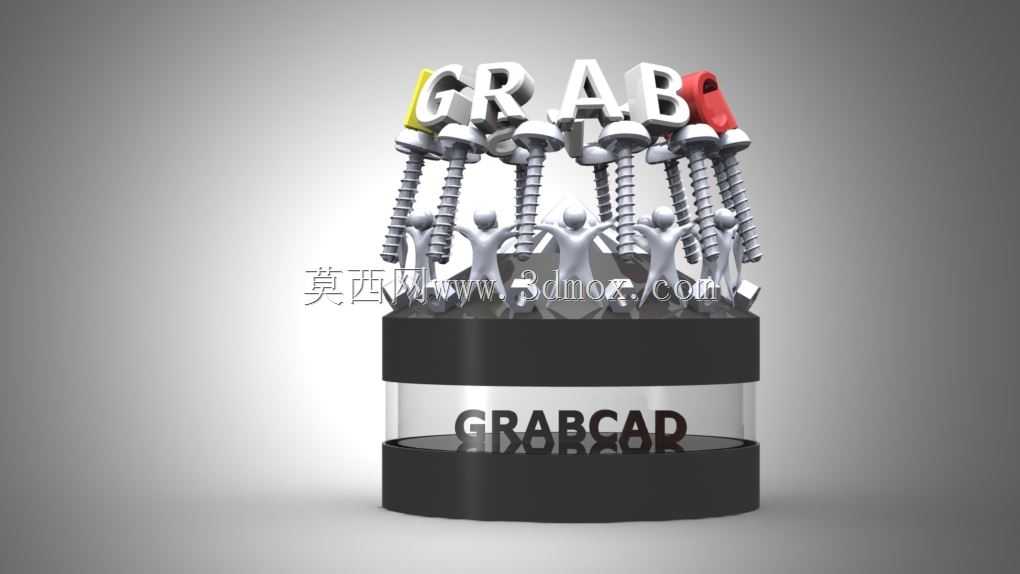

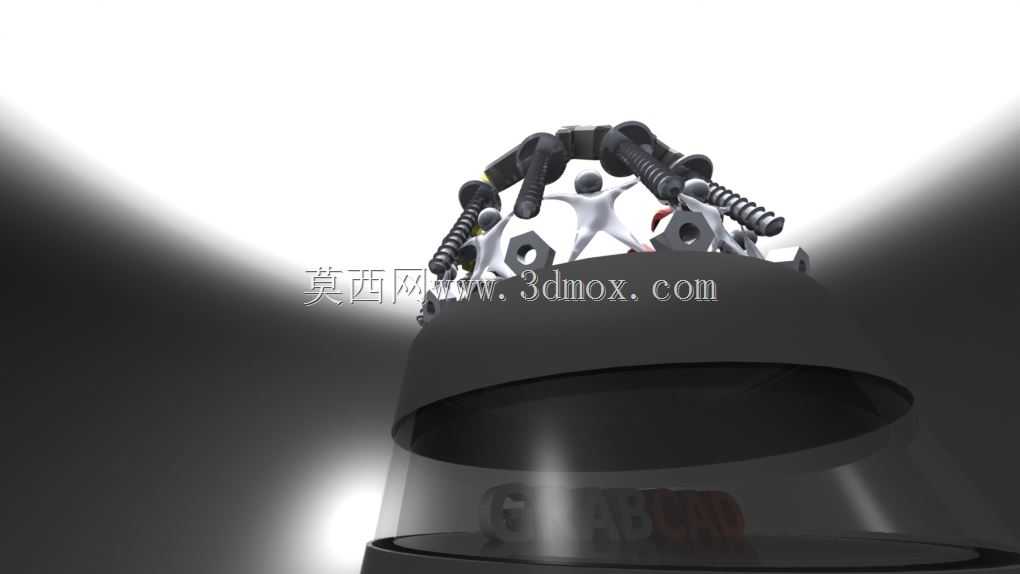

做这个造型的建模时，最先要考虑的是3D打印的成型边界，毕竟这类纪念摆件大多走增材制造的加工路径，得先把整体安装摆放的基准面定在底座底部，保证放置时的静稳定性，底座直径控制在常规桌面摆件的适配尺寸，整体高度不会遮挡办公桌面的视线，也适配常规展示柜的层板间距。建模第一步先处理底座的双层回转结构，先画旋转截面草图，把底座的分层台阶、中间透明视窗的嵌装槽位预留出来，槽位的公差要配合后期亚克力嵌件的安装，单边留0.15mm的间隙方便后期装配，不会出现过紧卡滞或者过松晃荡的问题。往上的托举小人造型，要先做单个小人的人体简化轮廓，不用做太复杂的曲面细节，毕竟要兼顾打印时的支撑强度，五个小人环形阵列的时候，要调整每个小人手臂的抬升角度，保证上端承托的螺丝结构受力均匀，不会出现局部应力集中导致打印件断裂的问题。上端的字母造型，每个字母底部都要和下方的螺丝头部做贴合约束，螺丝的螺纹部分不用做全牙的精细建模，只做外观示意的螺纹纹理，减少不必要的面数，同时保证打印时螺纹部分不会因为壁厚太薄出现破损。字母的配色拆分要提前在建模时做实体分割，不同颜色的字母分成独立的实体，方便后期多色打印或者后期分件喷涂，不用再额外做面的拆分处理。这类摆件的应用场景大多是行业赛事的纪念颁奖、技术社区的活动纪念，摆放时不需要额外的固定结构，靠底座自重就能保持稳定，设计时特意把所有外凸的结构都做了R0.5以上的圆角处理，避免尖锐边角划伤，也能减少打印时的翘边风险。建模过程中要随时检查壁厚，所有外露结构的最小壁厚不低于1.2mm，满足FDM打印的最小壁厚要求，悬空部分的倾斜角度不小于45度，尽量减少支撑的使用，降低后期打磨处理的工作量。底座中间的标识区域做下沉0.3mm的凹槽，方便后期粘贴标识铭牌或者直接丝印内容，不用额外做后期的结构加工。整体装配完成后要做干涉检查，确保小人手臂和螺丝、字母和螺丝头部之间没有重叠面，导出打印文件时不会出现模型错误。
