带弹簧缓冲结构万向传动连接组件

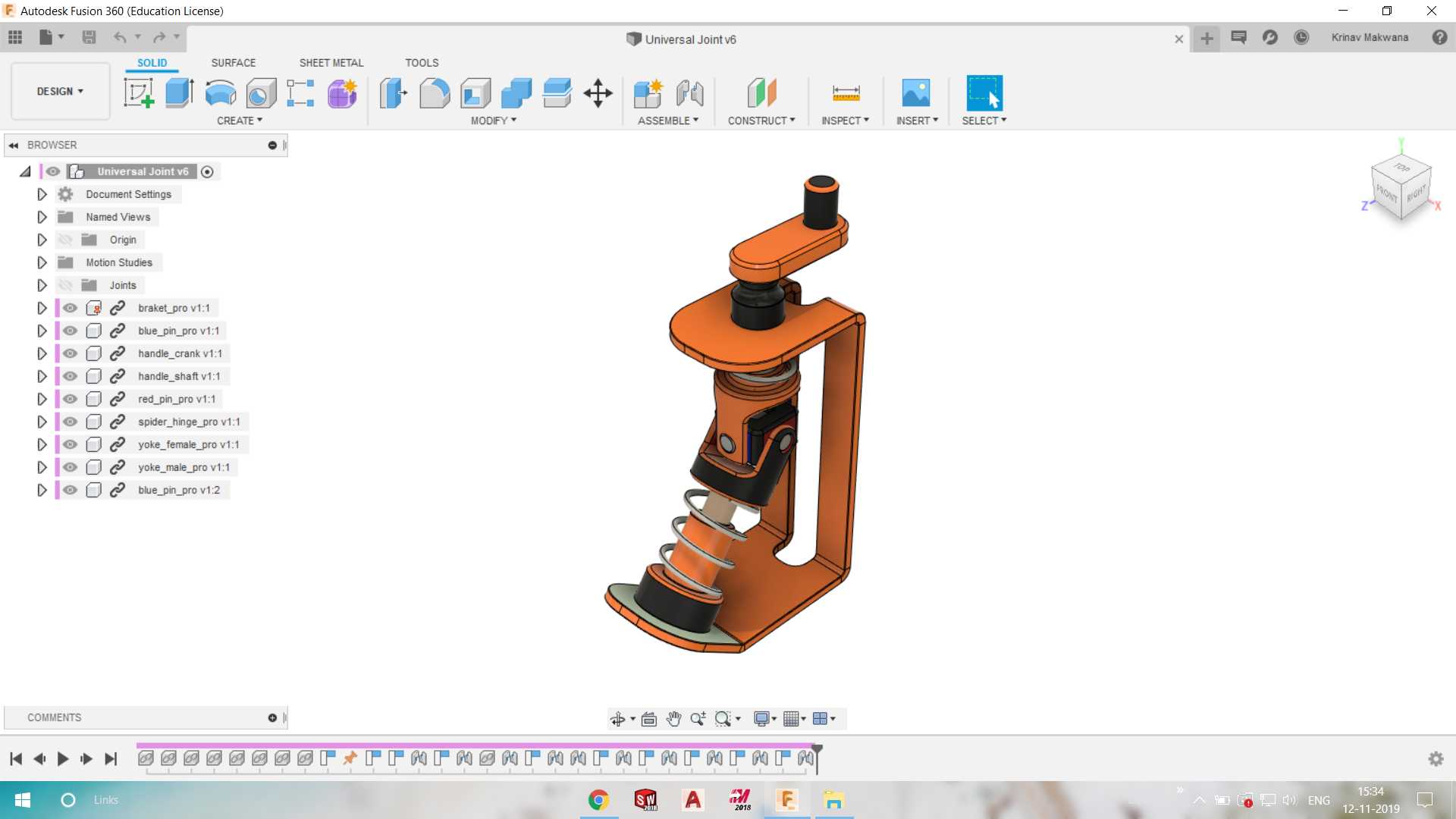

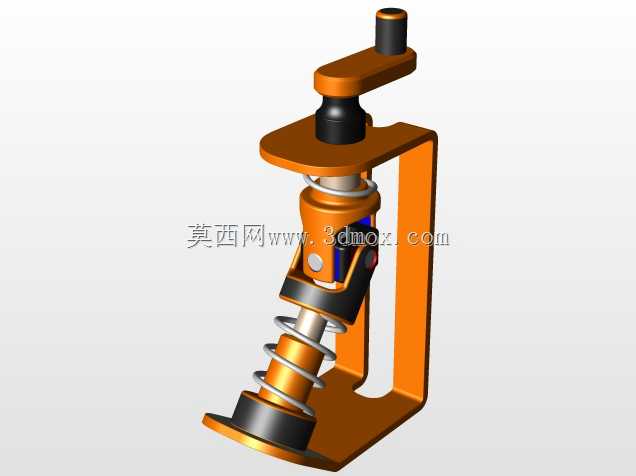

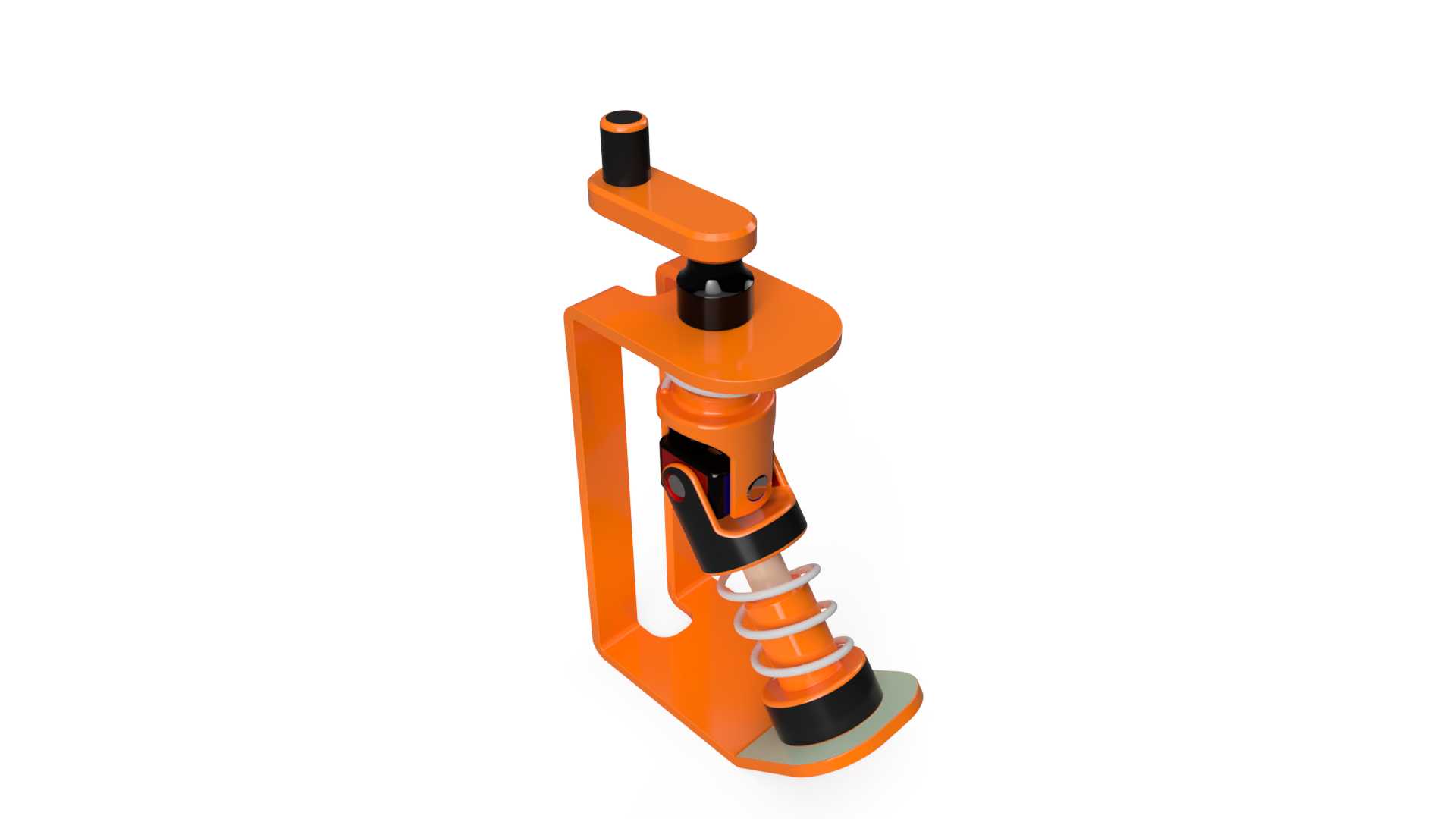

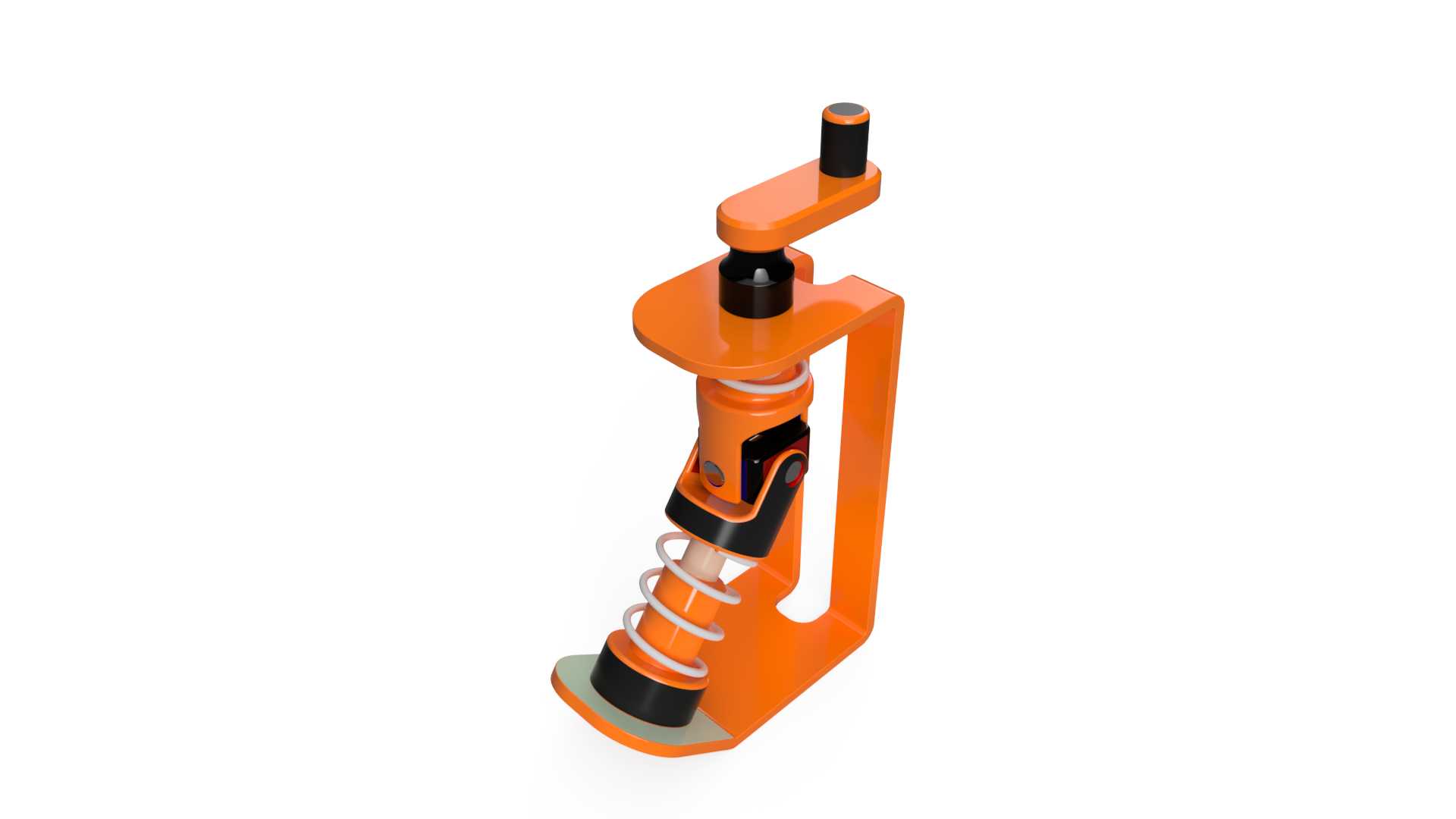

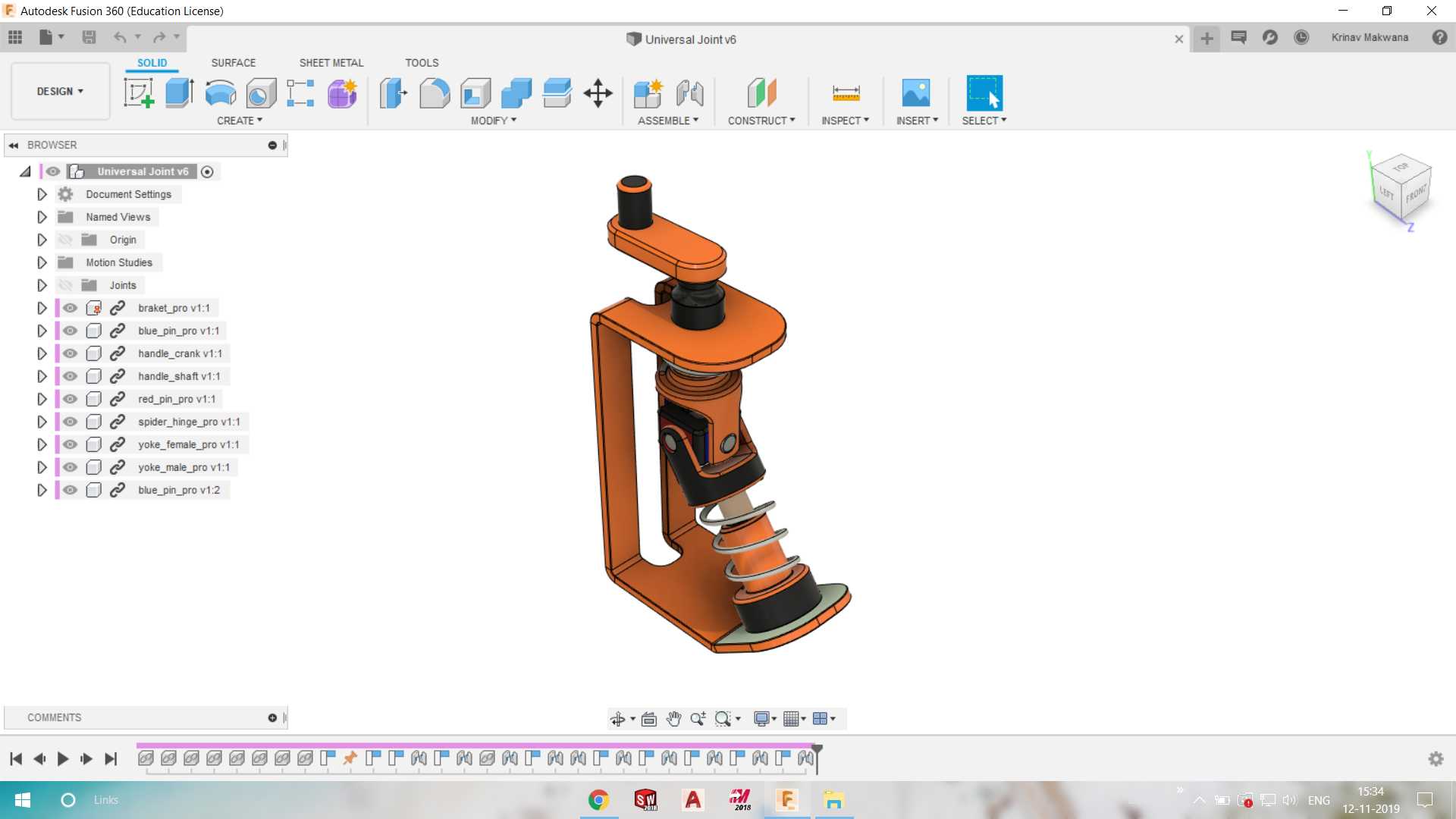

这类带缓冲结构的万向传动组件，常应用在需要小角度变向动力传递、同时存在轴向冲击载荷的设备场景中，比如小型专用作业机具的动力输出端、非标自动化线的变位机构连接位，或是轻型代步设备的转向传动链路里，核心作用是在两轴存在轴线偏角的工况下持续传递扭矩，同时抵消作业过程中产生的轴向窜动与冲击载荷，避免刚性连接带来的轴件崩损、连接位松脱问题。从结构设计逻辑来看，整个组件以C型安装支架作为承载基座，支架底部设置带防滑垫层的安装面，预留的安装孔位可适配M6-M8规格的紧固螺栓，安装时需保证支架基准面与动力输入轴的轴线垂直度公差控制在0.1mm以内，避免额外的偏载力矩加速关节磨损。核心传动部分采用十字轴式万向关节结构，输入端设计为偏心摇臂形态，可直接连接手动操作杆或是小行程驱动缸，输出端集成了圆柱螺旋压缩弹簧作为缓冲单元，弹簧的预紧力可通过端部的调节螺母进行调整，适配不同载荷等级的传动需求，弹簧外侧设置导向套结构，避免弹簧受侧向力发生弯折失效。建模过程中先从安装支架的轮廓搭建入手，先绘制支架的侧视轮廓草图，拉伸生成主体结构后再切除安装位、轴孔等特征，保证支架的两安装臂平行度符合装配要求；之后单独构建十字万向节的十字轴、轴套、连接耳片等零件，装配时提前设定好十字轴的转动副约束，预留合理的转动间隙避免运动干涉；缓冲弹簧部分采用螺旋扫描特征生成，匹配实际弹簧的节距、丝径参数，端部并圈磨平的结构也完整还原，保证仿真时弹簧的压缩行程与实际工况一致；最后完成表面包覆件、端部限位套等细节零件的建模，整体装配完成后添加运动约束，模拟不同偏角下的传动状态、弹簧压缩缓冲的动态过程，验证各零件在极限偏角、最大压缩行程下不存在硬干涉。实际选型使用时，需注意该组件的允许轴线偏角最大不超过25°，轴向缓冲行程为18mm，持续传递扭矩上限为12N·m，不可超载荷使用，安装时要在十字轴的配合面涂抹润滑脂，降低转动过程中的磨损量，延长组件的整体使用寿命。
