中世纪风格带链尖刺锤类冷兵器结构

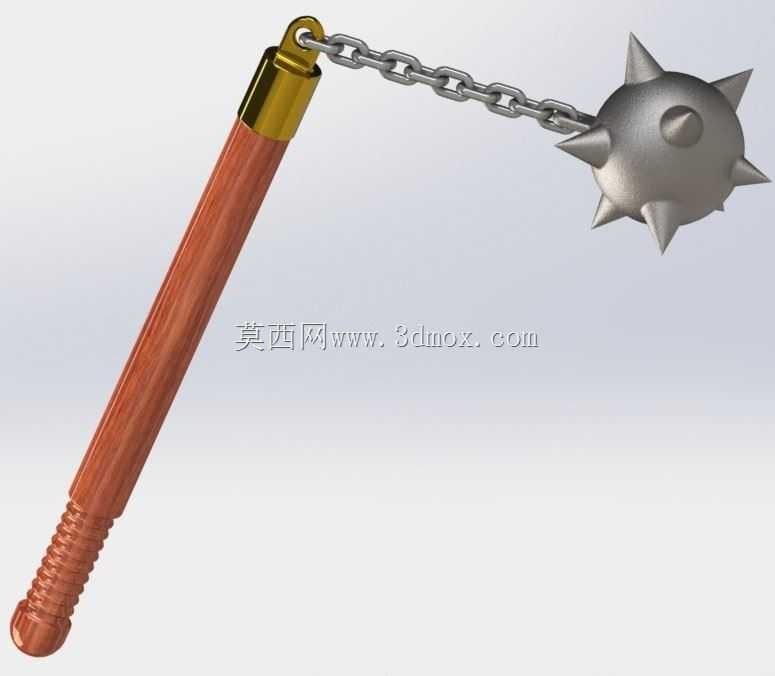

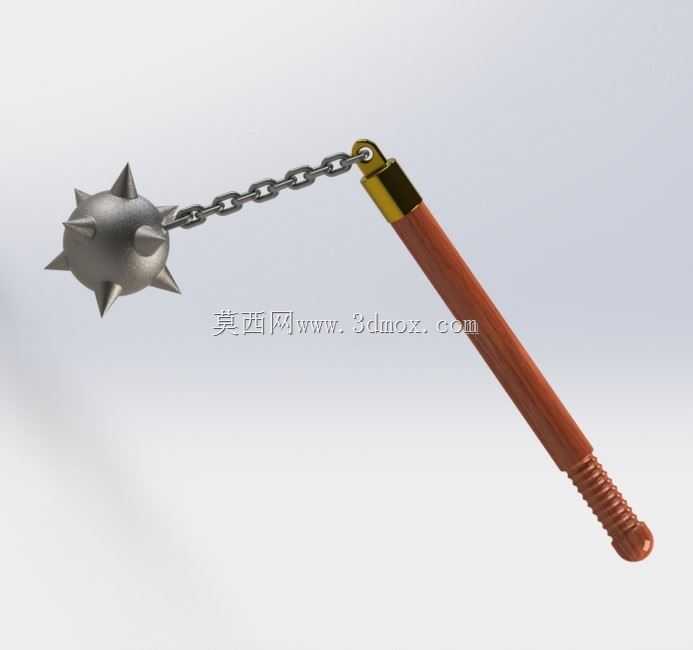

做这类仿古冷兵器的三维结构，首先要明确它的实际使用逻辑——这类带链的尖刺锤本质是靠离心力放大击打动能，和硬柄锤的力传导路径完全不同，建模前得先把各部件的受力边界理清楚。握柄部分采用带防滑纹理的木质结构设计，握持段做了环形滚花纹理，避免挥击时打滑，柄身靠近链条的位置加装金属箍套，既可以固定木质柄身防止劈裂，也能作为链条连接的受力基座，金属箍和柄身采用过盈配合的装配关系，不需要额外紧固件就能保证连接强度。链条部分采用标准短环链结构，每一节链环都做了倒圆角处理，避免应力集中，链环之间的转动间隙控制在合理范围，既保证挥击时链条能灵活甩动，又不会因为间隙过大出现晃荡失控的问题，链条一端和柄首的金属吊环铰接，另一端和锤头的连接座焊接固定。锤头部分采用球形基体，表面均匀分布八根锥形尖刺，尖刺和基体采用一体化结构设计，避免分体装配出现的松动问题，尖刺的锥度经过反复调整，既保证击打时的穿刺效果，又不会因为锥度过尖导致磕碰后容易崩断。建模的时候先从握柄开始，先绘制握柄的回转截面，旋转生成木质柄身的基础实体，再在握持段切除出环形防滑槽，之后绘制金属箍的截面，旋转生成箍套实体，和柄身做装配配合。链条部分先做单个链环的实体，通过链环之间的铰接约束做阵列，调整每一节链环的角度，模拟自然垂落的状态，避免链环之间出现干涉。锤头部分先绘制球形基体，再绘制单个尖刺的旋转实体，通过圆周阵列均匀分布在球体表面，之后把尖刺和球体做布尔合并，再处理尖刺根部的过渡圆角，减少应力集中。整个模型的装配边界要注意，柄首吊环的内孔直径要比链环的线径大0.2毫米，保证链环能自由转动，链条总长度控制在握柄长度的三分之二左右，这个长度比例下挥击的动能传递效率最高，也不会因为链条过长导致收招困难。这类结构除了仿古兵器复刻的场景，也可以用于影视道具的结构设计、文创周边的结构开发，建模过程中要注意各活动部件的干涉检查，尤其是链条在不同弯折角度下，链环和柄首、链环和锤头连接座之间不能出现碰撞，转动副的间隙要符合实际五金件的加工公差，不能出现过于理想化的零间隙配合，不然实际生产的时候会出现装配卡滞的问题。
