仿生机械蜘蛛创意结构设计

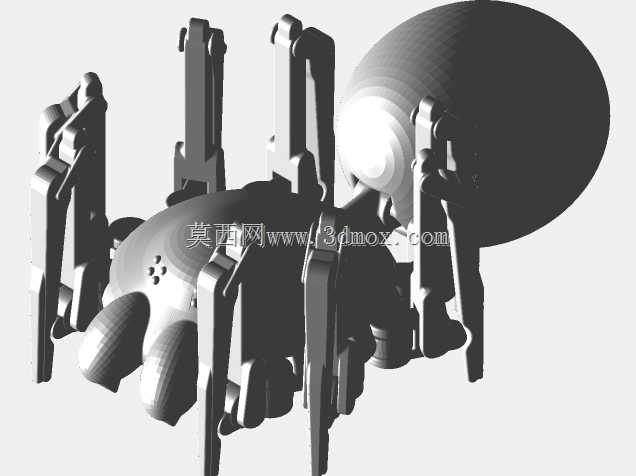

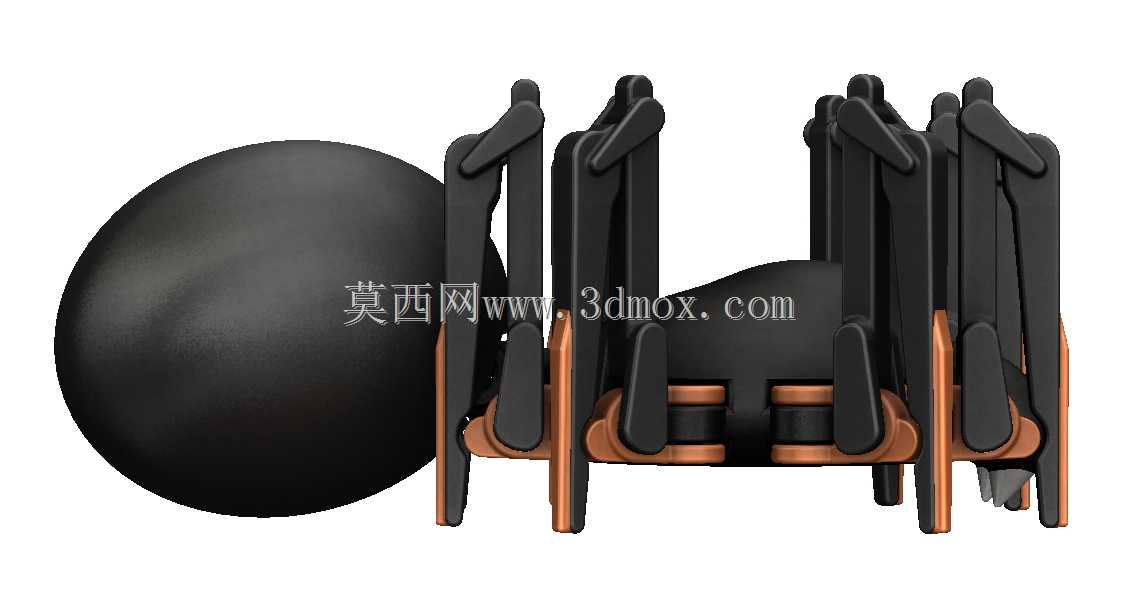

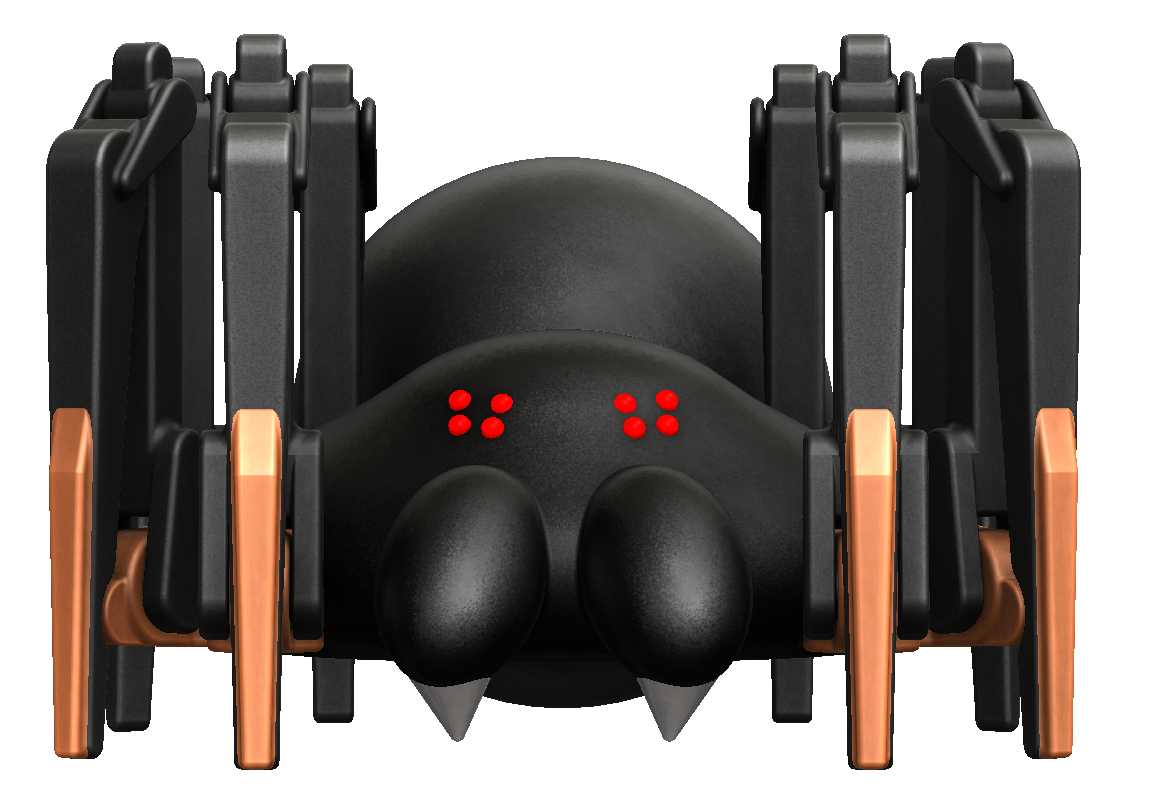

这款仿生机械蜘蛛的结构设计，最初的构思是做一款具备多足行走潜力的桌面级仿生演示机构，兼顾机械结构展示与创意摆件属性，可用于科普教具、创意潮玩结构验证场景，也能作为多足行走机构的原理验证载体，帮助机械设计从业者理解连杆式多足步态的传动逻辑。从结构特性来看，整体采用对称式八足布局，躯体分为前后两段，前段预留了传感模块的安装空间，图中红色点位可作为红外传感或者状态指示灯的安装位，前端的两个锥形结构可作为触须或者辅助支撑构件，腿部采用分段铰接设计，每侧四条腿通过内置的连杆组实现联动，铜色的腿部构件为受力支撑段，采用耐磨材质设计，可承受反复摆动带来的摩擦损耗，铰接位置预留了标准销轴的安装孔位，方便后期装配调试。设计过程中先确定躯体的核心安装边界，整体躯体的核心腔体直径控制在120mm范围内，单腿完全展开后整体横向宽度不超过280mm，纵向长度控制在220mm，所有腿部的摆动行程都做了干涉校验，保证步态运动时相邻腿之间不会发生碰撞，躯体底部预留了驱动模块的安装空间，可容纳小型舵机或者微型减速电机作为动力源，不需要额外拓展外部支架就能完成整机装配。建模阶段先绘制躯体的核心曲面，确定前后腔体的分型面，再逐段绘制腿部的连杆轮廓，先做单侧腿部的连杆运动仿真，验证单腿的抬升、迈步行程符合步态要求后，再通过镜像装配完成另一侧的腿部结构，之后对所有铰接位置做公差配合校验，预留0.2mm的装配间隙避免运动卡滞，最后对外观做分色处理，区分支撑构件与主体结构，方便后期做3D打印或者小批量注塑生产的拆件处理。这类多足仿生结构的设计难点在于连杆的行程匹配，每段腿节的长度比例直接决定了行走时的重心稳定性，设计时反复调整了腿节的铰接点位置，保证静止状态下重心落在八条腿的支撑多边形中心，运动时重心偏移量控制在支撑范围内，不会出现侧翻问题，同时腿部的受力段做了加厚处理，避免长期摆动出现结构断裂。
