杜德尼几何分割拼接益智教具结构

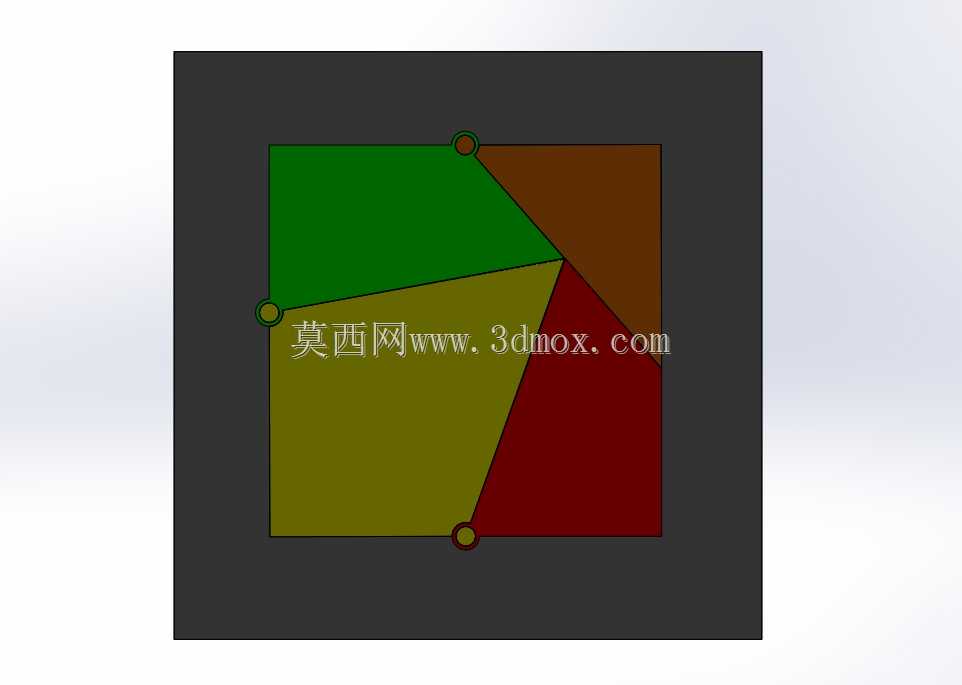

这类几何分割拼接结构常应用在中小学几何教具、科普展品、益智玩具开发场景中，核心用途是通过实体块件的拆分与重组，直观演示几何图形等积变换的逻辑，打破常规认知里固定图形边界的思维定式，帮助使用者理解平面图形面积守恒、边与角匹配关系的核心原理。从功能特性来看，该结构将正方形分割为四个不同形状的块件，每块的边缘都做了精准的角度与长度匹配，拆分后可通过调整拼接顺序、旋转块件角度，重新组合为其他规则几何图形，拼接过程中块件之间无间隙、无重叠，完全贴合等积变换的几何要求。设计思路上，首先需要精准推导杜德尼分割的各顶点坐标，确定每一个分割点在正方形边线上的精确位置，计算每段分割线的长度、相邻边的夹角数值，确保分割后的四个块件各自的边长、角度参数完全匹配拼接要求，避免出现拼接错位、间隙过大的问题。外形尺寸上，整体外轮廓为标准正方形，可根据实际使用场景调整整体边长，若作为桌面益智教具，边长可设置在120-200mm区间，若作为科普展厅展品，边长可放大至500-800mm，安装时仅需平整的支撑平面即可，无额外复杂安装固定要求。建模过程中，首先在草图环境绘制标准正方形外轮廓，根据推导的坐标值定位四个分割点，用直线连接各分割点形成封闭的四个块件轮廓，检查每段轮廓线的长度与夹角数值是否符合几何推导结果，确认无误后对每个块件单独做拉伸凸台操作，拉伸厚度根据使用需求设置，通常教具类厚度设置为10-20mm即可，之后对每个块件的棱边做小半径圆角处理，避免使用过程中锐边划伤，最后为不同块件赋予差异化的外观颜色，方便使用者快速区分不同块件，降低拼接过程的识别难度。建模时需要特别注意各块件配合边的尺寸公差，预留0.1-0.2mm的装配间隙，避免实体拼接时出现卡滞问题，同时要保证每块的重心在自身形心位置，放置时不会出现倾斜歪倒的情况。
