脚踏驱动无接触洗手液出液装置结构

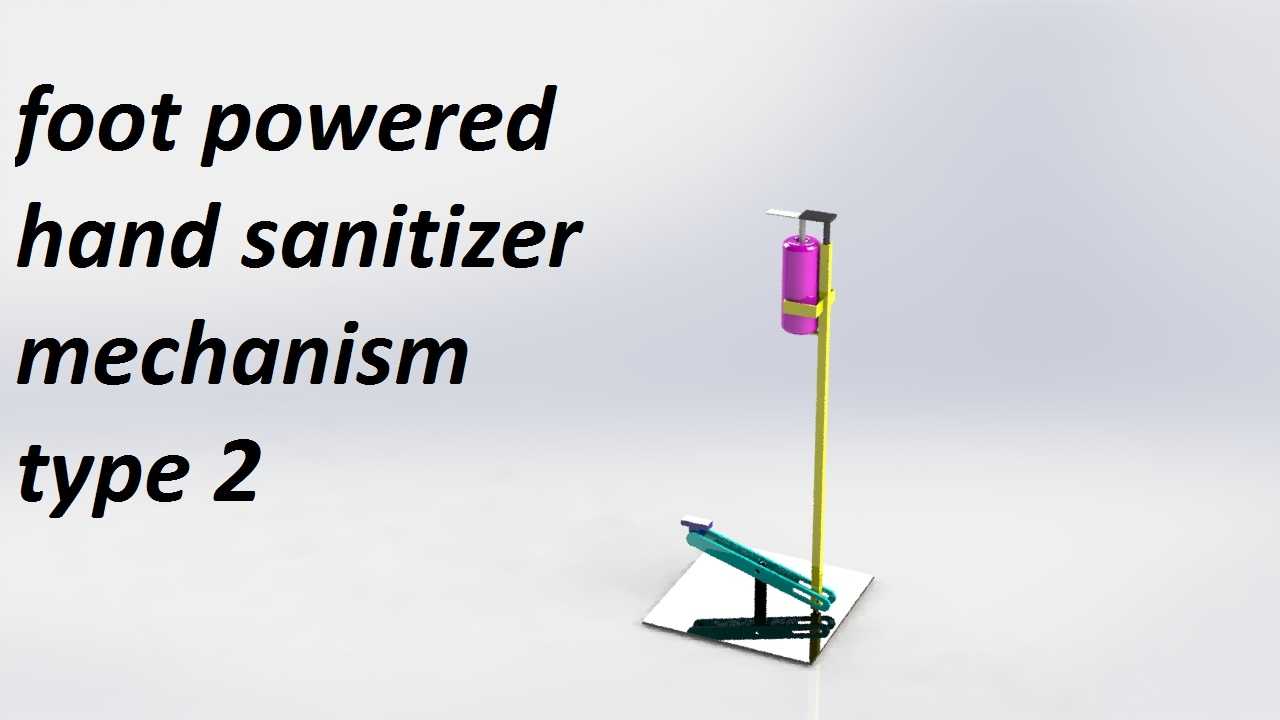

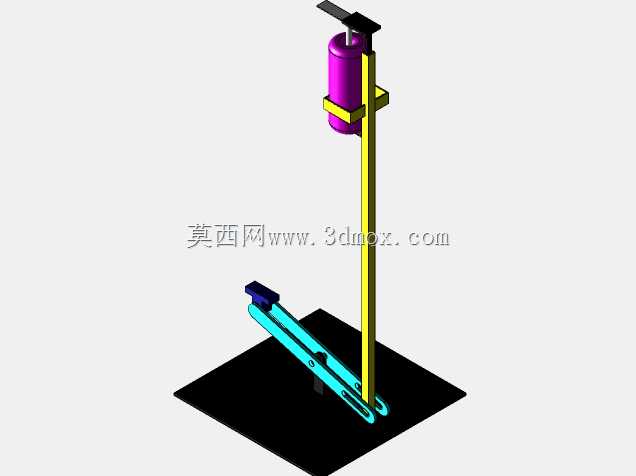

这款脚踏驱动的洗手液出液装置，主要适配医疗机构入口、公共卫生间、餐饮门店后厨入口、防疫值守点位等需要高频手部消毒、且要避免手部接触公共器件造成交叉污染的场景，替代传统手动按压的皂液容器，从接触路径上切断接触传播的可能。整套装置采用立式落地结构，底部为方形安装底板，使用时可直接放置在平整地面，也可通过底板预留的安装孔用膨胀螺栓固定在地面，避免踩踏时出现侧翻移位，整体安装占用的地面边界尺寸较小，不会对通行通道造成过多挤占，适配多数狭窄的入口点位布置需求。装置的核心传动采用纯机械连杆结构，从底部脚踏踏板延伸出传动杆，沿立式支撑杆向上连接到顶部的皂液瓶按压触发位，踩踏踏板时通过连杆的力矩传递，直接下压皂液瓶的按压泵头，松开踏板后依靠泵头自身复位弹簧以及连杆配装的复位扭簧带动踏板回到初始位置，整套传动没有复杂的电气元件，不需要外接电源，也不存在电子元件受潮损坏的隐患，日常维护仅需要定期补充皂液、检查连杆铰接位的润滑情况即可，运维成本极低。建模过程中先确定底部安装底板的轮廓尺寸，优先保证踩踏时的支撑稳定性，再根据常规皂液瓶的按压行程，反向推导脚踏踏板的下压行程与连杆传动比，避免踏板行程过大造成踩踏费力，或是行程不足无法完全压下泵头出液；立式支撑杆采用薄壁圆管结构，在保证支撑刚度的同时控制整体重量，顶部设计有可调节的皂液瓶固定卡箍，能够适配不同直径的常规市售按压式皂液瓶，不需要定制专用储液容器，降低后期耗材替换成本。踏板表面做了防滑纹路设计，避免鞋底沾水时踩踏打滑，所有连杆铰接位都采用小间隙销轴配合，减少传动过程中的空行程，保证踩踏动作和出液动作的同步性，整体外露结构没有尖锐棱角，避免人员经过时剐蹭受伤。建模时先搭建整体的连杆运动骨架，验证踩踏行程与泵头下压量的匹配关系，再逐一细化各个零件的结构细节，对铰接位做同轴度配合校验，最后完成整体装配干涉检查，确保各个活动部件在全行程运动中不会出现卡滞、碰撞的问题，同时对支撑杆的长细比做刚度校核，避免长期踩踏受力出现侧向弯曲变形。
