山地自行车硬叉结构三维设计

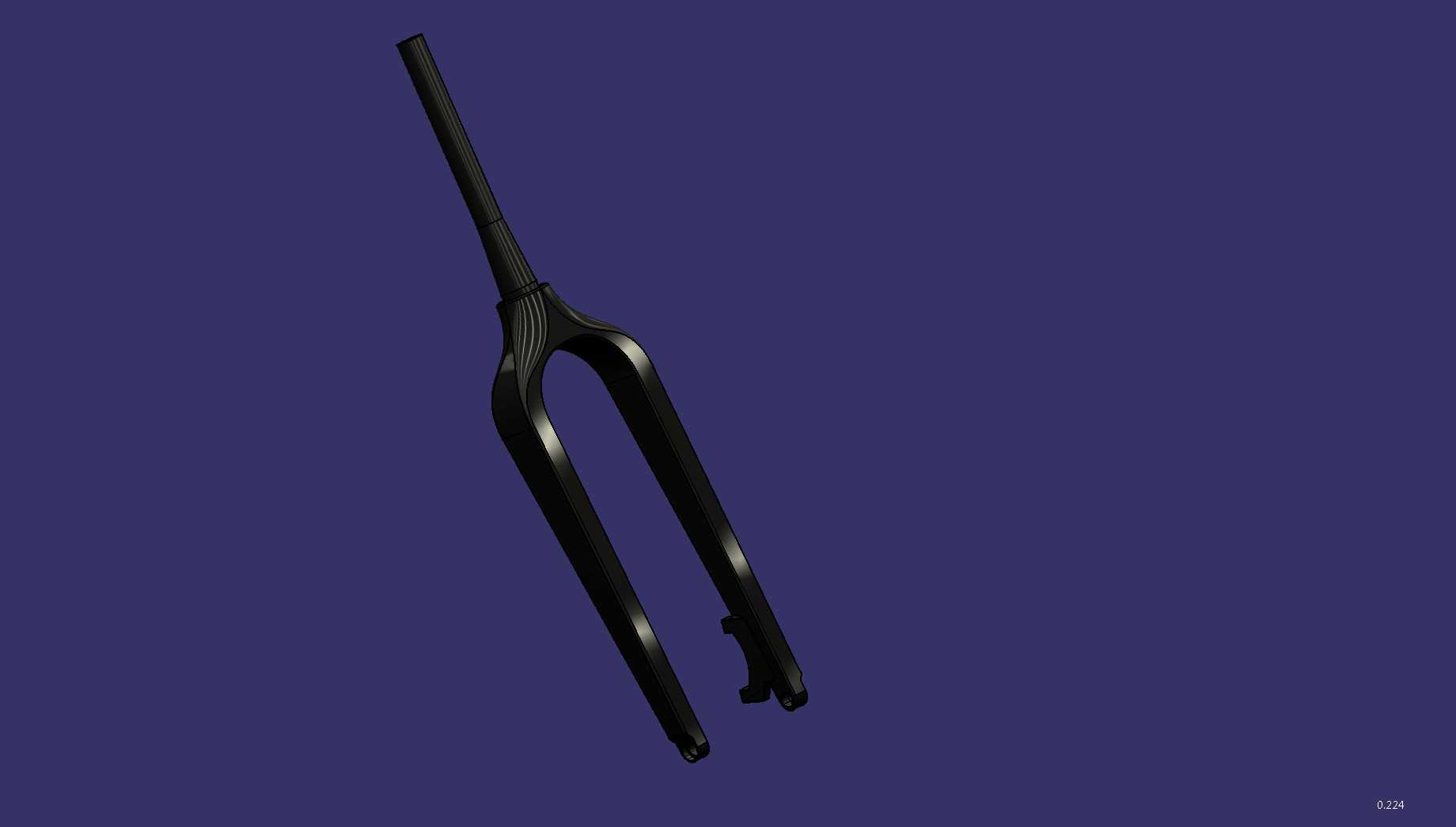

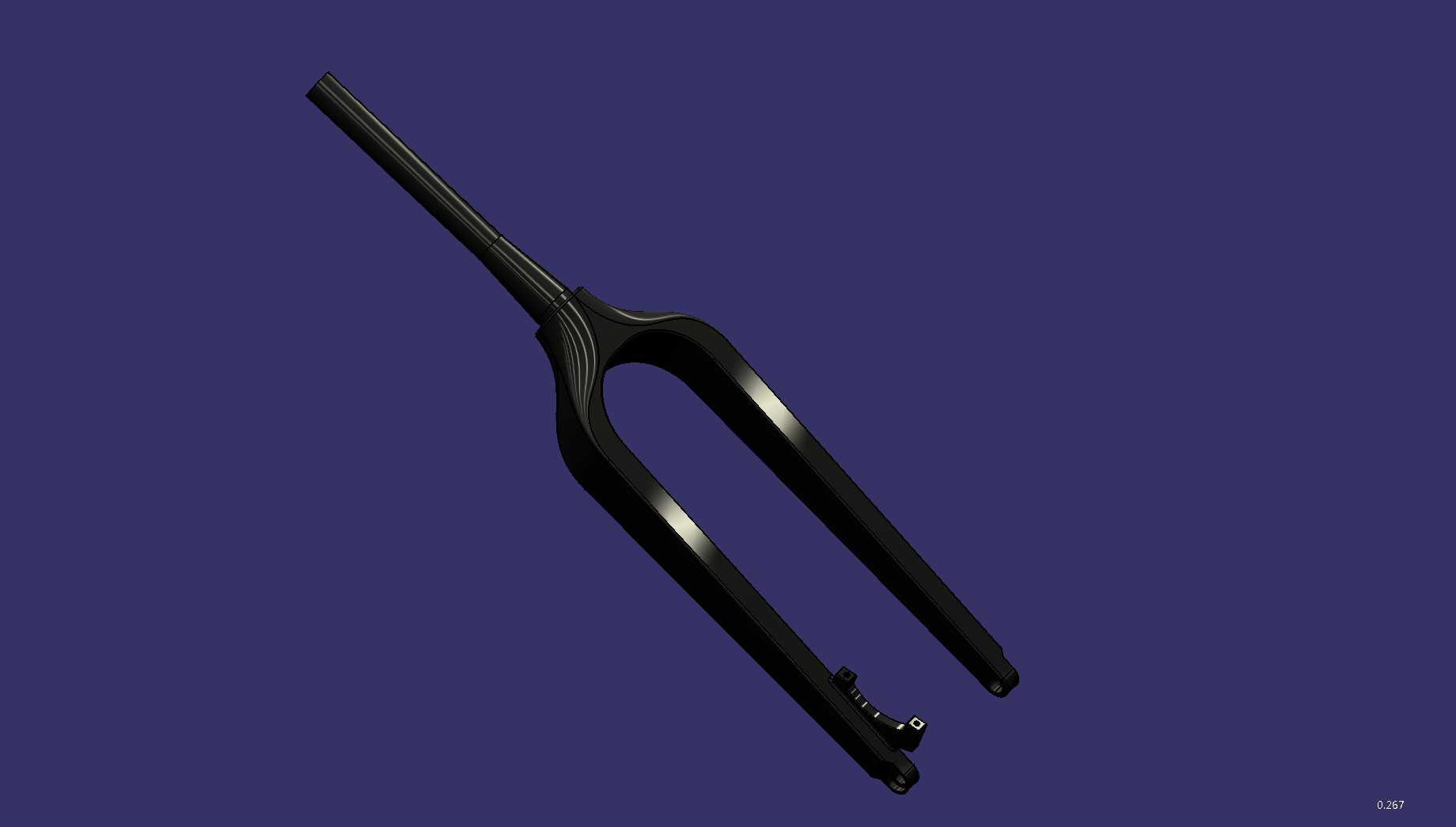

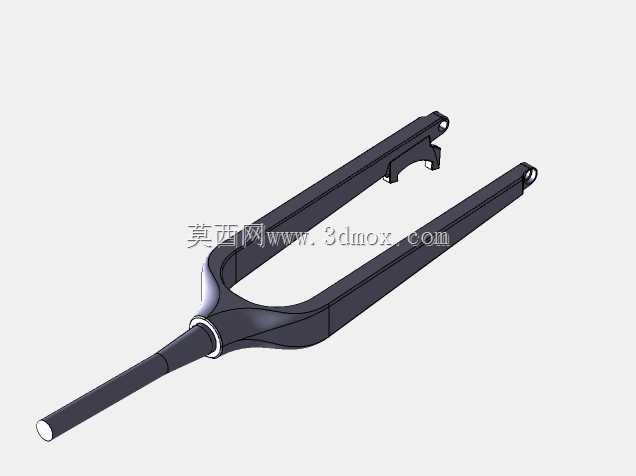

日常做通勤车、山地车改装的结构设计时，前叉是连接车架头管与前轮轮组的核心受力部件，这款硬叉结构主要面向铺装路面通勤、轻度越野的平把自行车使用场景，相比避震前叉重量更轻、踩踏传导无卸力，适合城市通勤、公路休闲骑的使用需求。从功能特性来看，这款前叉上端为标准锥管舵管，用于插入车架头管配合碗组实现转向功能，下端叉腿末端为开档式钩爪结构，适配标准快拆或桶轴轮组安装，钩爪位置预留了碟刹安装座，可直接适配主流线拉、油压碟刹卡钳，叉肩位置做了流线型过渡处理，既降低骑行风阻，也能避免应力集中导致的结构断裂。设计初期先确定安装边界尺寸：舵管长度适配常规1-1/8英寸头管规格，叉腿开档尺寸匹配100mm标准前轮开档，叉肩到钩爪的长度控制在400mm左右，兼顾26、27.5英寸轮组的安装兼容性，同时预留了足够的轮胎间隙，可适配最大2.1宽度的山地外胎，避免骑行过程中轮胎蹭叉腿的问题。建模时先在草图中绘制舵管的中心轴线，以轴线为基准旋转生成舵管主体结构，再绘制叉肩的过渡轮廓，通过放样命令连接舵管下端与两侧叉腿的上端截面，两侧叉腿采用等截面扫描的方式生成，扫描路径根据受力需求做了后掠角度设计，抵消骑行时的纵向冲击力，末端单独绘制钩爪与碟刹座的实体结构，通过布尔运算合并到叉腿上，最后对所有棱边做圆角处理，尤其是叉肩与叉腿的连接位置，按照应力分析结果调整圆角半径，降低应力集中系数。建模完成后需要做装配干涉检查，验证舵管与碗组、轮组轴与钩爪、碟刹盘与卡钳安装位的配合间隙，确保实际生产加工后可直接装配使用，不需要二次修配。这类硬叉结构相比避震前叉结构更简单，零部件数量少，后期维护成本低，在民用通勤自行车、死飞自行车、平把公路车领域应用十分广泛，建模时需要重点关注各个安装位的尺寸公差，尤其是钩爪的同轴度、碟刹座的平面度，这些尺寸直接影响后续轮组转动顺畅度与碟刹的制动效果。
