高温旋转夹具配套轴承支撑单元结构

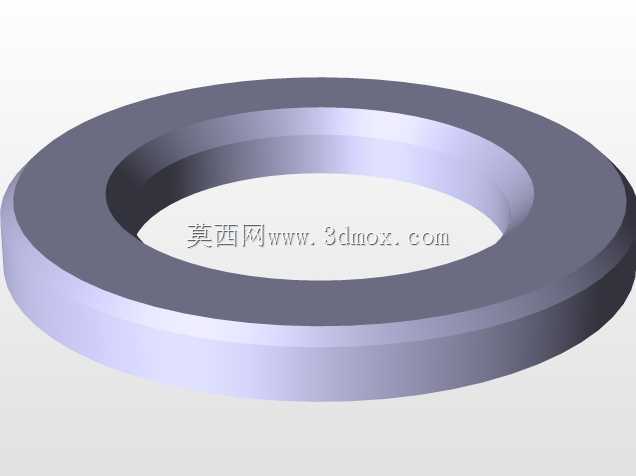

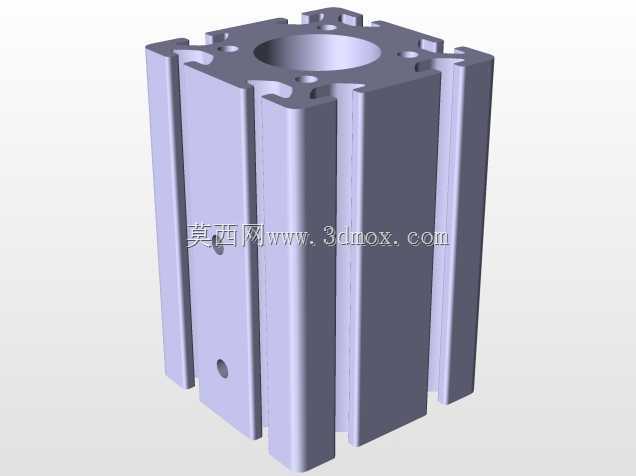

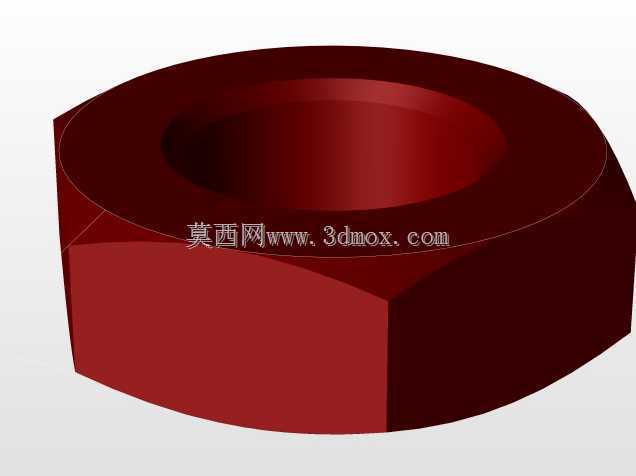

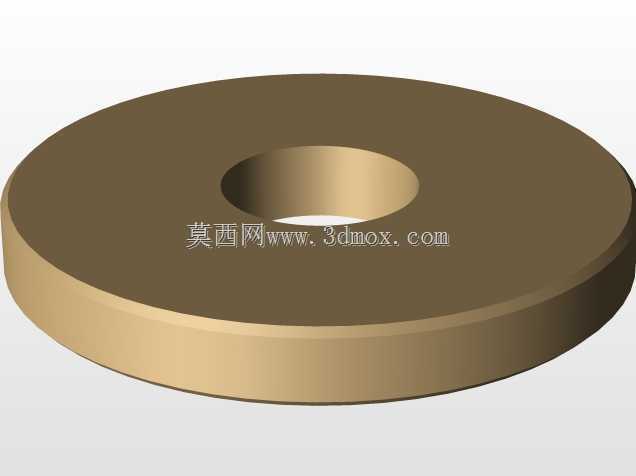

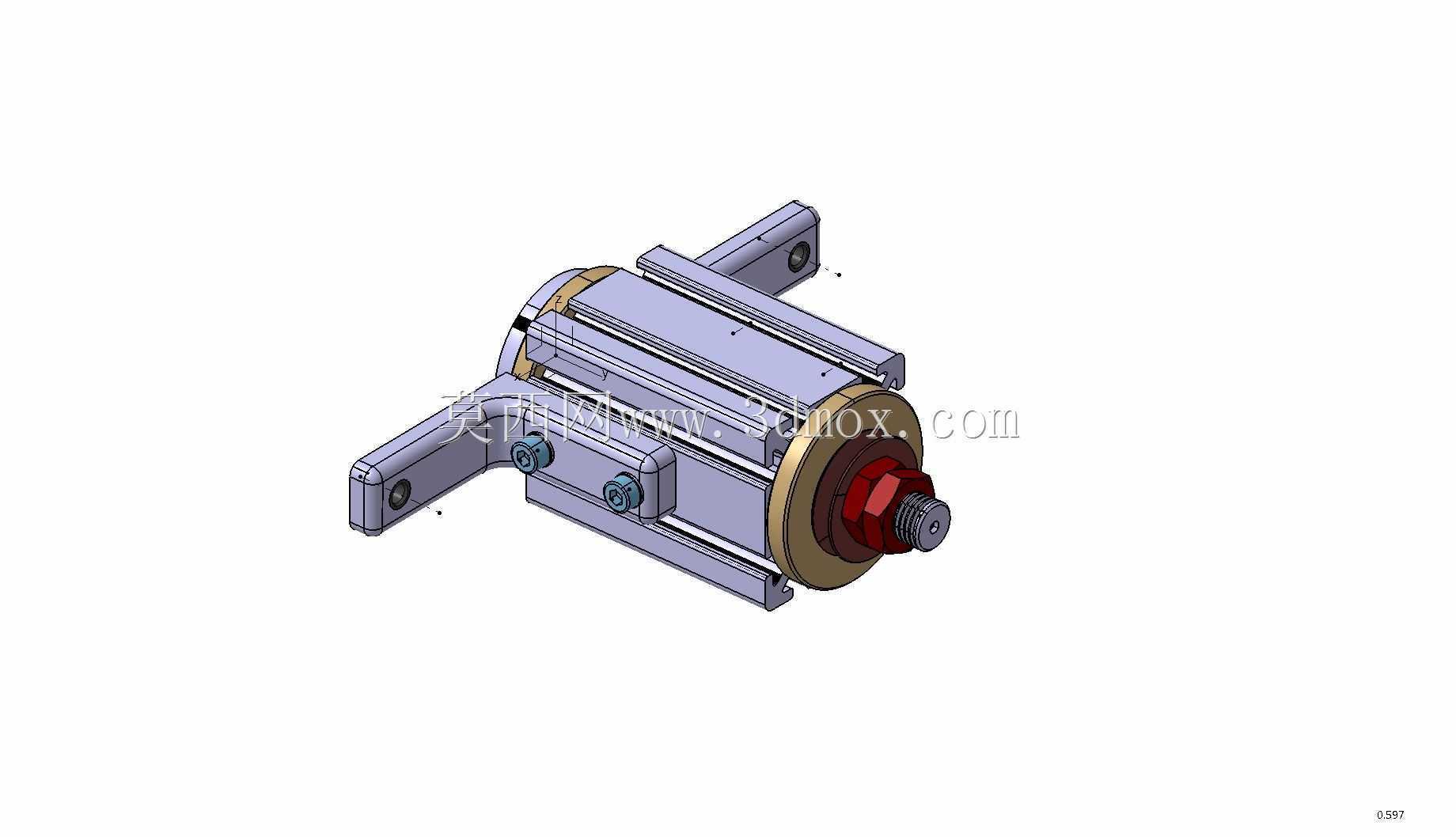

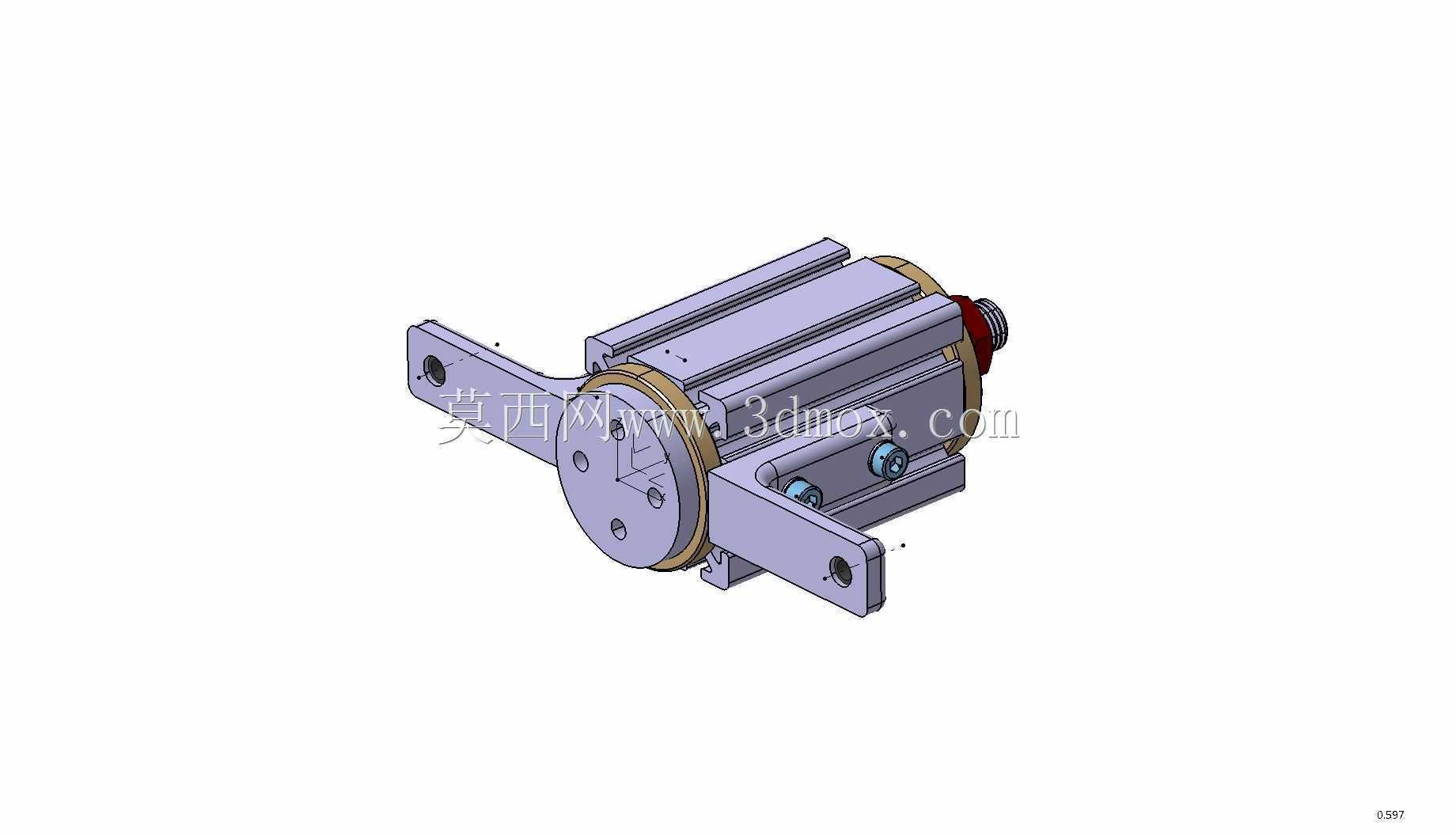

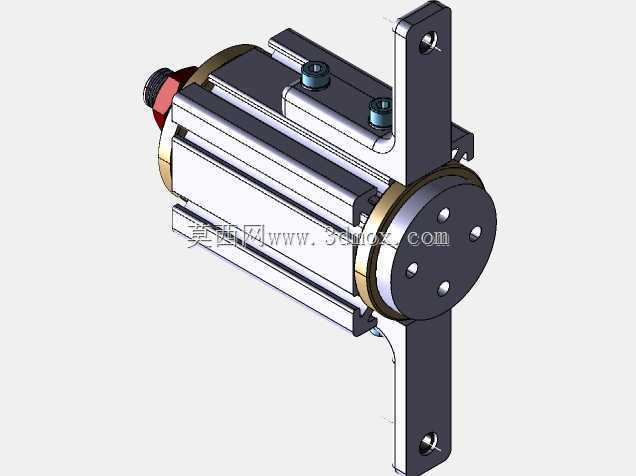

　　这套轴承支撑单元的设计初衷，是为高温工况下的旋转夹具提供稳定的回转承载基础，在热处理工装、热态工件夹持旋转加工、高温环境下的工件转序工位中，常规轴承单元的密封件、润滑脂会快速失效，导致回转卡滞、精度流失，甚至出现抱死停机的问题，这套结构正是针对这类场景做的定向优化。从结构布局来看，单元主体采用双侧耳式安装法兰，法兰面预留两个沉头安装孔，安装时可以直接通过螺栓固定在工装基板上，安装孔的跨距经过匹配计算，能够抵消旋转过程中产生的倾覆力矩，避免单侧受力导致的轴承偏磨。主体的回转腔体采用一体化铣削成型，减少拼接结构带来的装配误差，腔体内部预留了耐高温润滑脂的存储腔，不需要频繁加注润滑脂就能满足长期高温工况下的润滑需求，

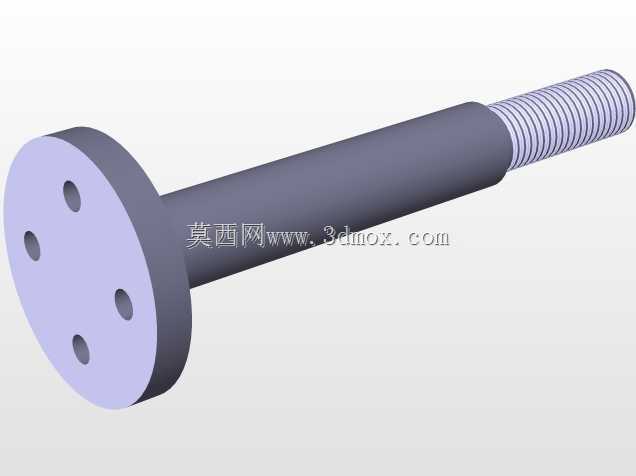

　　腔体两端采用金属迷宫式密封结构，替代常规的橡胶密封圈，避免高温下橡胶老化开裂、失去密封效果，同时可以阻挡高温环境下的氧化皮、粉尘碎屑进入轴承滚道，延长内部轴承的使用寿命。输出端的轴头采用标准外螺纹加定位轴肩的结构，能够直接和旋转夹具的连接法兰对接，轴肩的端面跳动控制在0.02mm以内，保证夹具旋转过程中的同轴度，避免工件旋转时出现偏摆，影响加工或者检测精度。输入端预留了动力对接接口，可以和伺服电机、回转气缸的输出端直接连接，接口处设置了防转销孔，避免动力传递过程中出现打滑空转的问题。在设计过程中，首先核算了高温工况下的材料膨胀系数，主体结构采用经调质处理的合金钢材料，和内部轴承的钢质滚道膨胀系数接近，

　　避免高温下因为材料热胀冷缩量不一致，导致轴承游隙变小出现卡滞，或者游隙过大出现回转晃动的问题。安装边界方面，整个单元的轴向总长度控制在120mm以内，法兰安装面的最大宽度为80mm，径向最大轮廓尺寸不超过65mm，不会占用过多的工装安装空间，能够适配多数中小型旋转夹具的安装空间要求。耳式安装法兰的厚度为8mm，足够承受15kg以内的偏心工件旋转产生的载荷，在180摄氏度的持续工作温度下，结构不会出现形变，回转精度能够保持在初始装配精度的90%以上。和常规的标准轴承座相比，这套单元把轴承安装、密封、动力连接、夹具安装的功能整合为一体，不需要设计人员额外做转接法兰、密封结构的设计，直接选型安装就能使用，

　　能够大幅缩短高温旋转工装的设计周期，减少装配环节的调试工作量。实际应用中，这类轴承单元可以适配热处理生产线的工件旋转工位、热喷涂加工的工件回转夹具、塑料焊接工位的旋转工装，在持续高温、有粉尘碎屑的工况下，能够保持长期稳定的回转性能，不需要频繁拆解维护。结构上没有采用复杂的异形结构，所有加工面都是常规的铣削、车削加工面，普通的机加工车间就能完成加工，不需要特殊的加工工艺，加工成本可控，后期维护时只需要定期拆开迷宫密封盖，补充耐高温润滑脂即可，维护难度很低。在回转精度的控制上，内部配对安装了两组角接触轴承，能够同时承受径向载荷和轴向载荷，夹具在带动工件做旋转动作时，不管是径向的切削力，还是轴向的顶紧力，都能通过轴承组均匀传递到主体腔体，再通过安装法兰传递到设备基板上，不会出现应力集中导致的结构损坏。轴头的连接螺纹采用细牙螺纹，锁紧时的自锁性能更好，配合轴肩的定位面，夹具安装后不会出现松动移位，即使在频繁启停、正反转切换的工况下，也能保持连接的可靠性。
