骑行载具用杯架固定支撑结构设计

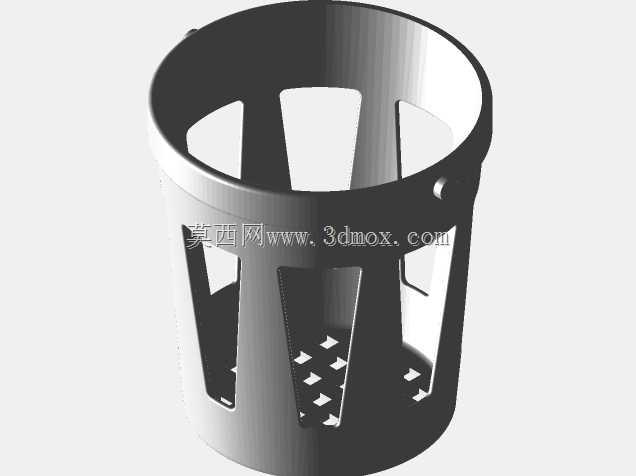

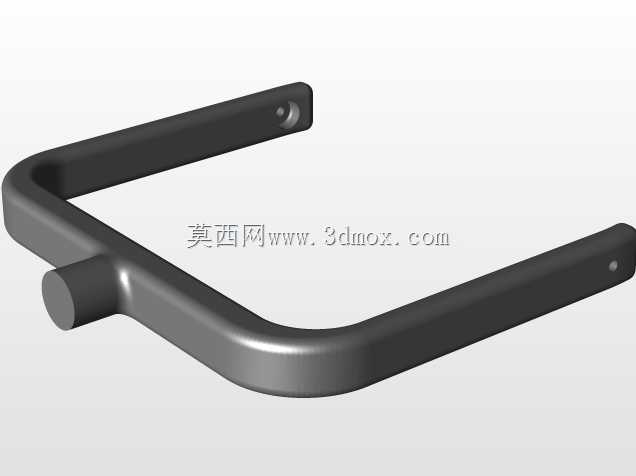

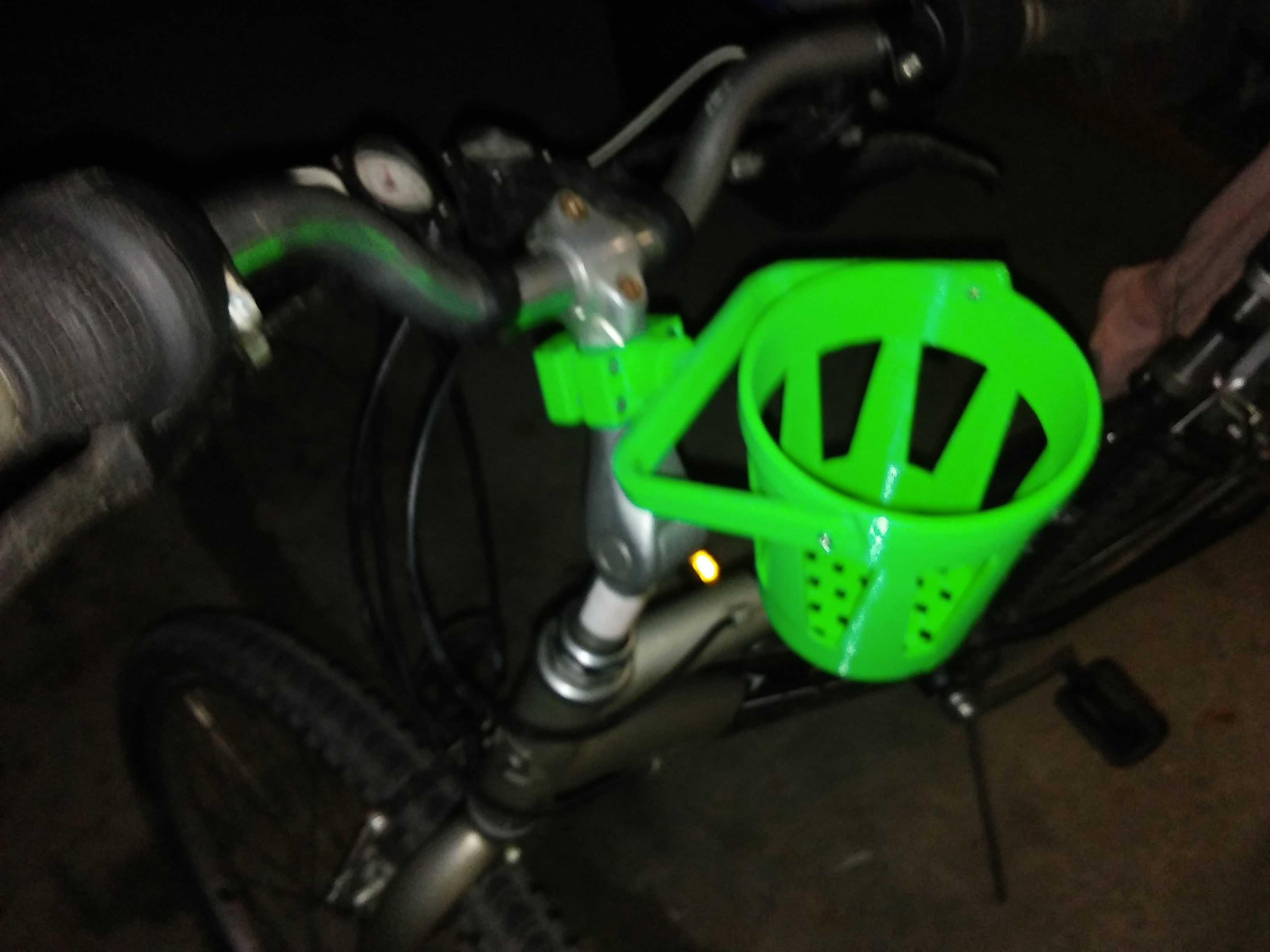

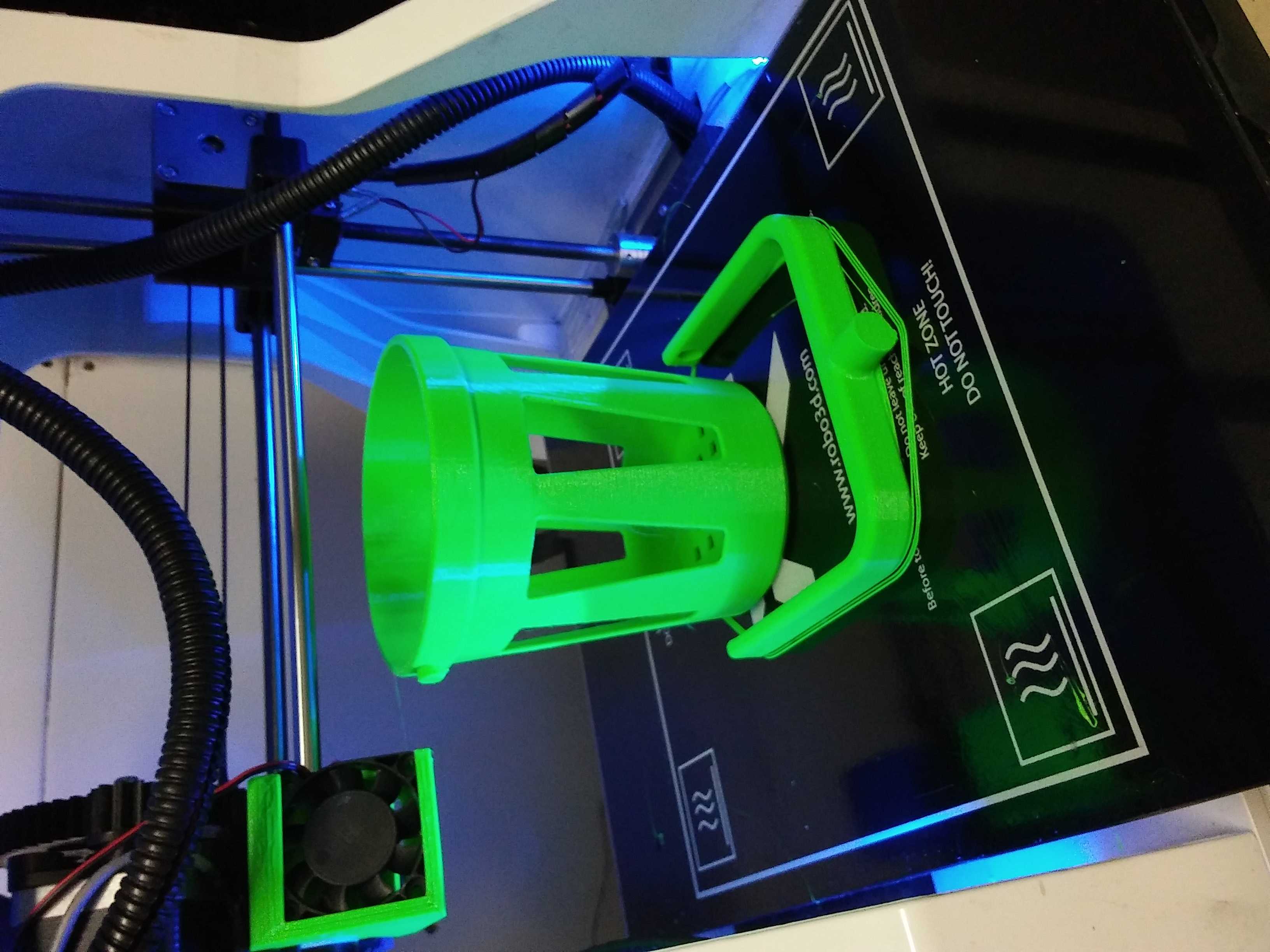

日常通勤、长途骑行场景中，骑行者随身饮用水的固定存放一直是容易被忽略的实用需求，这款杯托结构正是针对自行车骑行场景开发的载物固定部件，主要用于车把、车架立管等位置的水杯、便携咖啡杯的稳定承托，避免骑行过程中饮品晃动洒漏、掉落，解放骑行者双手，提升长距离骑行的使用体验。从功能特性来看，这款杯托采用环抱式承托结构，底部设置有承托底托，侧围预留了弹性形变空间，可适配一定直径范围内的圆柱型水杯，边缘做了圆弧过渡处理，不会刮蹭杯身漆面，也不会在取放杯子时产生卡滞；结构上做了轻量化的壁厚优化，在保证足够支撑强度的前提下，尽可能降低自身重量，不会给骑行载具增加过多额外负载。设计过程中首先需要明确安装边界，常规自行车车把直径多在22-32mm区间，车架立管安装位的尺寸也有通用范围，因此杯托的安装卡扣部分做了可调式的抱紧结构，可适配不同管径的安装位置，安装后不会出现转动、松脱的问题；杯托的整体外形尺寸控制在合理范围，不会超出车把的横向安全边界，避免骑行过程中剐蹭周边障碍物，也不会影响车把上刹车、变速手柄的正常操作。建模阶段先绘制安装卡扣的基准草图，确定抱紧结构的开合角度与锁紧行程，再向上延伸出杯身的环抱支撑轮廓，通过拉伸、切除特征做出底托的沥水缺口，避免杯底积水积灰；对所有棱角位置做圆角处理，消除应力集中点，同时提升使用时的触感；最后完成安装位的连接结构设计，验证不同管径下的装配干涉情况，调整支撑臂的长度与倾斜角度，保证水杯装入后重心靠近安装基准面，骑行颠簸时不会出现大幅晃动。整个结构没有多余的装饰性特征，所有曲面与实体结构都服务于承托、固定的核心功能，安装后可稳定承载常规容量的便携水杯，适配城市通勤、郊野骑行等多种使用场景，取放杯子的操作可单手完成，不需要额外的锁紧动作，使用便捷性符合骑行场景的操作逻辑。
