气动封头用SWIFLE螺纹连接法兰结构

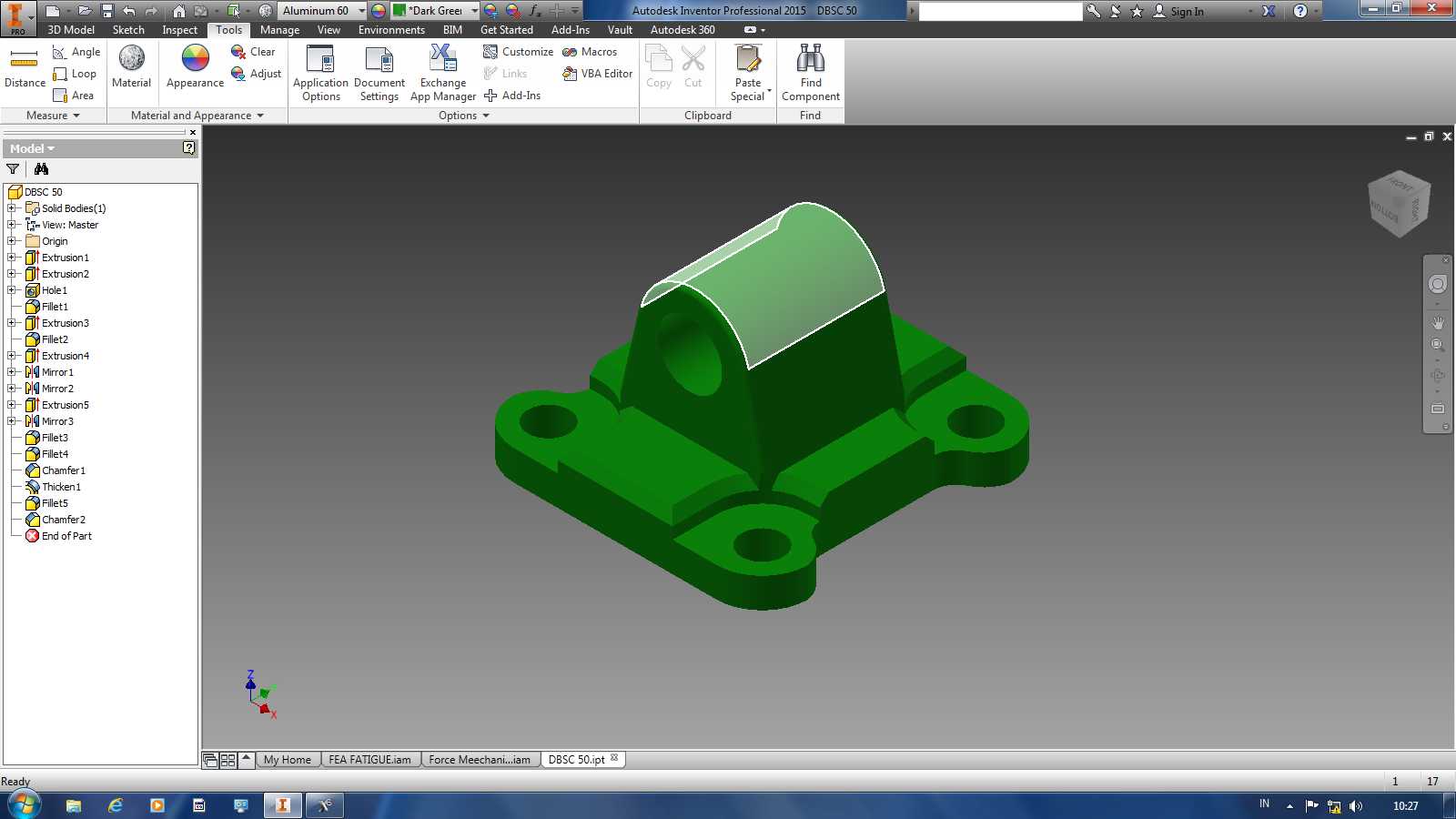

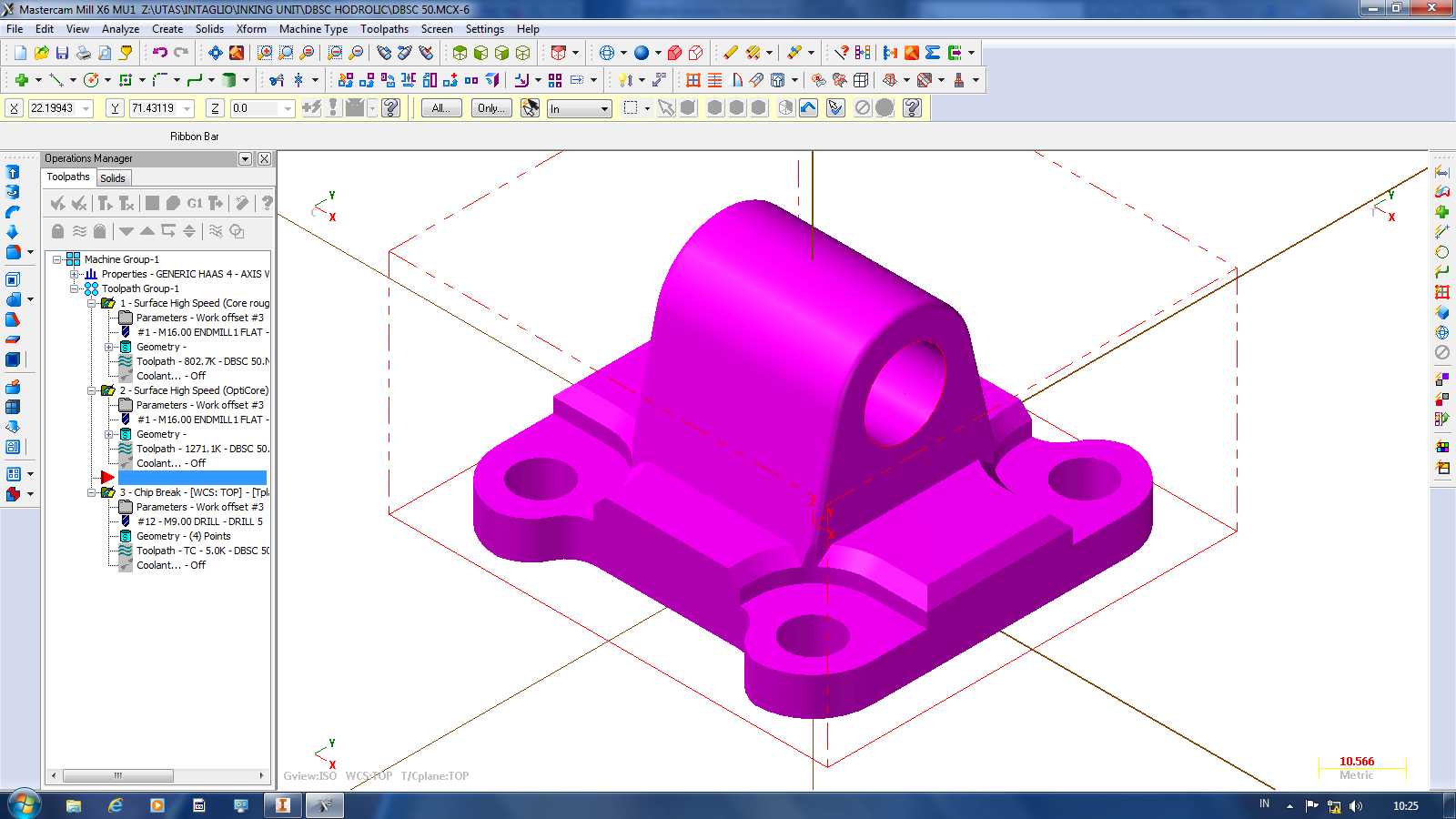

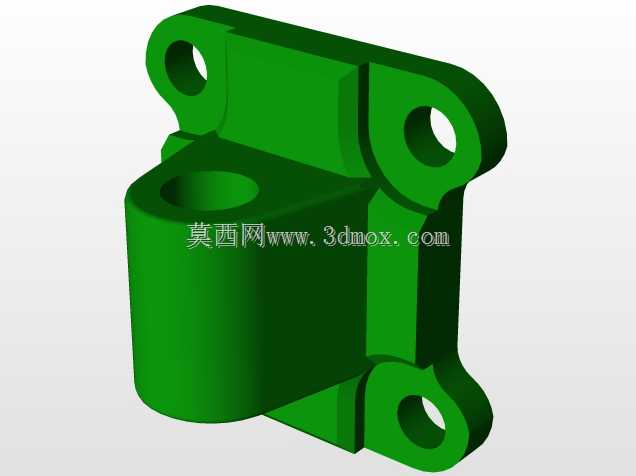

做气动管路系统布局时，这类带安装底座的螺纹法兰是气动封头端的核心连接件，主要用在气动控制回路的末端封头位置，承担管路端口封堵、元件转接安装的作用，常见于车间气动生产线、气动工装夹具的气路终端，能避免气路末端漏气，同时给外置的气动检测元件、小型调压阀提供稳定的安装基准。从结构设计逻辑来看，这个法兰没有采用常规圆形法兰的均布螺栓孔布局，而是做了三耳式带安装沉孔的底座，三个安装孔呈三角分布，相比四孔法兰在狭小安装空间里更易对位，沉孔设计可以让内六角螺栓安装后头部完全埋入法兰底座，不会突出表面干涉周边管路排布。中间的主体凸台做了圆弧过渡的加厚处理，因为气动回路工作时会存在脉冲气压，加厚的凸台壁能承受反复的气压冲击，避免应力集中导致的法兰开裂，凸台内部加工的内螺纹是和气动封头的外螺纹直接旋合，螺纹配合面的密封靠螺纹段的密封胶或者生料带实现，不需要额外加装密封垫片，减少了密封失效的风险点。建模的时候先从底座的轮廓草图入手，先绘制三个带安装孔的耳座轮廓，拉伸成底座基体，再在底座中心绘制凸台的截面轮廓，拉伸凸台主体后，对凸台和底座的连接位置做倒圆角处理，消除直角处的应力集中，之后在凸台中心切除出内螺纹的底孔，用软件的螺纹特征生成标准内螺纹，最后对三个安装孔做沉头孔的切除，给所有锐边做小尺寸倒角，避免安装时割伤操作人员或者损坏密封件。实际选型安装时要注意，这个法兰的三个安装孔中心距要和安装面板的开孔位置完全匹配，安装面的平面度要控制在0.1mm以内，不然螺栓锁紧后法兰会出现翘曲，导致螺纹连接位置出现漏气；螺纹旋合的时候要控制拧紧力矩，过大的力矩会让凸台根部出现微裂纹，长期受脉冲气压作用会出现断裂漏气的问题。这类法兰相比焊接式的封头法兰，拆装更方便，后期维护更换气动元件的时候不需要切割管路，只需要松开三个安装螺栓、旋下法兰就能完成元件更换，在小通径的气动回路里应用非常广泛，尤其是在设备内部气路布局紧凑、后期需要频繁调整气路元件的场景下，这种三耳式螺纹法兰的安装灵活性优势会更明显。建模过程中要注意凸台内部的螺纹深度要和常用气动封头的螺纹旋合长度匹配，螺纹过短会导致连接强度不足，螺纹过长则会增加不必要的加工成本，底座的厚度要满足螺栓锁紧时的强度要求，避免螺栓拧紧时底座出现变形，影响安装面的密封性能。
