DN40规格CF真空法兰结构设计方案

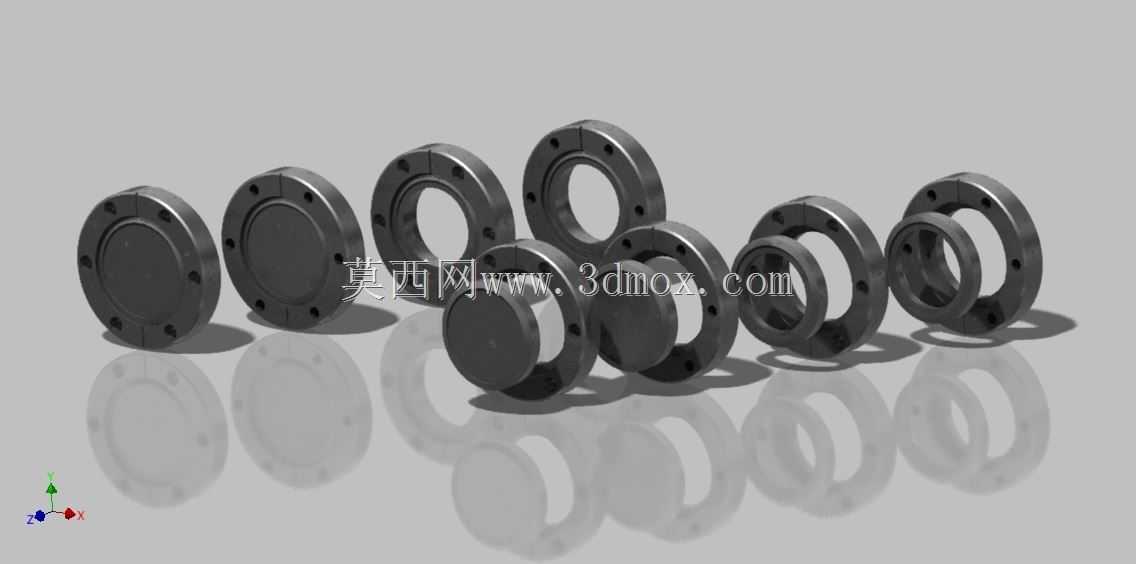

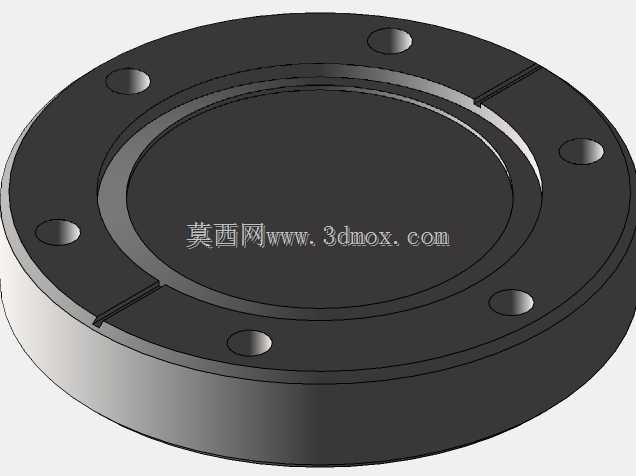

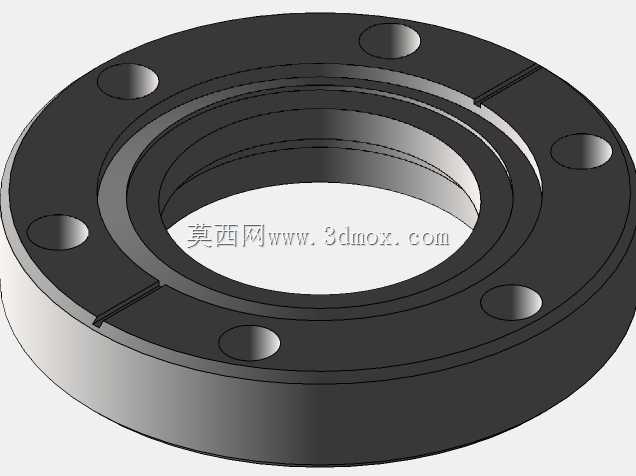

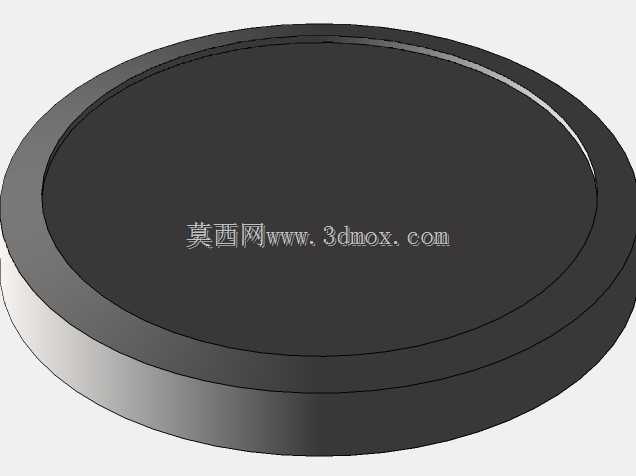

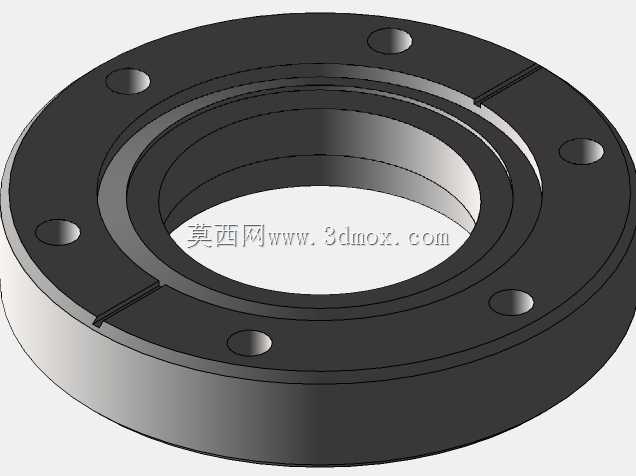

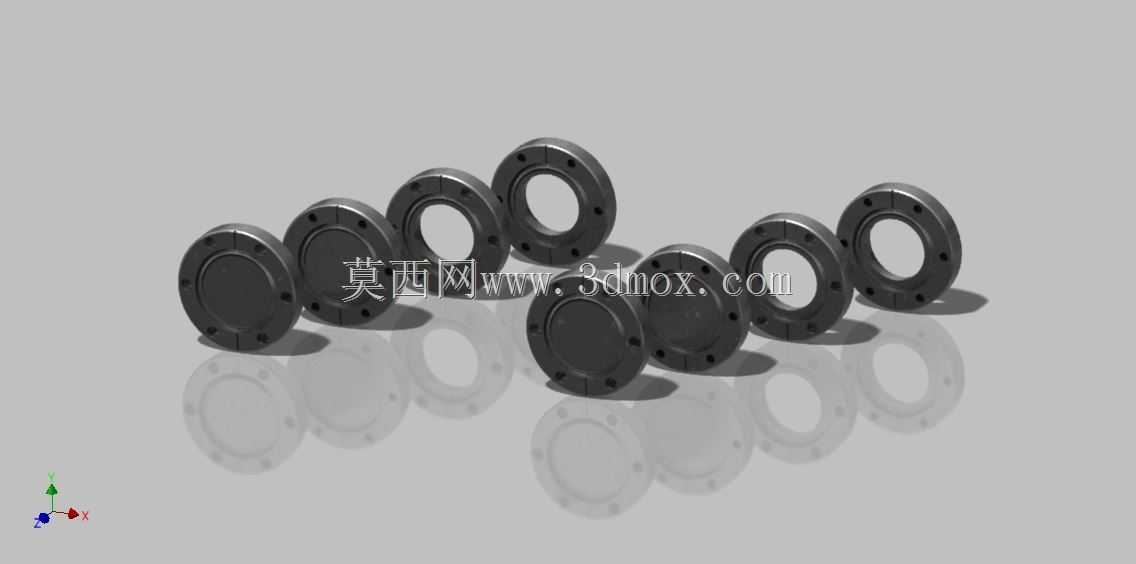

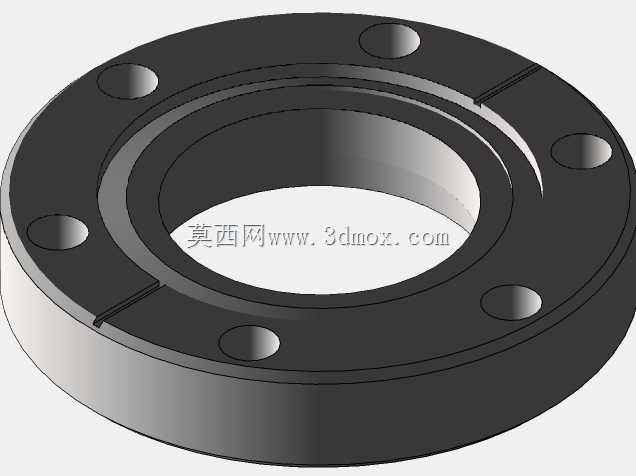

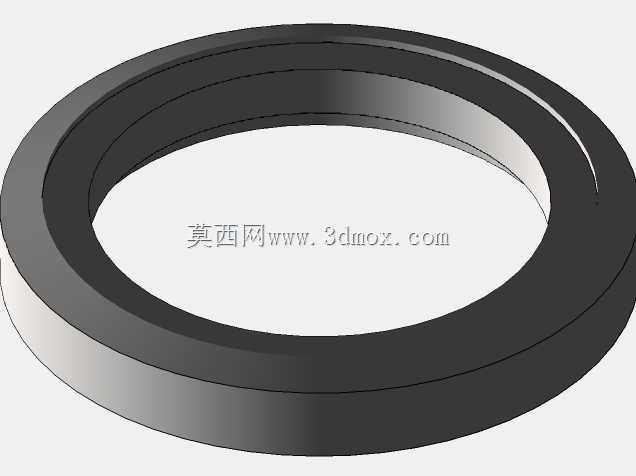

　　在真空管路系统搭建、半导体真空腔体装配、实验室高真空实验台布设的场景里，CF真空法兰是实现硬密封连接的核心基础零件，DN40作为小通径真空管路的常用规格，其连接可靠性直接决定整套真空系统的漏率指标，直接影响工艺腔室的极限真空度能否达标。本次设计的DN40 CF法兰覆盖可旋转与不可旋转两种结构形式，两类法兰均加工有清晰的螺栓通孔与螺纹螺栓孔，可适配不同安装空间的装配需求：不可旋转法兰适用于管路走向固定、安装对位精度有预留的工位，安装时直接对齐螺栓孔穿入紧固件即可完成锁紧；可旋转法兰则针对管路对接时存在角度偏差、安装空间局促无法转动整段管路的场景，法兰本体可绕管路轴线自由转动调整螺栓孔对位角度，无需扭转整段金属管路即可完成螺栓对位锁紧，

　　大幅降低狭小空间内的真空管路装配难度。从设计思路层面，首先要严格匹配CF法兰的密封刀口尺寸规范，密封刀口的角度、尖端粗糙度、平面度都要满足高真空密封的要求，刀口表面不能有加工划痕、磕碰缺陷，否则压合铜垫片后会出现漏点；螺栓孔的位置度公差要控制在合理范围内，保证相邻法兰对接时所有螺栓都能顺畅穿入，不会出现别劲导致的法兰面倾斜，影响密封效果。建模过程中，首先绘制法兰的截面轮廓草图，标注清楚法兰外径、密封刀口位置、内孔通径、法兰厚度这些核心尺寸，通过旋转特征生成法兰的基础本体；之后绘制单个螺栓孔的草图，通过圆周阵列生成整圈均布的螺栓孔，针对螺纹孔特征，要按照标准螺纹规格绘制螺纹底孔，再通过螺纹特征生成符合标准的内螺纹结构，

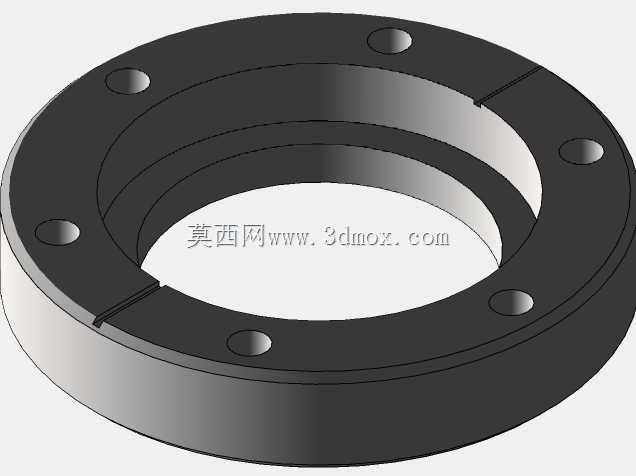

　　建模时要区分通孔与螺纹孔的位置，避免两类孔位混淆。可旋转法兰的结构要额外设计转动配合间隙，保证法兰环能绕中心管路顺畅转动，同时不会出现过大的径向窜动，避免密封面错位。安装边界层面，DN40 CF法兰的外径尺寸要匹配标准CF法兰的安装尺寸，螺栓孔的节圆直径、螺栓规格都要符合通用规范，保证和同规格的标准CF法兰可以直接互换，不需要额外加工转接件；法兰的厚度要满足螺栓锁紧时的强度要求，避免锁紧时法兰出现形变导致密封面压合不均匀。建模完成后要对法兰的装配干涉情况做检查，模拟螺栓穿入、铜垫片压合的状态，确认密封刀口的压合量在合理区间，同时检查可旋转法兰的转动行程内没有结构干涉，保证实际装配时的操作顺畅性。
