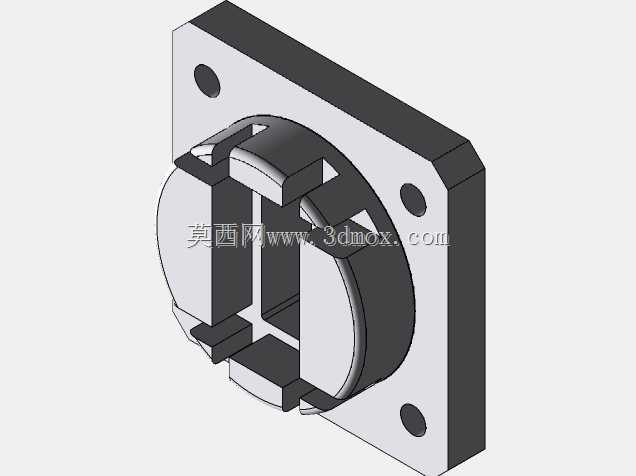

微波传输用WR系列波导扼流法兰结构

在微波射频传输系统搭建、雷达馈线网络装配、卫星通信地面站链路调试这类场景里，波导法兰的接触性能直接决定整条传输链路的驻波比与信号损耗水平，普通平接法兰在高频段应用时，很容易因为接触面加工公差、装配压紧力不均、长期使用后的接触面氧化，出现接触缝隙引发的信号泄漏、反射增大问题，扼流型波导法兰正是针对这类痛点设计的连接构件。这款扼流法兰的核心设计逻辑，是在法兰贴合面内侧加工出特定深度的环形扼流槽，槽深对应工作频段中心频率的四分之一波导波长，依靠槽内形成的短路活塞效应，让法兰接触面的物理缝隙位置恰好处于高频电流的波节点，哪怕物理接触面存在微小间隙，也能实现近乎理想的电接触效果，大幅降低连接位置的信号反射与泄漏，不需要对接触面做超高精度的研磨处理，就能满足高频段微波传输的性能要求。从结构外形来看，这款法兰采用方形安装基体，四个角位置设置通孔安装位，可通过标准紧固件与对应规格的波导端口完成刚性对接，安装孔的位置度公差严格匹配对应WR型号波导的接口标准，装配时不需要额外做对位调整，就能保证波导内腔的精准对齐，避免内腔错位引发的传输模式畸变。法兰中心的波导内腔尺寸完全对应标准WR系列波导的内截面规格，扼流槽的位置、宽度、深度参数均参照对应军标规范设定，能够覆盖对应WR型号波导的全工作频段，在额定功率容量下不会出现击穿、打火问题。实际工程应用中，这类扼流法兰常被用在需要经常拆装的波导链路节点，比如测试系统的转接位置、天线馈线的可拆卸连接段、设备舱体的波导穿舱位置，相比平接法兰，它对装配环境的适应性更强，哪怕在存在轻微振动、温度交变的户外工况下，也能长期保持稳定的连接性能，不会因为接触面的微小形变出现性能劣化。设计建模过程中，需要重点把控扼流槽与波导内腔的同轴度，以及安装孔相对于内腔的位置精度，扼流槽的棱边需要做微小倒角处理，避免场强集中引发的功率容量下降，法兰的整体厚度经过校核，既能够保证装配时的结构强度，不会因为紧固件压紧出现形变，也能控制整体重量，满足机载、星载这类对重量有严格要求的应用场景需求。
