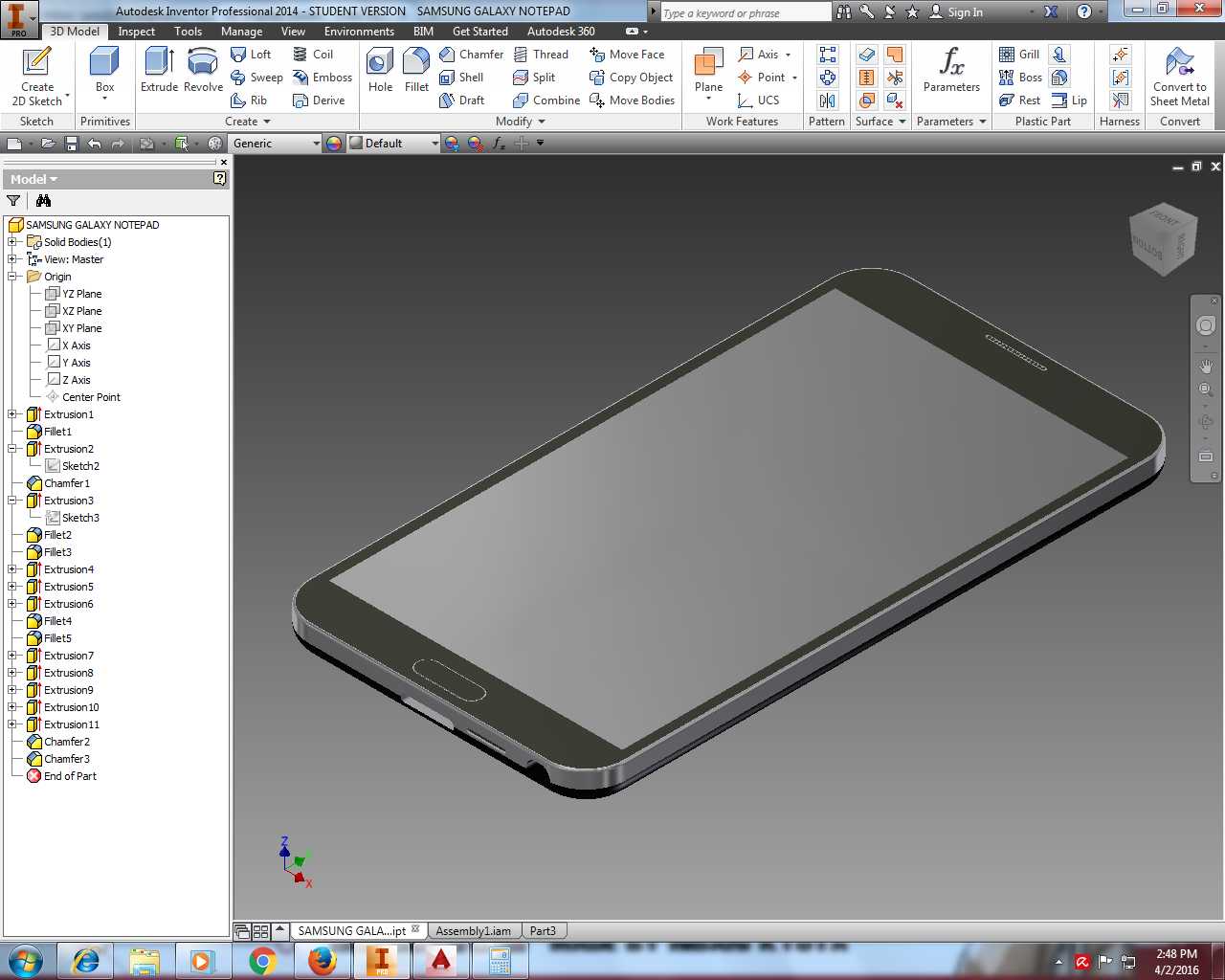

三星Galaxy系列智能手机外观结构建模

本次建模围绕直板触控智能手机的整机外观结构展开，这类产品作为日常高频使用的手持通讯终端，建模过程需要兼顾外观曲面的流畅度与结构件的装配合理性，可用于产品外观方案验证、结构干涉检查、周边配件适配设计等场景。建模初期先梳理整机的尺寸边界，整机长度控制在155mm左右，宽度78mm，厚度控制在8.2mm，正面屏幕覆盖2.5D弧面玻璃，边缘做R0.8mm的圆角过渡，避免直角带来的硌手感，同时匹配手持握持时的手掌贴合弧度。中框采用一体化金属材质的建模思路，先绘制中框的闭合轮廓草图，沿轮廓做拉伸生成基础基体，再对四个边角做连续变半径倒圆角，侧边的按键位置提前预留0.3mm的装配间隙，按键本身做微凸的弧面设计，凸起高度控制在0.7mm，保证按压时的触感反馈同时不会出现卡滞问题。正面区域先预留屏幕的安装沉台，沉台深度0.4mm，刚好匹配屏幕玻璃的厚度，屏幕下方的实体Home键做椭圆形凹陷设计，边缘做R0.2mm的倒角，指纹识别区域的平面度控制在0.05mm以内，保证识别模块的贴合精度。背部采用大弧面过渡设计，从摄像头区域到中框边缘做连续的曲率变化，摄像头模组凸起高度控制在1.2mm，模组外圈做金属保护圈的结构建模，保护圈高出镜头镜片0.2mm，避免镜片直接接触桌面产生磨损。建模过程中先完成整机的基准面搭建，以前视基准面为正面定位基准，依次建立中框分型面、背部曲面基准、按键定位基准，先通过放样生成背部的主曲面，再通过曲面剪裁拆分出各个结构区域，实体化后对各个装配位做切除特征，最后对所有外露边缘做统一的圆角处理，避免出现锐边。接口部分在底部预留Type-C接口的安装位，接口周围做0.1mm的密封槽建模，可用于后续防水结构的方案验证，顶部的耳机孔或者降噪麦位置也做对应的沉孔设计，孔位边缘做倒角去除毛刺特征。整个建模过程严格遵循消费电子产品的结构设计规范，所有曲面的G2连续度都做了检查，保证外观面没有褶皱、曲率突变的问题，各个结构件之间的装配间隙都预留了常规量产的公差范围，既可以作为新手练习消费电子曲面建模的参考案例，也可以作为手机保护壳、贴膜等周边配件设计的基础模型使用，建模完成后可直接导入渲染模块做材质赋予，模拟不同配色、不同材质的实际呈现效果，辅助前期的外观方案评审。
