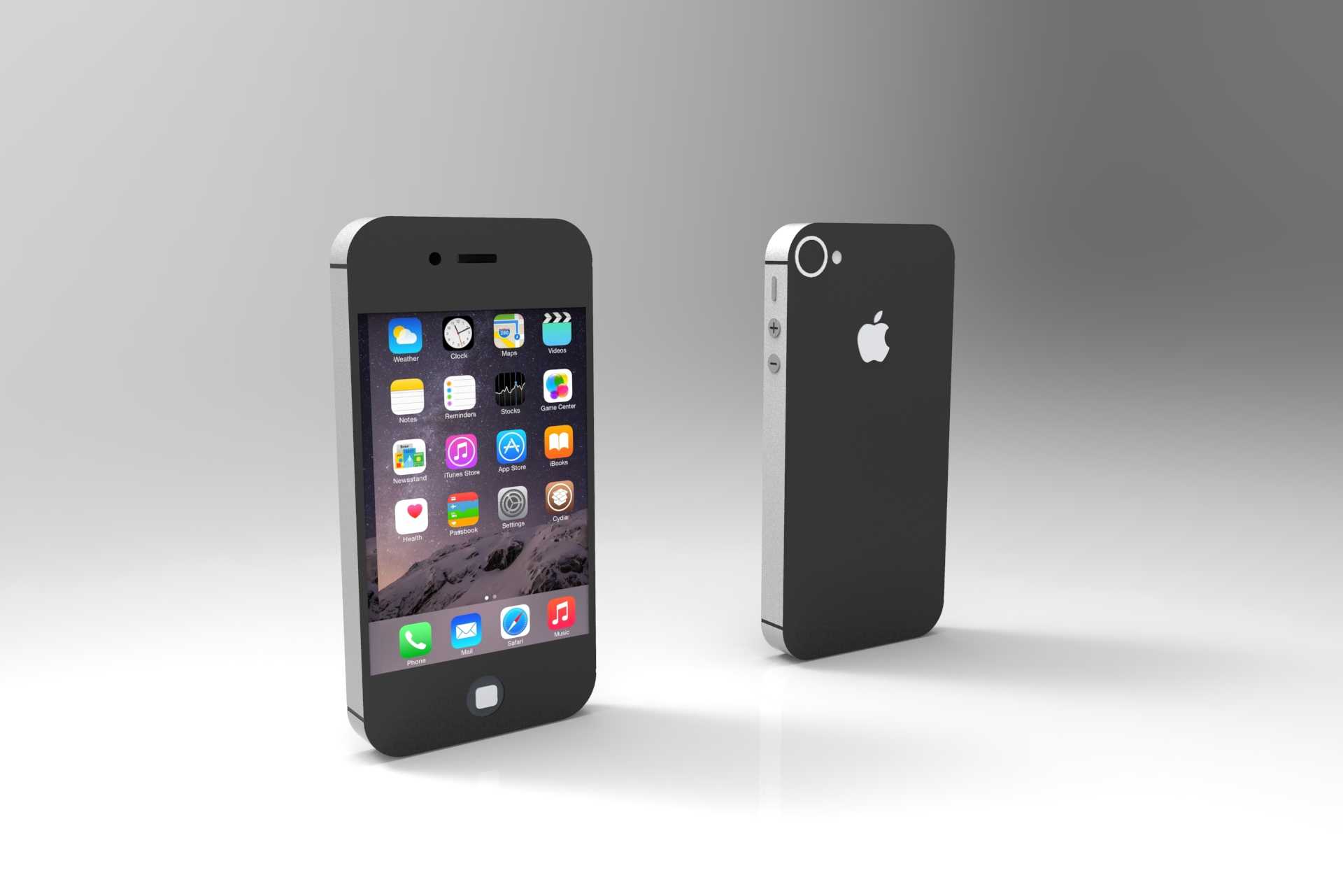

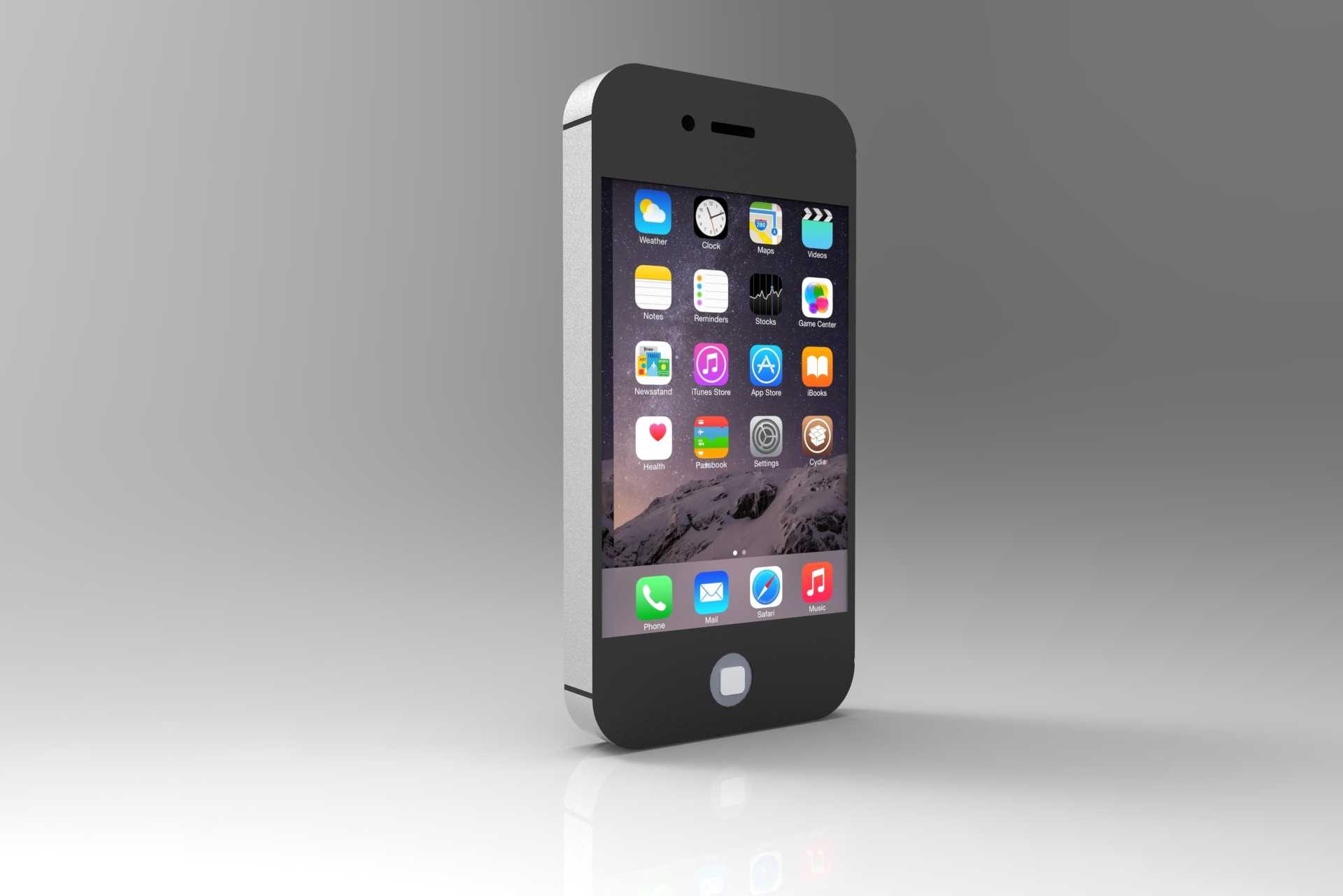

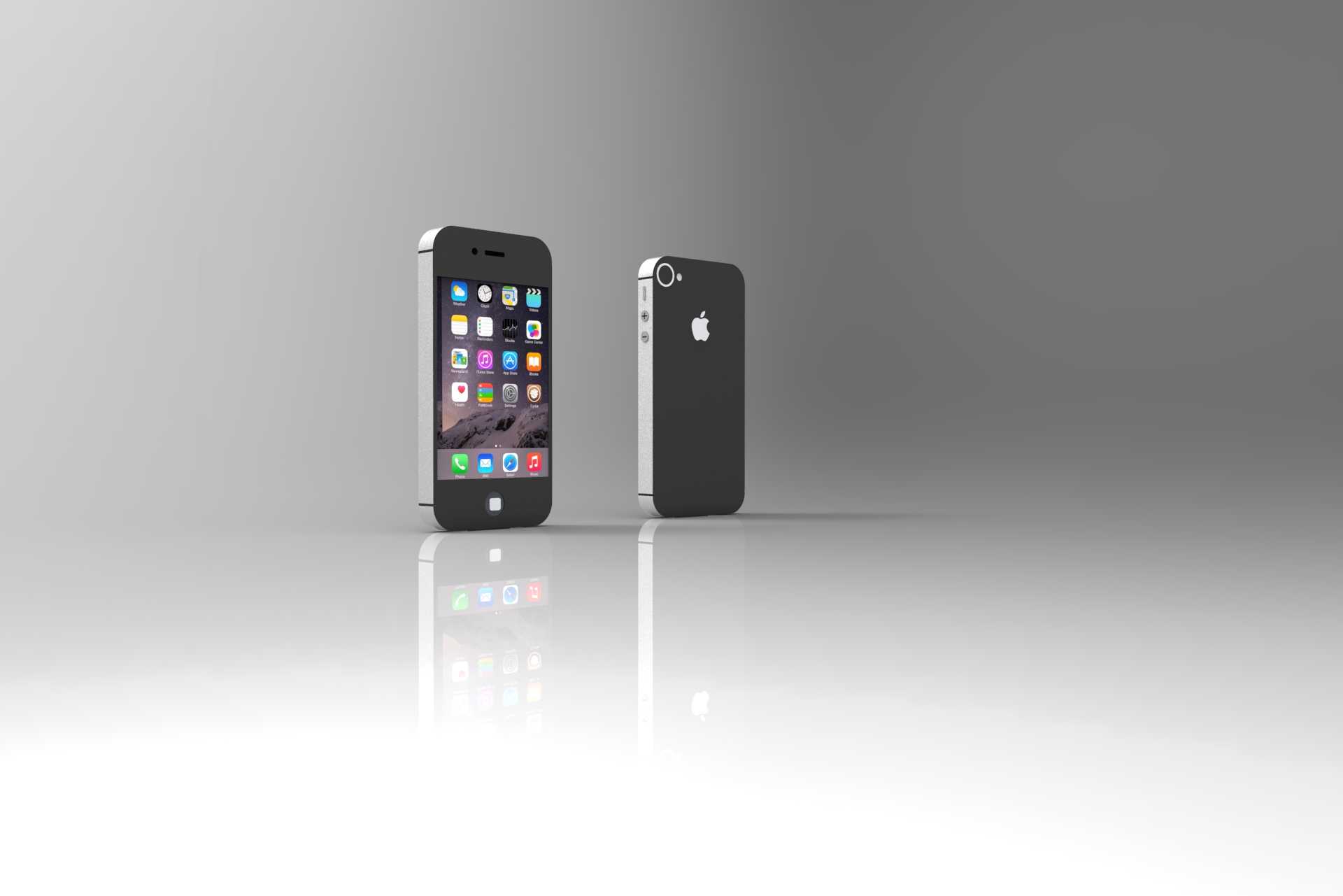

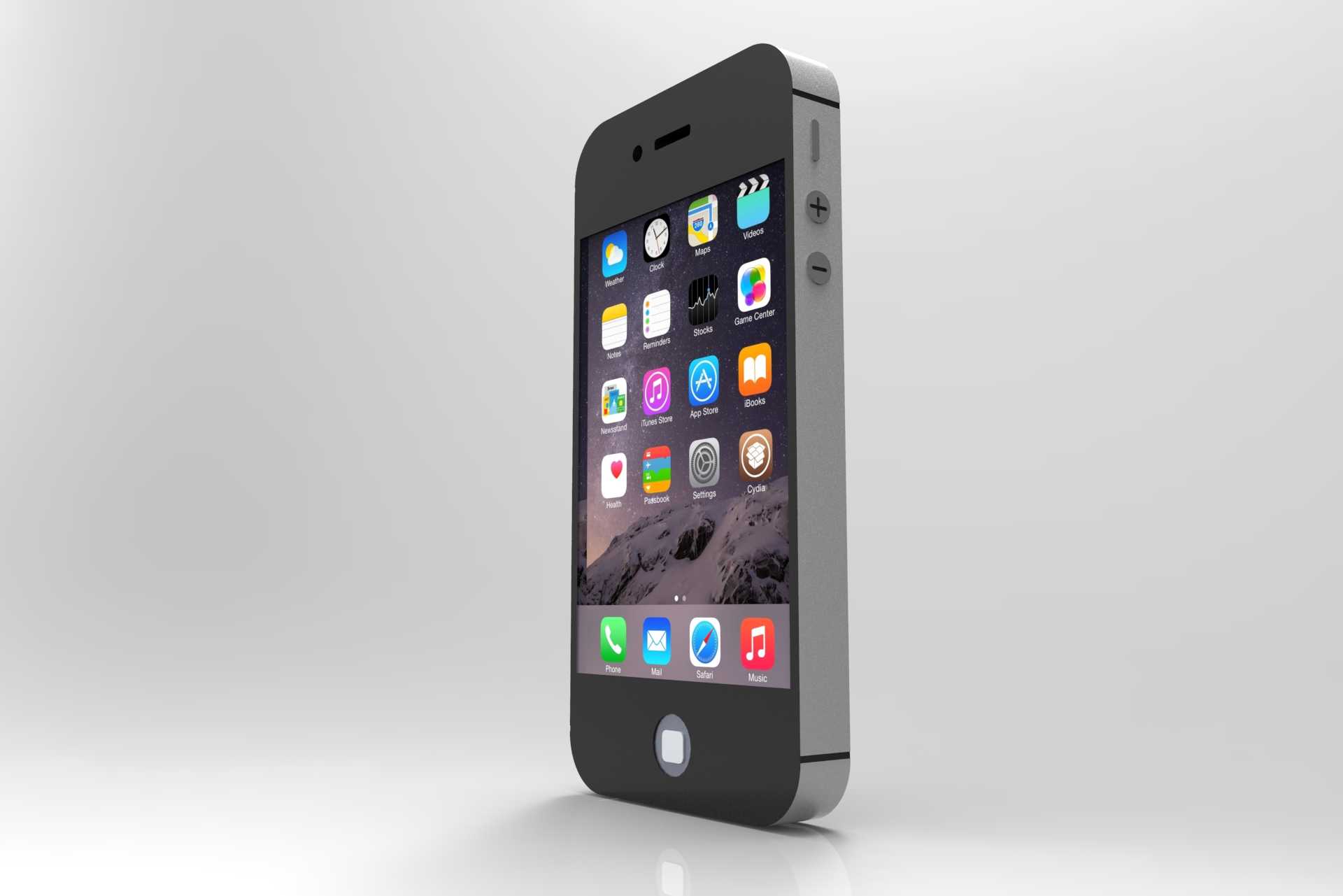

经典直板触屏智能手机外观结构建模

这款直板触屏手机的三维建模，首先要贴合手持通讯终端的实际使用场景，日常单手握持的操作逻辑是结构设计的核心出发点，建模前需要先明确整机的握持边界，整机厚度控制在单手握持时拇指可覆盖屏幕三分之二区域的尺寸范围，侧边金属中框的弧度要贴合手掌虎口的接触曲线，避免直角棱边带来的握持硌手感，正面屏幕的黑边宽度要兼顾屏幕防护结构的安装空间与正面视觉的一体性，顶部听筒开槽、前置感应元件的开孔位置要对齐前面板的布局基准，底部圆形实体按键的下沉深度要符合按压操作的行程需求。建模过程中先绘制整机的外形轮廓草图，以中框的对称中心面为基准面，先拉伸出中框的主体实体，对中框的侧边棱边做连续的圆角过渡处理，圆角半径从顶部到底部根据握持接触的受力区域做差异化调整，握持高频接触的侧边区域圆角半径稍大，上下端的圆角半径稍小以兼顾整机的方正视觉感。之后拆分前面板与后盖的结构实体，前面板的玻璃覆盖层要做0.2mm的突出厚度模拟玻璃的贴合层级，屏幕显示区域做单独的面拆分，方便后续赋予不同的材质属性，后盖的玻璃或金属材质区域要做与中框的配合间隙，间隙控制在0.1mm以模拟实际装配的公差配合。顶部的开机按键、侧边的音量调节按键要单独做实体拆分，按键与中框的开孔之间预留0.05mm的活动间隙，按键表面做防滑的细微纹理处理，底部的扬声器开孔、数据接口开槽要按照实际的元件排布位置做阵列切除，开孔的边缘做0.1mm的倒角去除锐边，避免实际生产中的毛刺问题。建模完成后要做整机的干涉检查，确认各个装配部件之间没有重叠干涉，各个活动按键的行程范围内没有结构阻挡，同时验证整机的重心位置是否在手持区域的中心范围内，避免单手握持时出现头重脚轻的倾覆感。这类手持通讯设备的建模，除了外观的还原度，更要兼顾实际生产中的装配可行性，每个结构拆分的面都要对应实际模具的分型面位置，避免出现无法脱模的倒扣结构，中框的内侧要预留出主板、电池、摄像头模组的安装腔体，腔体的壁厚要均匀控制在0.8-1.2mm之间，避免注塑成型时出现缩痕问题，各个定位柱的位置要与内部元件的安装孔位一一对应，保证装配时的定位精度。
