游戏主题血月风格重型长剑外观结构设计

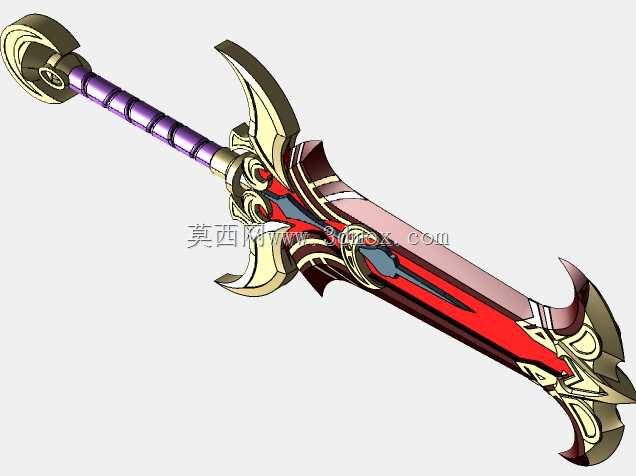

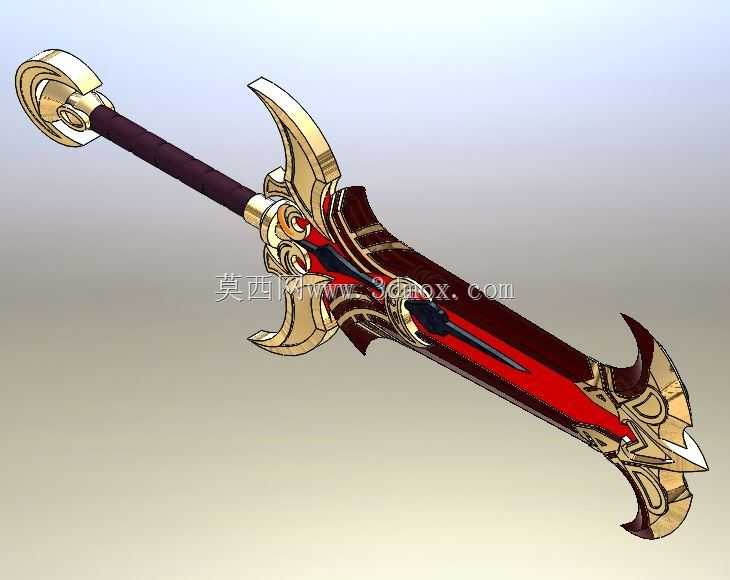

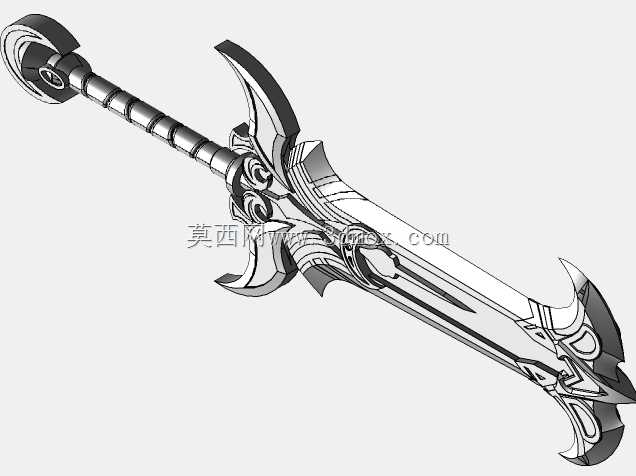

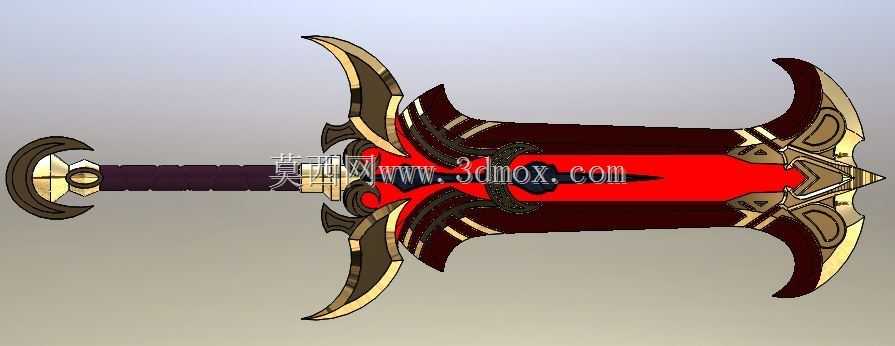

这类带完整剑鞘的装饰性长剑结构，目前主要应用在游戏IP衍生周边制作、影视道具实体复刻、线下主题展陈装置搭建这几个场景，和实战冷兵器的设计逻辑完全不同，核心要兼顾外观还原度和实体装配的结构合理性，不能只做曲面外观忽略拼接公差。从功能特性来看，整体分为剑柄、护手、剑身、剑鞘四个核心装配段，剑柄末端做了环形挂耳结构，既可以适配挂绳满足手持配重需求，也能配合展架做悬挂展示；护手部分采用多曲面分叉的金属造型，边缘做了圆弧过渡处理，避免实体加工后出现锐边划伤的问题；剑鞘表面做了红黑配色的分色凹槽，金属装饰件和鞘体的配合面预留了0.15mm的粘接公差，保证后期组装时装饰件不会出现错位凸起。设计思路上先做整体比例把控，全件总长控制在1200mm左右，剑柄长度180mm符合成年人单手握持的尺寸边界，护手最大宽度160mm，不会因为造型过宽影响握持动作，剑鞘内径比剑身外径大0.2mm，保证剑身插入后不会出现晃动剐蹭。建模阶段先绘制整体轮廓的中心线，以中心线为基准拆分各个零件的草绘截面，剑柄部分先做圆柱基体，再在表面包覆防滑纹理的曲面，末端的环形挂耳用扫描特征生成，注意和剑柄端面的过渡圆角要做R3以上，避免3D打印或者CNC加工时出现应力断裂；护手部分的多分叉曲面先做单个分支的曲面放样，再阵列后做曲面合并，所有装饰纹路用包覆特征在基体表面生成凹陷，深度控制在1.2mm，既保证纹路清晰也不会削弱零件结构强度；剑身部分先做两侧对称的斜面拔模，刃口位置做R0.5的圆角处理，避免实体化后出现零厚度的几何错误；剑鞘部分先做等截面的扫描基体，再在表面切割出装饰件的安装凹槽，所有安装位的定位基准统一对齐到剑身中心线，保证装配后整体同轴度误差控制在0.3mm以内。建模过程中要注意不同零件的配合面要做重合或者间隙配合的约束，避免出现干涉问题，尤其是剑身插入剑鞘的行程段，要全程做干涉检查，确保没有曲面重叠的情况，对于造型上的细小装饰尖角，要适当做圆角放大处理，适配后续的加工工艺要求，不管是做3D打印的白模打磨，还是做树脂翻模量产，都能降低后期的修模工作量。
