采矿作业用螺旋滚筒输送取料结构

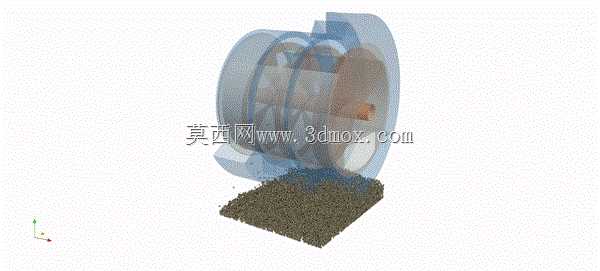

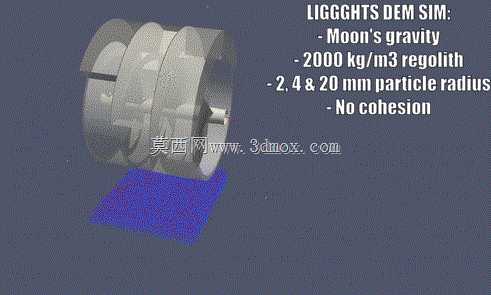

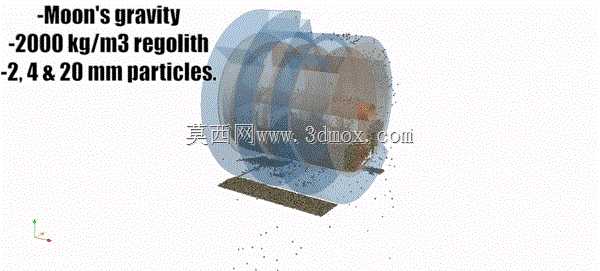

在地下采矿、地表散料堆取的作业场景中，这类螺旋滚筒结构常作为采掘头端的核心执行部件，替代传统单一铲斗结构解决粘性散料输送堵料、取料效率受重力限制的痛点。日常作业中，滚筒与转子连接后，内部铲斗保持相对静态，整体随转子做正反向旋转切换作业模式：顺时针旋转进入挖掘取料工况时，外侧铲齿先切入料堆拾取物料，随滚筒转动将物料导入内部料腔，内置的连续螺旋叶片持续推动物料向内部输送，避免粘性矿料、湿散渣土粘附在腔壁形成堵塞，全程靠螺旋面的连续推送保持物料流稳定，不需要额外增设振动、气吹类防堵辅助机构。反向旋转时则切换为排料工况，螺旋叶片反向推送将腔体内物料快速推出，减少物料靠重力滑落的等待时间，大幅提升扫料取料的作业效率。

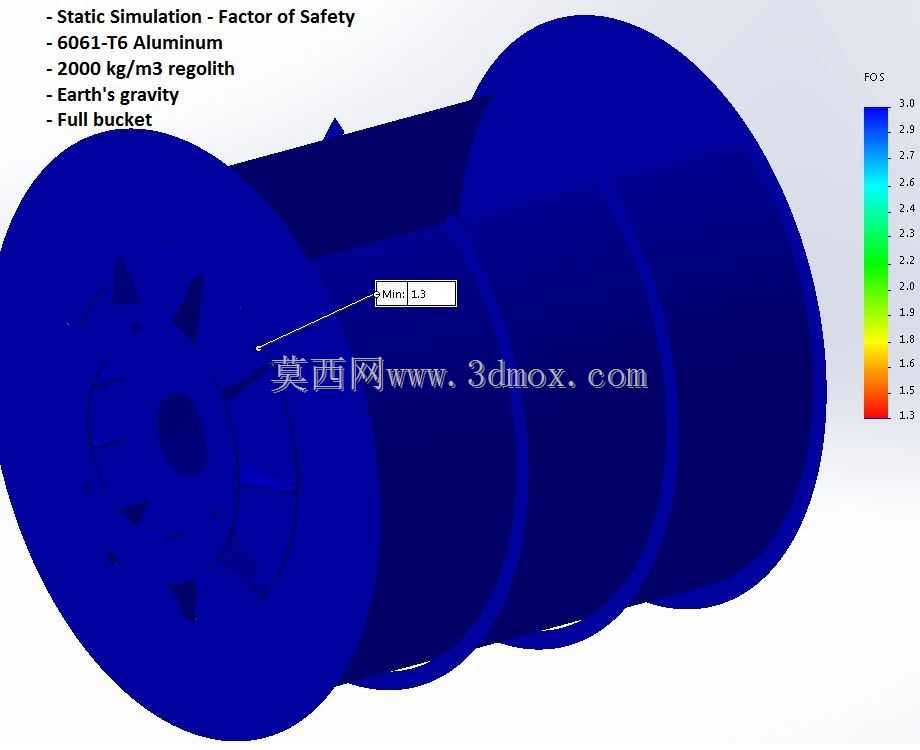

从结构设计思路来看，整个滚筒没有采用复杂异形构件，螺旋输送段直接通过标准轴耦合器与驱动臂连接，外部铲斗采用平板式安装板与筒身固定，后期维护更换铲齿、衬板时不需要拆解整个滚筒主体，适配采矿现场快修快换的作业需求。筒身设计时充分考虑了井下作业的恶劣工况，可选配聚合物内衬降低物料与筒壁的摩擦系数，自润滑轴承的填充率控制在0.9，可耐受常规作业温度与矿尘辐射环境，单筒额定铲斗容量19.8L，整体采用铝合金板材加工成型时自重可控制在4.5千克，安装时只需要匹配驱动轴的连接法兰尺寸，不需要额外改动主机臂的安装边界，适配多数中小型采掘主机的前端接口。

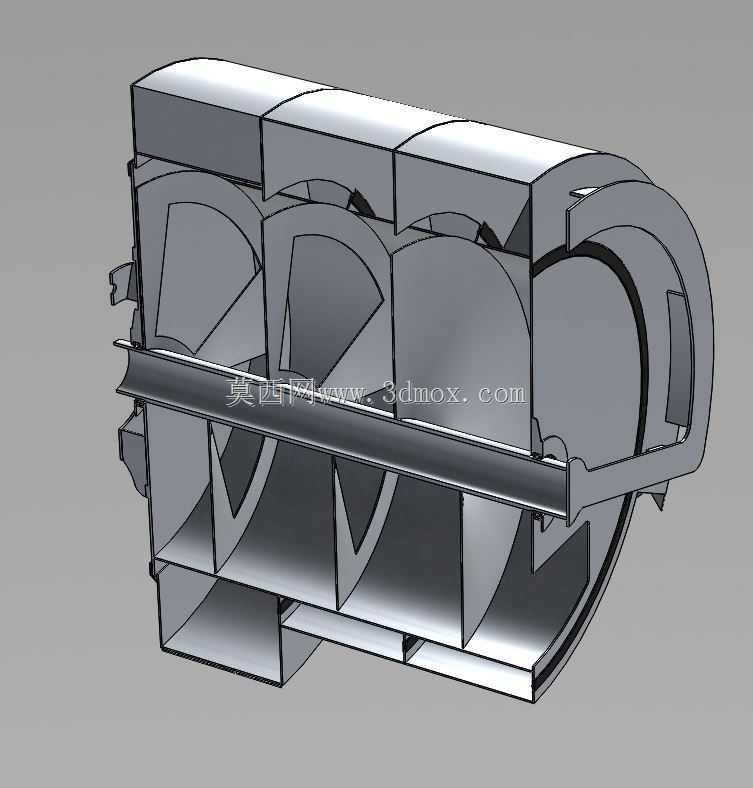

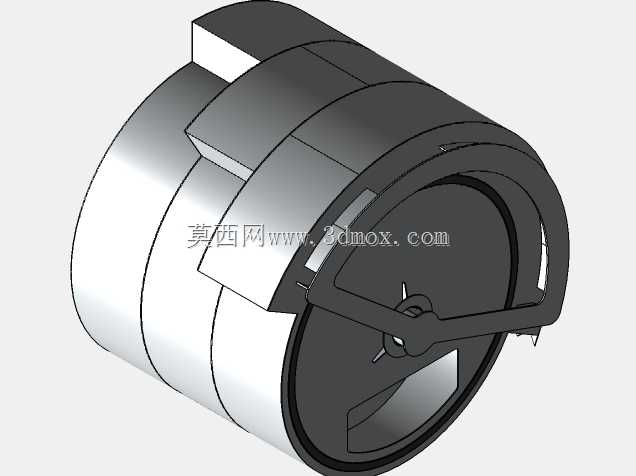

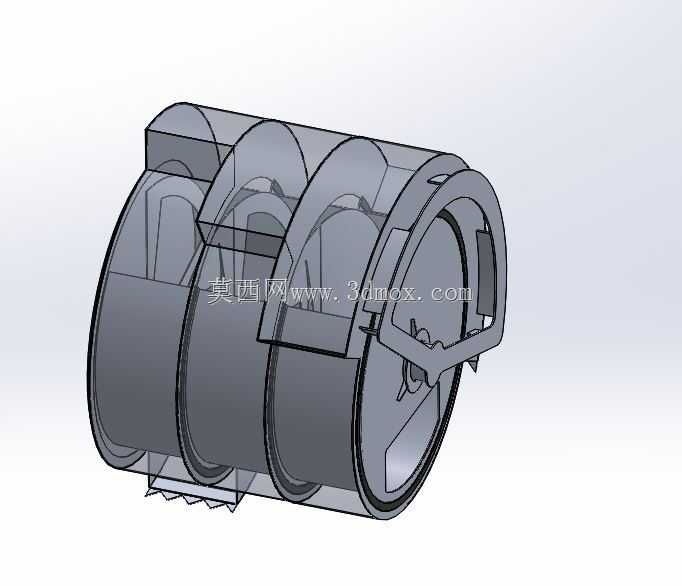

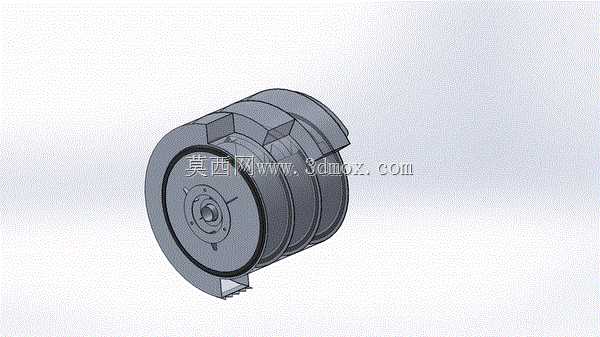

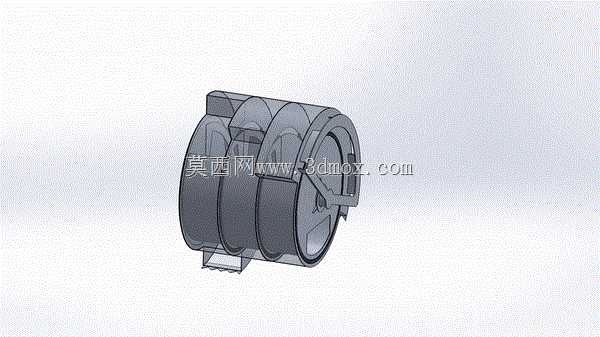

三维建模过程中，先绘制滚筒的内外筒旋转轮廓，通过螺旋线扫描生成连续的螺旋叶片结构，再单独拆分外侧铲斗、铲齿、端盖连接结构的独立零件，装配时先校验螺旋叶片与筒体内壁的间隙，避免转动时出现干涉，再模拟正反转工况下的物料推送路径，调整螺旋导程确保物料推送速度匹配取料效率，最后对安装板的连接孔位做同轴度校验，保证与驱动臂连接时的装配精度，整体建模完成后可通过剖面视图检查内部料腔的流畅度，避免出现直角积料的结构死角。
