侧夹链式柔性转弯输送设备结构

项目分类:3D模型 发布时间:2021-09-22 ID:279294
  • 侧夹链式柔性转弯输送设备结构
  • 侧夹链式柔性转弯输送设备结构
  • 侧夹链式柔性转弯输送设备结构
  • 侧夹链式柔性转弯输送设备结构
  • 侧夹链式柔性转弯输送设备结构

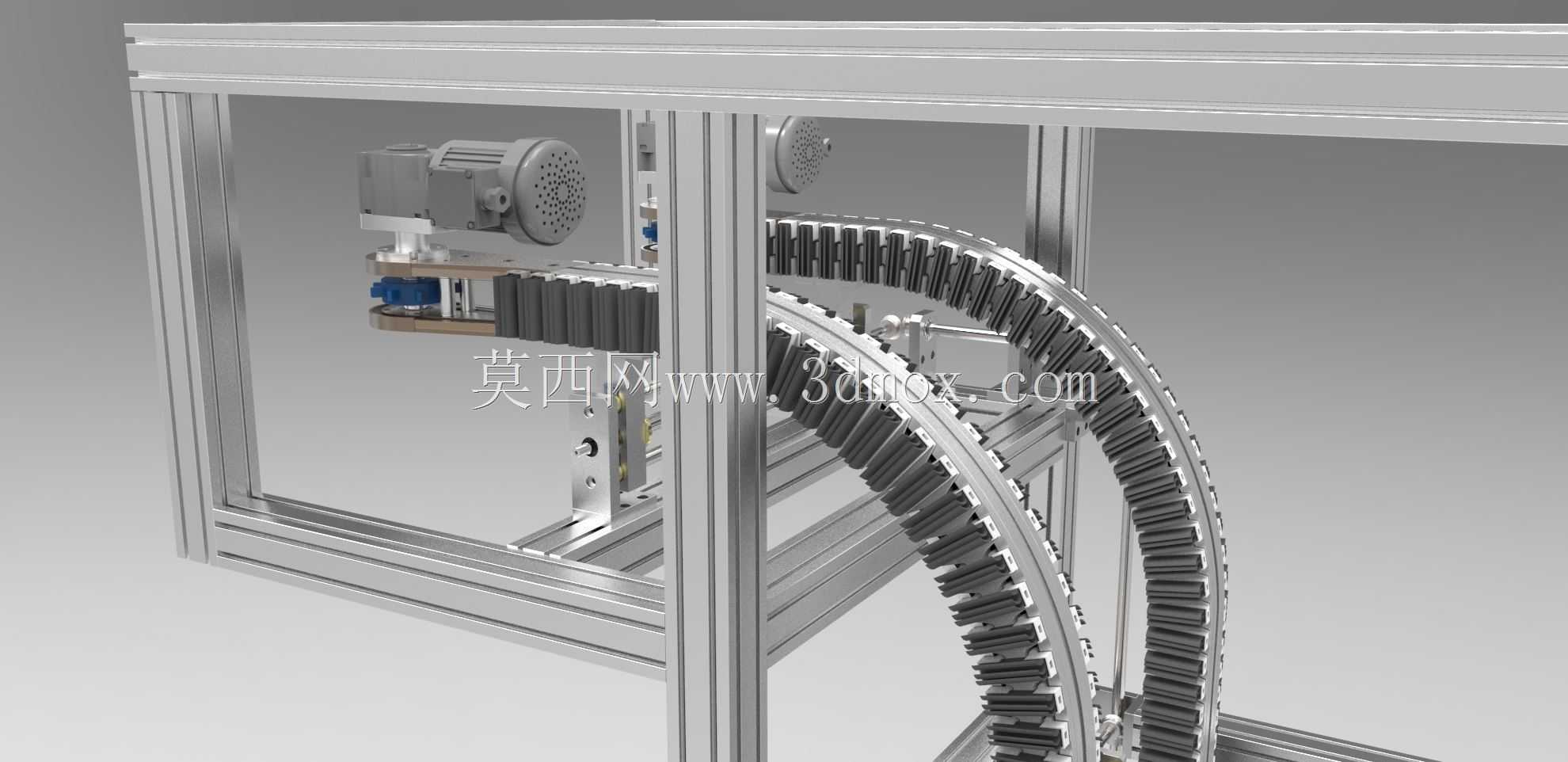

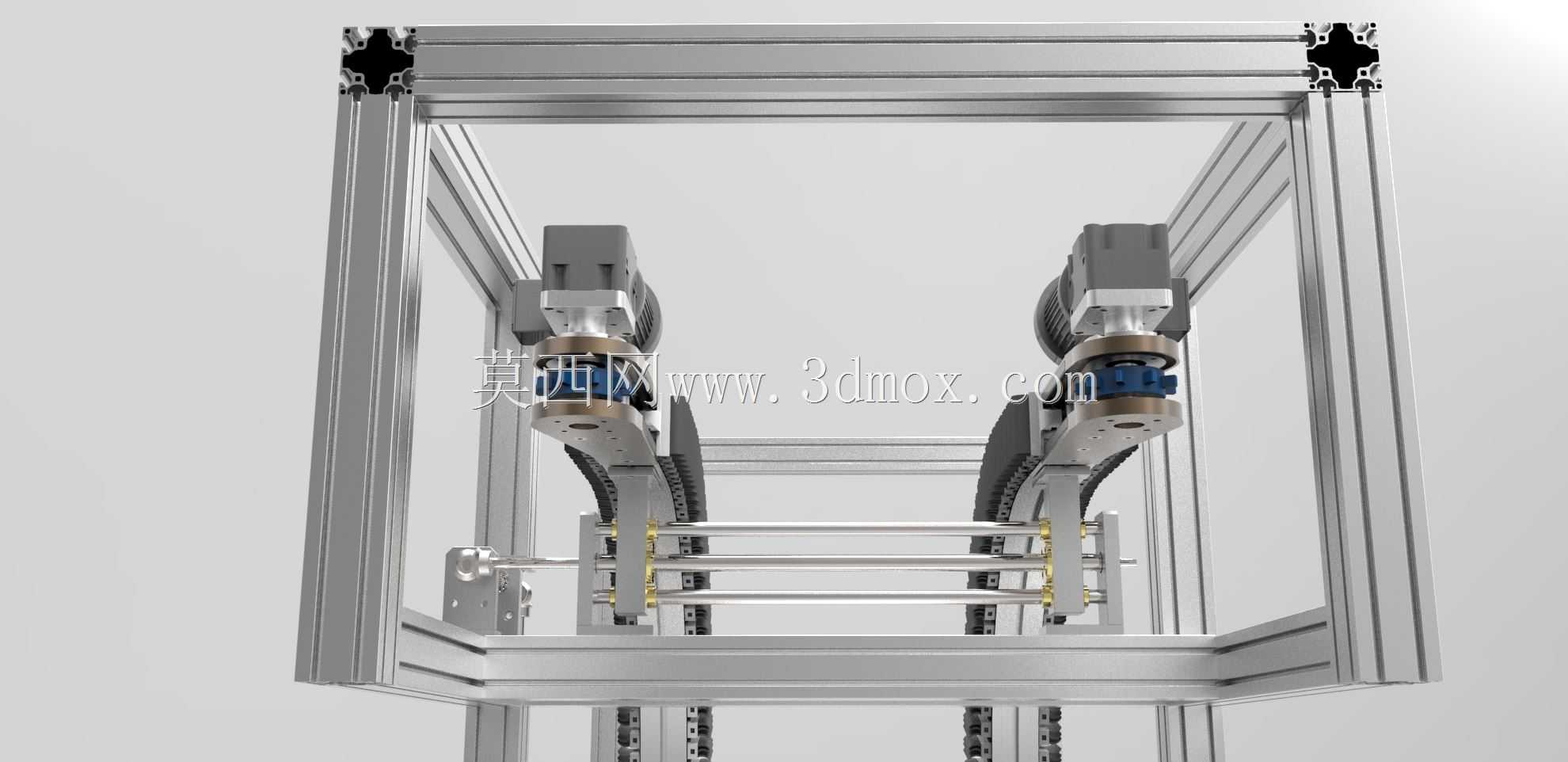

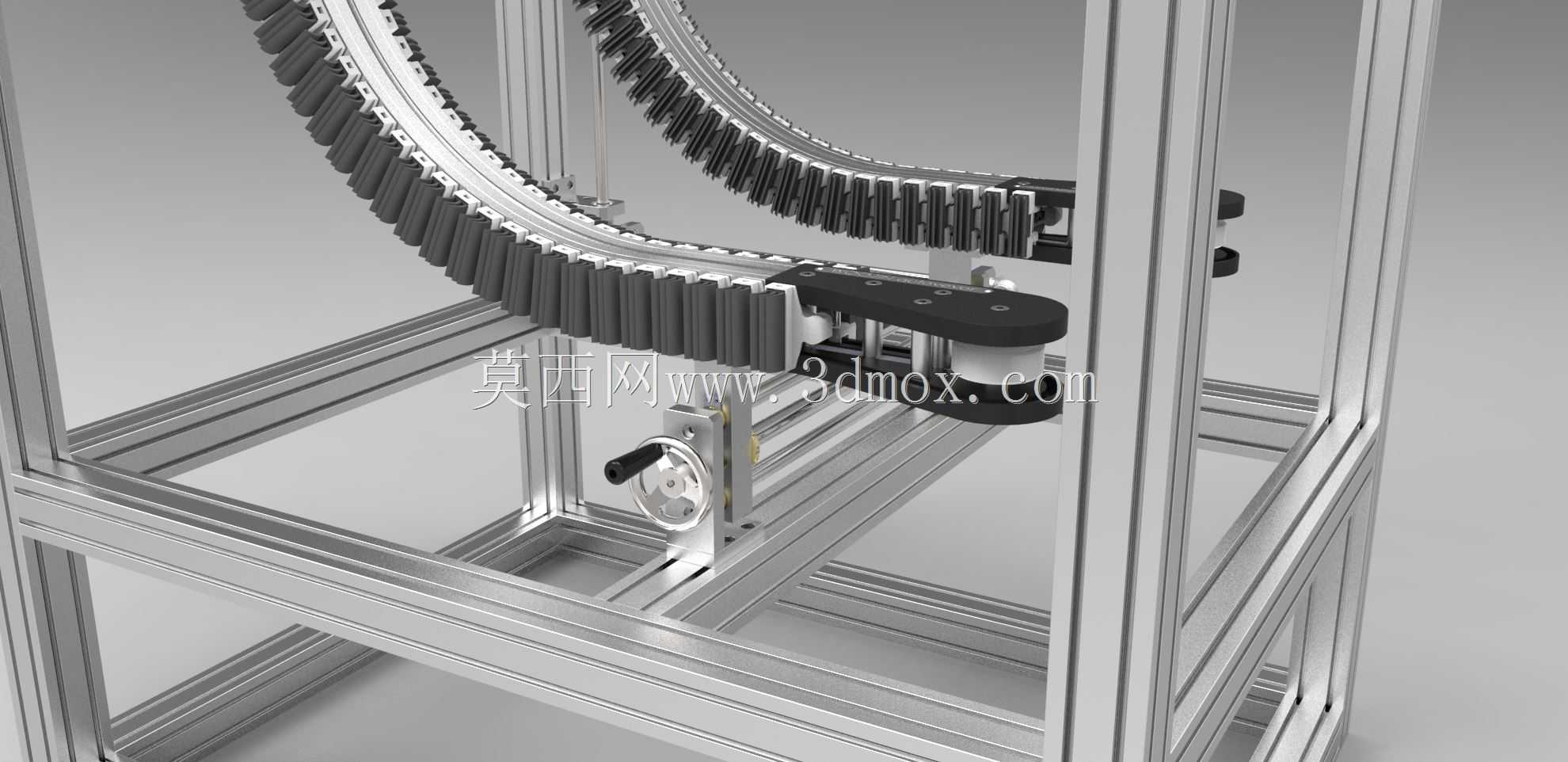

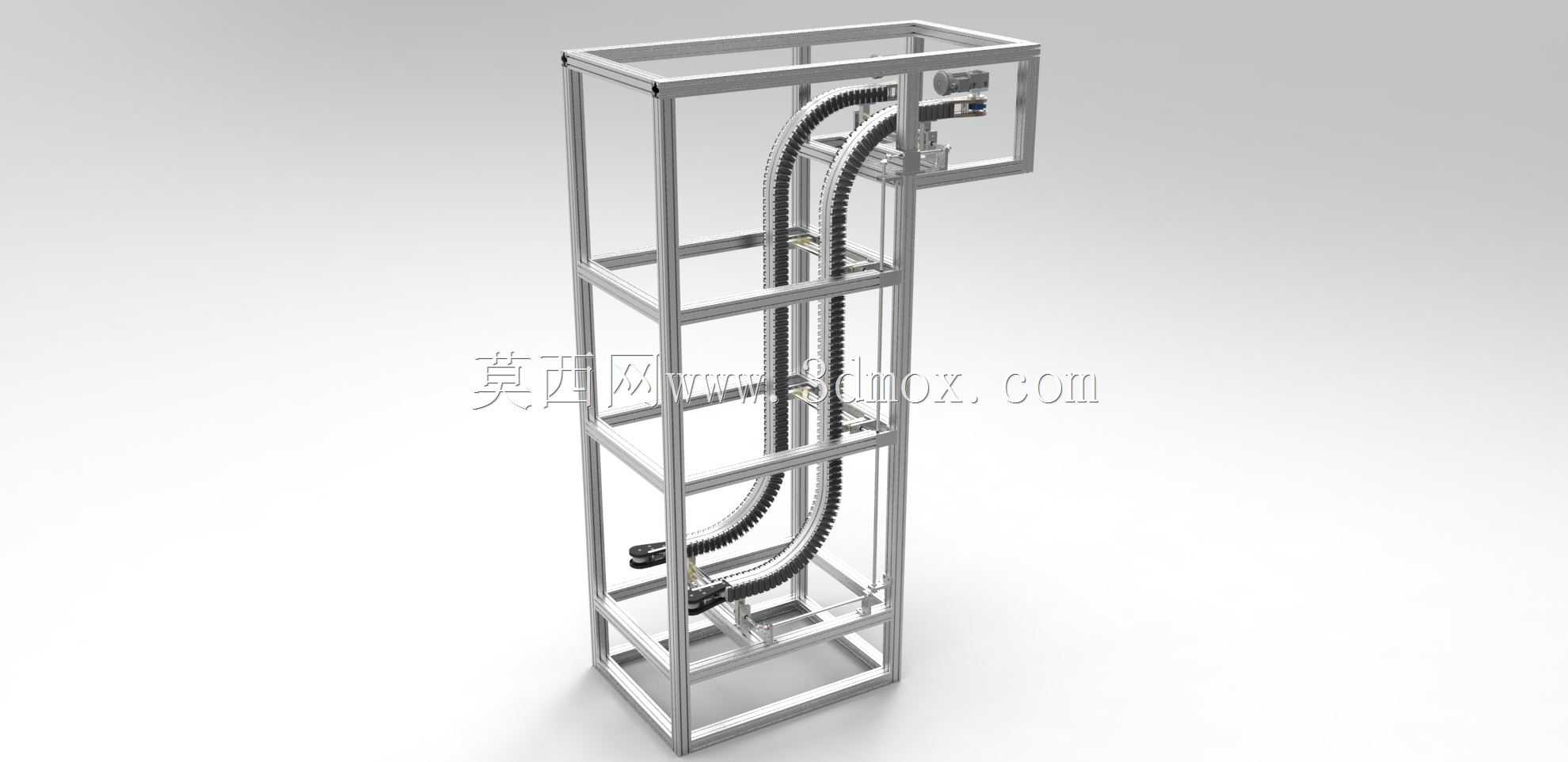

做这套侧夹链式输送结构的建模时,最先要明确的是现场的工位排布需求——这类设备大多用在包装线后段的瓶身、盒体转线工位,或是电子组装线里窄型工件的90度/180度转向输送,常规平皮带转弯机没法在转向时保持工件姿态稳定,侧夹的形式刚好能从两侧夹持工件,避免转弯时工件偏移、倾倒,尤其适合底面支撑不足、需要保持直立姿态输送的小件。建模第一步先搭铝型材机架的基准,先确定输送线的整体安装边界,转弯段的曲率半径要匹配常规车间的线体衔接尺寸,机架的型材选型要兼顾整体刚性,避免夹持传动时出现机架晃动影响输送精度。接下来处理夹持链条的选型与排布,两侧的夹持链条采用同步带轮配合驱动电机传动,转弯段的链条导轨要做顺滑的弧形导向,保证链条在转弯过程中不会出现卡滞、跳齿,链条上的夹持块采用柔性材质,建模时要预留夹持块的安装间隙,同时保证两侧链条的夹持间距可调——也就是图里标注的宽度调节装置,这个结构是通过手轮调节两侧导轨的相对位置,适配不同宽度的工件,调节行程要覆盖常见的工件尺寸范围,调节机构采用直线导轨导向,保证调节过程中两侧链条始终保持平行,不会出现夹偏的情况。驱动部分的建模要注意电机的安装位置,将驱动电机布置在直线段的端部,通过联轴器连接主动轴,主动轴上的链轮要做轴向定位,避免传动时链轮窜动,张紧结构布置在机架的从动端,通过调节螺栓调整从动轴的位置,实现链条张紧度的调整,张紧行程要满足链条长期使用后的伸长量补偿需求。建模过程中先绘制整体的布局草图,确定各段的长度、转弯半径、中心高度,再逐个生成零件特征,装配时先固定机架作为基准,再依次装配导轨、传动轮、链条组件、调节机构、驱动单元,最后做干涉检查,重点确认转弯段链条与导轨、夹持块与工件通道之间没有干涉,调节宽度时两侧机构不会出现碰撞,同时要验证传动路径的顺滑性,保证链条在整个运行路径中都能得到有效导向。这类设备的实际使用中,还要考虑夹持力的适配,针对不同重量、材质的工件,可以通过更换不同硬度的夹持块,或是调整两侧链条的间距来控制夹持力,既保证输送过程中工件不会滑落,又不会夹伤工件表面,机架底部预留脚轮和调平脚杯的安装位,方便设备的移位和现场安装调平。
