交错编织柔性防护网结构三维设计

这类交错编织的网状构件，在工业场景中覆盖的应用范围极广，小到设备通风口的防护隔网、流体管路中的粗滤支撑网，大到物料输送线的防滑承托网、安全防护区域的隔离围网，都能见到同结构的产品。实际选型时首先要匹配安装边界的尺寸要求，网面的幅宽、经纬条的排布密度直接决定了构件的透孔率，既需要满足通风、过料或者透水的流通需求，也要保证足够的结构强度，阻挡对应尺寸的异物穿过，避免设备卡滞或者安全隐患。

建模过程中不需要做冗余的阵列堆砌，先梳理经纬两个方向条体的空间走向：经向条体按照固定的波幅做周期性的空间弯曲，波峰波谷的位置刚好和纬向条体的弯曲位置形成交错咬合，保证每一个交叉位置都能形成稳定的贴合，不会出现条体悬空错位的问题。先绘制单根经向条的扫掠路径，路径的曲率要做平滑过渡，不能出现锐角拐点，否则后续做实体扫掠的时候会出现特征报错，也不符合实际编织工艺中条体弯折的应力特性——实际生产中不管是金属丝还是工程塑料条，弯折半径都不能小于材料本身的最小弯折半径，不然会出现断裂或者应力集中的问题。

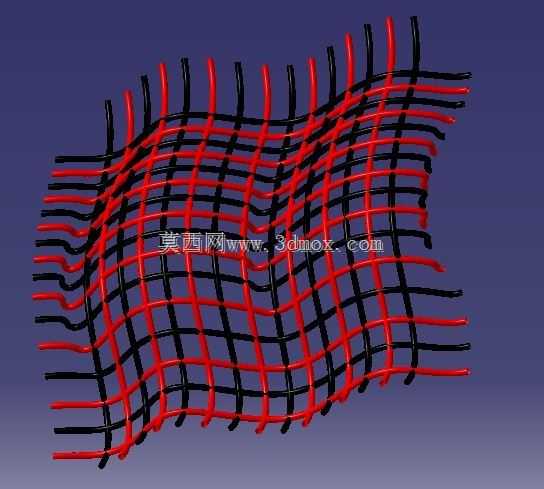

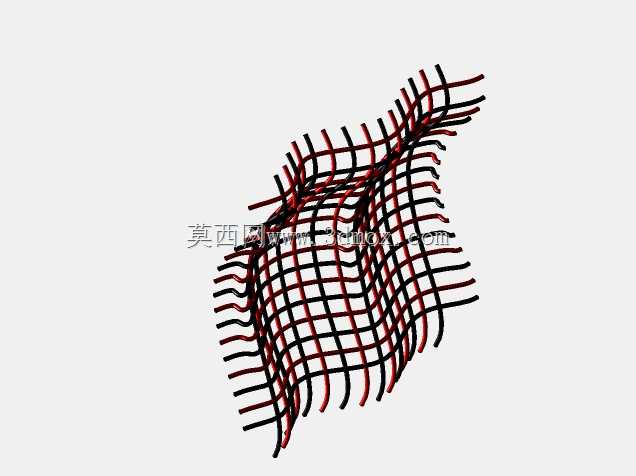

完成单根经向条的实体建模后，按照设计的网孔间距做线性阵列，阵列的数量根据网面的设计幅宽调整，之后再绘制纬向条的扫掠路径，注意纬向条的弯曲方向和经向条垂直，每一段的凹陷位置刚好卡在相邻两根经向条的凸起位置，模拟真实编织过程中条体互相压合的状态，避免两个方向的实体出现干涉。所有条体建模完成后，给网面整体添加一个平缓的曲面变形特征，模拟网面在实际安装时受重力或者张紧力产生的自然垂度，让模型更贴近真实使用的状态，而不是完全平整的理想化结构。

设计时还要考虑条体的截面尺寸，根据使用场景的承重或者防护要求选择圆形或者扁形截面：如果是用于流体过滤的场景，圆形截面的条体对流体的阻力更小，不容易挂留杂质；如果是用于物料承托的场景，扁形截面的条体和物料的接触面积更大，承托稳定性更好。安装边界的位置要预留足够的压边余量，方便后续和框架做压合或者螺栓固定，避免网面在受拉扯的时候出现脱丝散开的问题。
