Syntron电磁振动给料设备三维结构设计

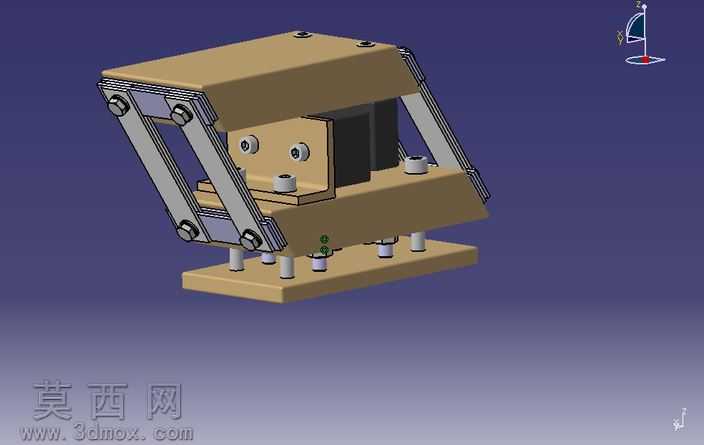

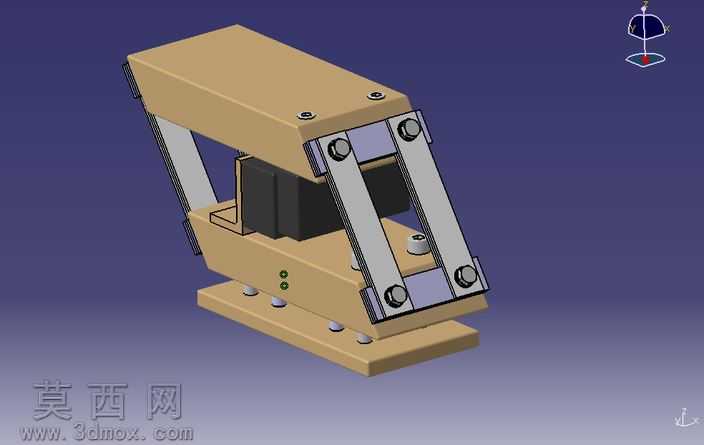

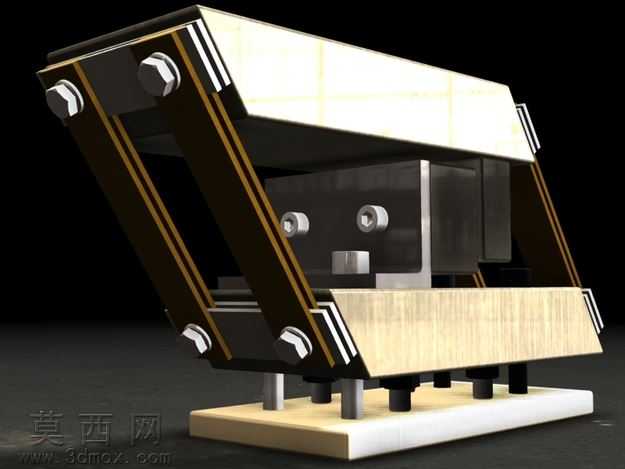

本模型为电磁驱动式振动给料设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计装配规范，对各组成部件的尺寸配合、安装定位进行了精准还原。模型主体分为上部料槽承载架、中部电磁驱动模组、下部安装底座三个核心模块，承载架与底座之间采用斜向布置的弹性板簧组件连接，板簧通过螺栓紧固件分别与上下基座固定，形成可实现定向微幅摆动的平行四边形连杆结构，保证振动过程中料槽运动轨迹稳定一致。中部电磁驱动部分包含铁芯、线圈、衔铁等核心电磁组件，建模时还原了线圈的绕装结构、铁芯与衔铁的间隙配合关系，以及驱动模块的安装固定结构，清晰展现电磁力驱动振动的工作原理。材质渲染方面，对金属结构件赋予哑光金属漆材质，板簧组件赋予弹簧钢材质效果，电磁线圈部分赋予绝缘漆包线质感，紧固件采用镀锌螺栓的金属光泽效果，底座部分做了氧化发黑的表面处理渲染，不同部件的材质区分清晰，便于识别各部分功能结构。设计思路上，该给料机利用电磁吸合与板簧回弹的往复作用产生高频微幅振动，使料槽内的物料沿设定方向匀速移动，实现均匀给料的功能，建模时重点还原了振动导向结构的角度设计、电磁组件的安装位置、各连接部位的紧固件排布，完整呈现了这类小型电磁给料设备的典型结构特征，可用于机械结构教学、给料设备方案参考、相关产品的结构优化设计参考，模型各部件可独立拆分编辑，能够清晰展示内部装配关系与运动逻辑。
