费斯托气动气缸装配结构三维设计

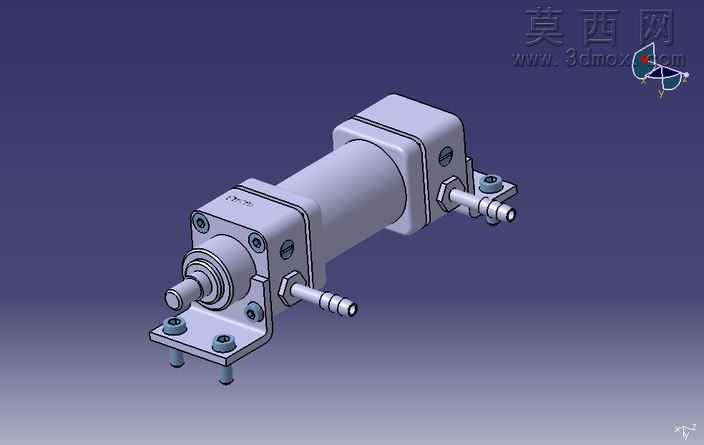

本作品为费斯托气动气缸的三维装配模型，采用CATIA软件完成全参数化建模与装配约束搭建，建模过程严格遵循气动元件的实际尺寸规范与装配逻辑，完整还原了该款气缸的全部结构细节。模型构建阶段首先完成各独立零件的建模：包含缸筒、前后端盖、活塞杆、安装脚架、气路接头、紧固螺栓、密封组件等全部零件，针对缸筒部分采用拉伸与薄壁特征结合的方式构建，还原金属缸体的均匀壁厚结构；端盖部分通过凸台、孔位、倒角特征的组合，精准还原端盖与缸筒的配合止口、螺栓安装孔、活塞杆过孔的位置精度；活塞杆部分采用回转特征建模，还原杆身的同轴度要求与端部的连接结构；安装脚架通过钣金折弯特征与安装孔位的组合，还原脚架的支撑结构与安装定位点；气路接头部分还原了快插接口的锥面结构与外螺纹连接段，紧固螺栓则按照标准件参数完成六角头与螺纹段的建模。装配阶段采用自下而上的装配思路，首先以缸筒为固定基准件，通过同轴配合、端面贴合约束完成前后端盖与缸筒的装配，再通过同轴约束将活塞杆穿入端盖与缸筒内部，添加轴向的滑动自由度模拟气缸的伸缩动作，随后通过螺栓配合约束将安装脚架固定在前端盖对应位置，再将气路接头通过螺纹配合约束安装在端盖的气口位置，最后完成所有密封件、紧固件的装配，全程校验各零件间的干涉情况，确保装配关系与实际产品完全一致。渲染阶段为不同零件赋予对应材质：缸筒与端盖赋予哑光银灰色金属材质，模拟铝合金阳极氧化的表面质感；活塞杆赋予亮面镀铬金属材质，还原活塞杆表面的高光金属效果；安装脚架与螺栓赋予镀锌钢材质，气路接头的塑料部分赋予深灰色工程塑料材质，密封件赋予黑色橡胶材质；场景采用深紫渐变背景，搭配柔和的三点布光，突出气缸的结构轮廓与材质质感，清晰展现各部件的装配位置与连接关系。该模型为非功能性展示用装配模型，主要用于大型自动化设备装配场景的布局搭建，可直接导入大型装配体中作为气动执行元件的占位模型，帮助设计人员快速完成设备的气路布局与安装空间校验，模型结构完整，装配层级清晰，各零件可单独编辑修改，适配不同规格同类型气缸的参数化调整需求。
