单耳挂式商务蓝牙耳机结构设计

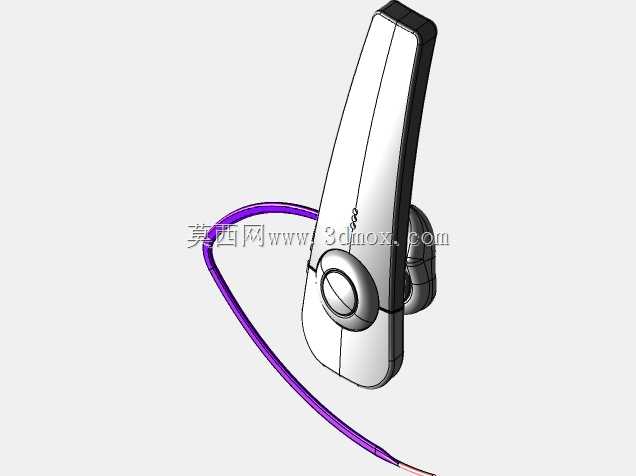

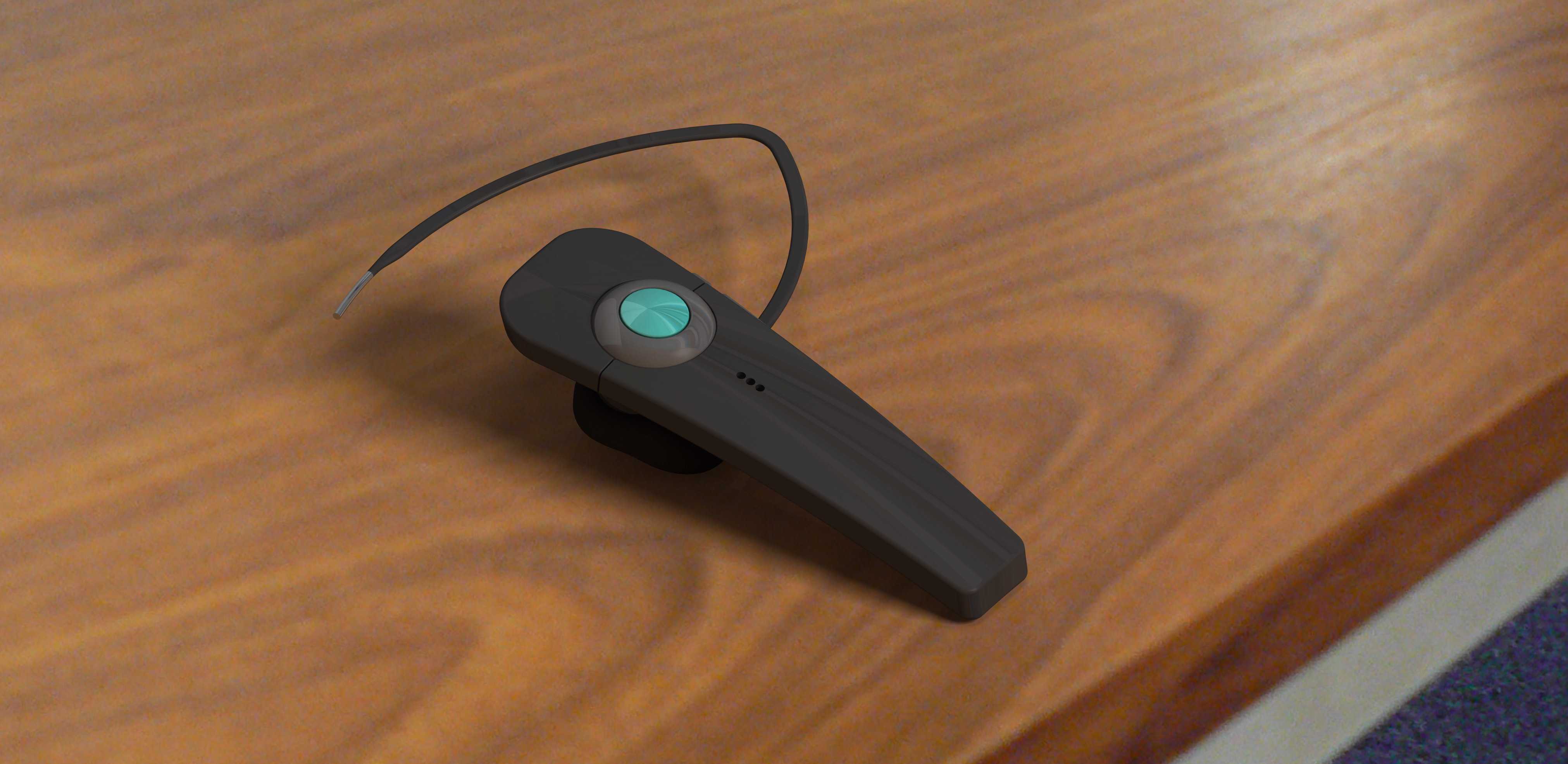

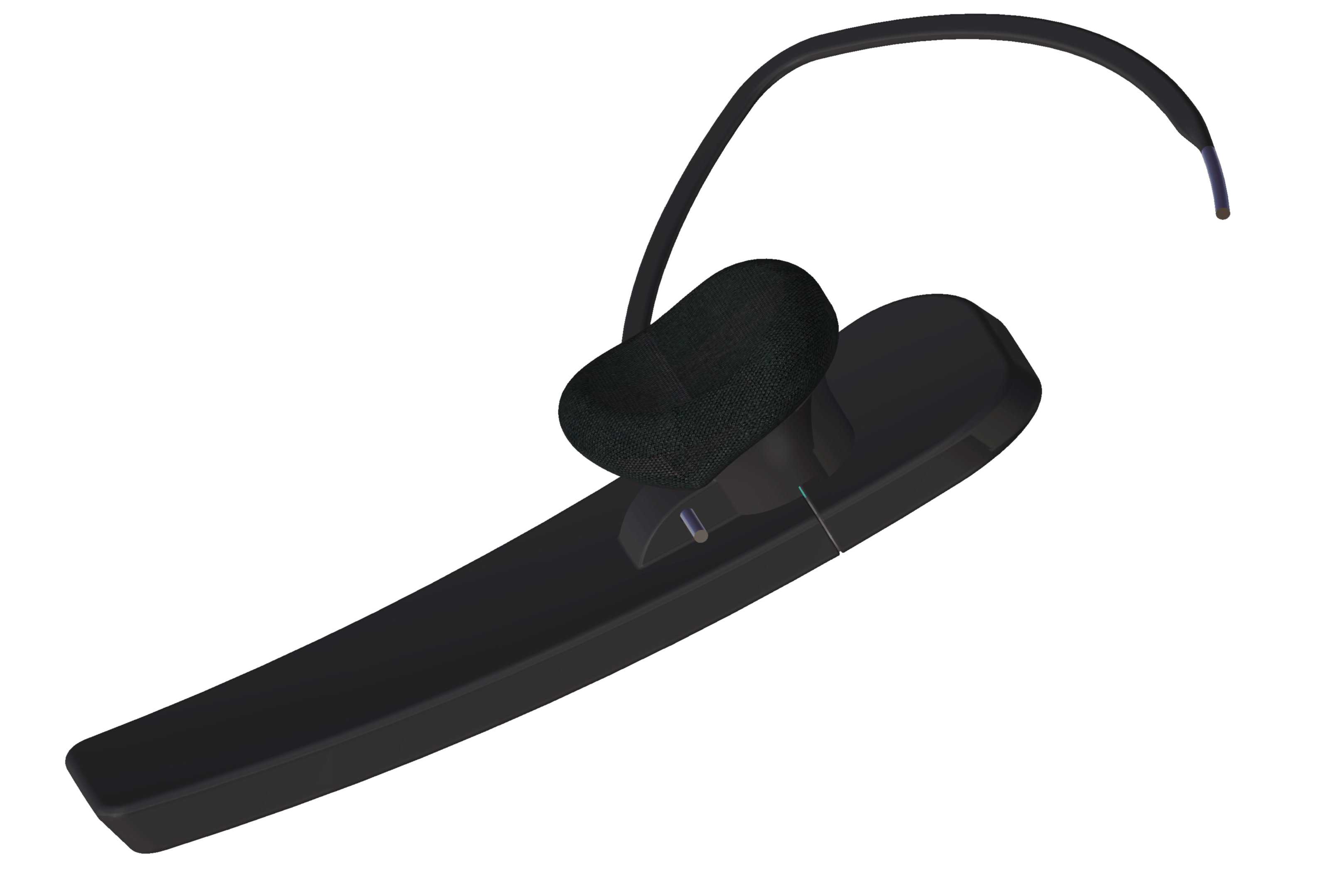

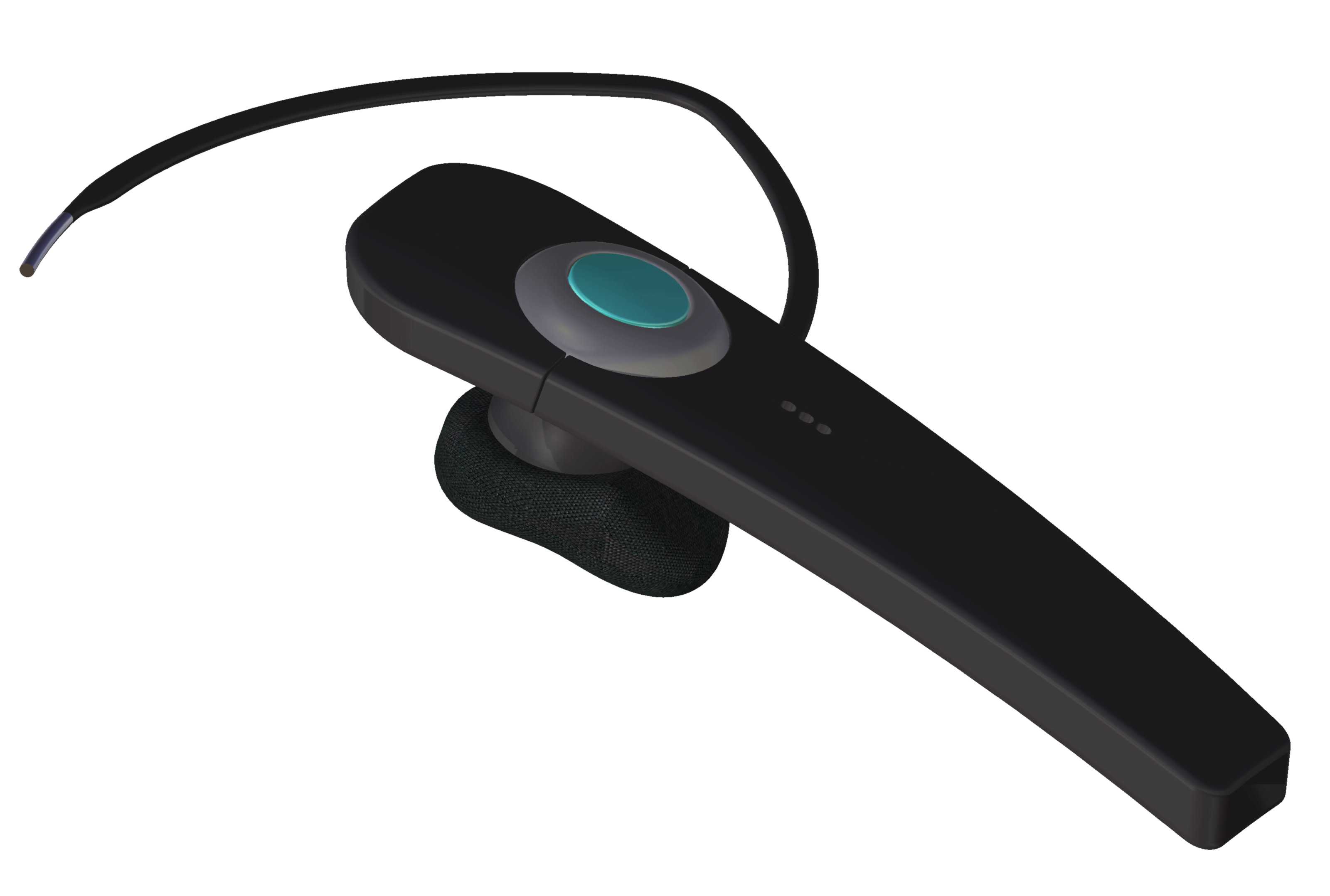

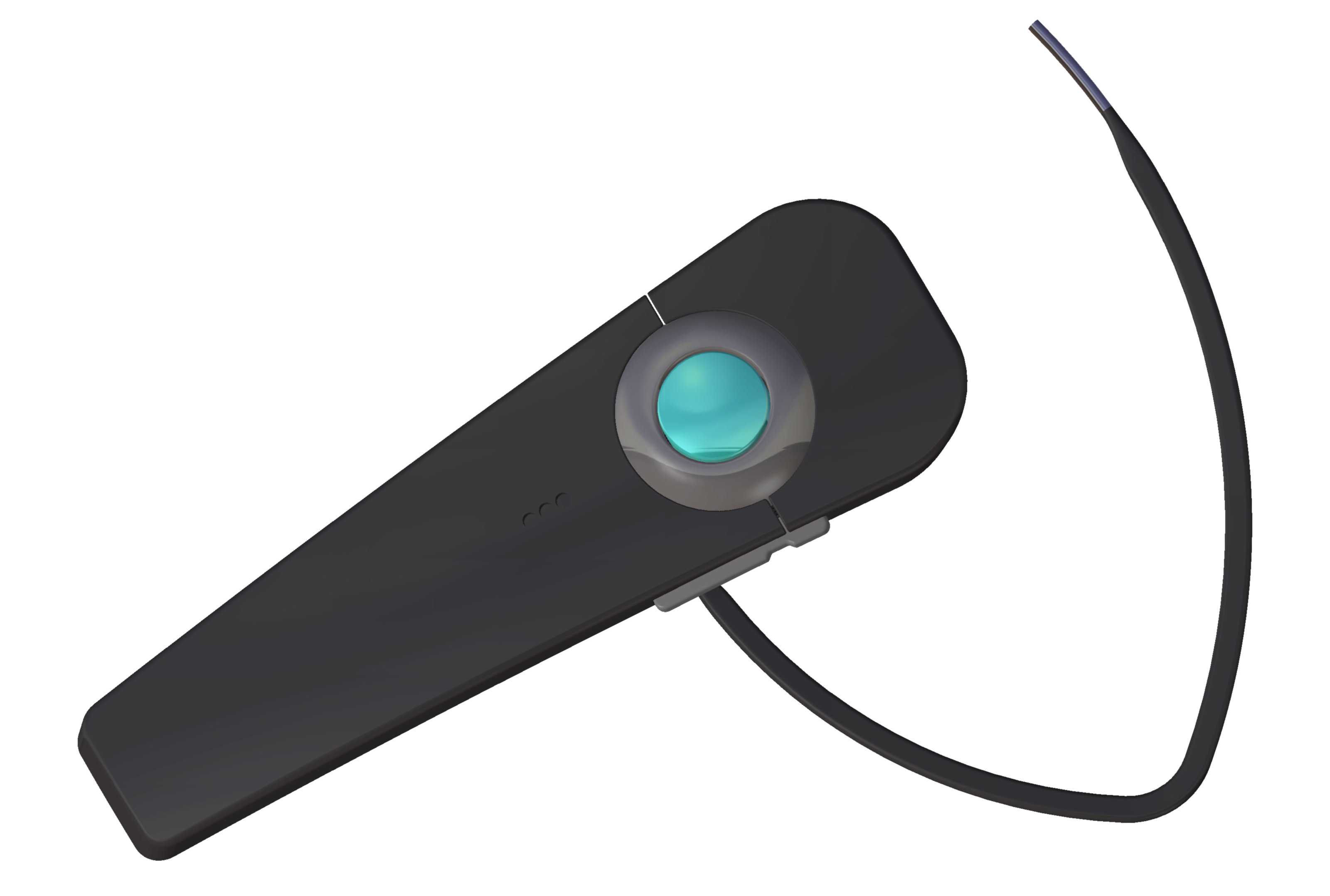

这款单耳挂式蓝牙耳机的建模工作，首先要锚定日常通勤、驾驶通话、办公会议这类高频使用场景的实际需求，毕竟这类设备的核心诉求是长时间佩戴无压迫感、通话拾音清晰、操作按键盲操便捷。建模初期先确定整体外形的尺寸边界：整机主体长度控制在68mm左右，最宽处18mm，耳挂部分采用弹性弧形结构，适配不同耳郭尺寸，安装佩戴时不需要额外配件，直接挂于耳廓外侧即可，耳塞部分采用软胶贴合耳道的结构，保证佩戴稳固性同时不会产生胀痛感。画图时先从主体壳体的曲面搭建入手，先绘制主体的中心引导线，确定机身从耳塞端到尾端的收腰弧度，这个弧度既要贴合脸颊侧面的轮廓，避免佩戴时硌脸，也要给内部的PCB板、麦克风、电池预留足够的安装空间。耳挂部分单独做曲面拆分，因为实际生产中这部分是软胶材质，和主体硬胶壳体做装配配合，建模时要预留0.15mm的装配间隙，保证后期组装时卡扣结构能顺利卡合。功能按键的设计放在机身外侧最突出的位置，也就是图中能看到的圆形多功能键，按键直径10mm，表面做轻微内凹处理，方便用户戴手套或者盲操时能快速定位，按键下方的三个小孔是通话麦克风的拾音孔，建模时要注意孔位的倾斜角度，对准用户嘴部方向，提升通话拾音的指向性，降低环境噪音的收录。建模过程中先做主体的实体拆分，把上下壳体的分型面做在机身侧面的棱线位置，这样既可以隐藏合模线，也能提升壳体的装配强度，电池仓设计在机身尾端，利用尾端的厚度空间放置圆柱形锂电池，平衡整机的重量分布，避免佩戴时出现前端下坠的情况。耳塞部分的软胶套做可拆卸结构，建模时预留卡接槽，方便用户更换不同尺寸的耳塞套适配不同耳道。整个建模过程先搭建整体的骨架曲线，确认所有部件的位置边界没有干涉后，再逐个做实体特征和曲面细节，最后做装配校验，确认耳挂转动角度、按键行程、孔位贯通性都符合实际生产的要求，避免后期开模出现结构干涉问题。
