透明笔杆按动式圆珠笔结构设计

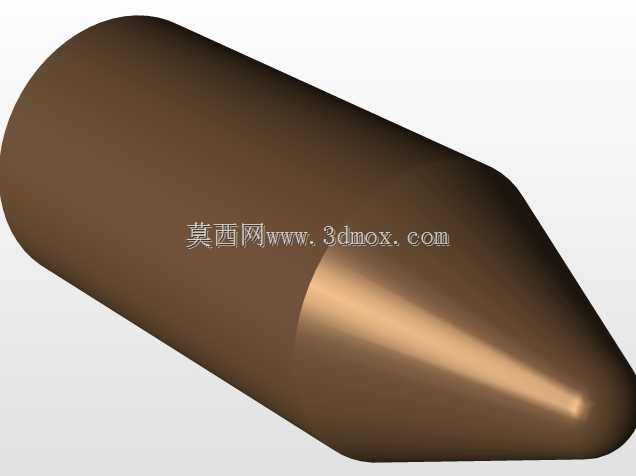

日常办公场景中，按动式圆珠笔是桌面书写工具里普及率极高的品类，这款透明笔杆的圆珠笔结构，在建模阶段优先考虑了量产装配的公差配合逻辑，先从内部的笔芯导向通道开始搭建基准，笔杆采用透明AS材质的壁厚设定，整体壁厚控制在1.2mm，既保证注塑成型时的流动性，也能避免薄壁处的缩水变形，笔杆总长度控制在142mm，最大握持处直径10.2mm，符合成年人手部握持的人机工程尺寸，笔夹部分采用和笔尖锥套一致的POM材质，和笔杆上端的卡扣配合预留0.1mm的装配间隙，不需要额外粘接就能实现卡紧固定，日常夹在笔记本、工装口袋时不会轻易脱落。建模时先绘制笔杆的回转体截面，通过旋转命令生成主体结构，再对笔杆表面的防滑筋做阵列处理，防滑筋的凸起高度0.3mm，间距1.5mm，握持时不会因为手汗出现打滑的情况，笔尖的锥套部分做了15度的锥面过渡，和笔杆前端的内孔采用H7/h6的间隙配合，装配时可以直接压入到位，内部的按动卡位结构藏在笔杆尾端，和笔夹的安装位做了集成设计，减少了单独零件的数量，整笔算上笔芯、弹簧一共只有6个零件，大幅降低了注塑模具的开模成本。在实际的学生考试、办公记录、车间巡检记录等场景下，这种透明笔杆的设计可以直观看到内部笔芯的剩余墨量，避免出现写到一半断墨的尴尬情况，笔夹的弹性变形量控制在3mm以内，反复夹取超过500次也不会出现塑性变形，建模过程中对所有配合面都做了拔模处理，外表面拔模角度1度，内孔配合面拔模角度0.5度，保证注塑脱模时不会出现刮伤表面的问题，笔杆尾部的按动按钮做了圆弧过渡，按动时的触感反馈清晰，弹簧的压缩行程设定为4mm，按动压力控制在15N左右，符合日常书写的按动力度习惯，不会因为按动太硬造成手指疲劳，也不会因为力度太轻出现误触收回笔尖的情况。渲染阶段对透明笔杆的材质做了折射参数调整，还原AS塑料的通透质感，黑色的笔尖和笔夹部分做了哑光磨砂的材质设定，避免亮面塑料容易留指纹的问题，整体结构没有多余的装饰特征，所有造型特征都服务于装配和使用功能，没有为了外观增加不必要的曲面结构，降低了后续模具加工的难度，笔芯的安装通道直径4.2mm，可以兼容市面上绝大多数的通用按动式笔芯，用户后续替换笔芯不需要专门找同品牌配件，提升了产品的使用适配性。
