长板9区前锋滑板结构三维设计

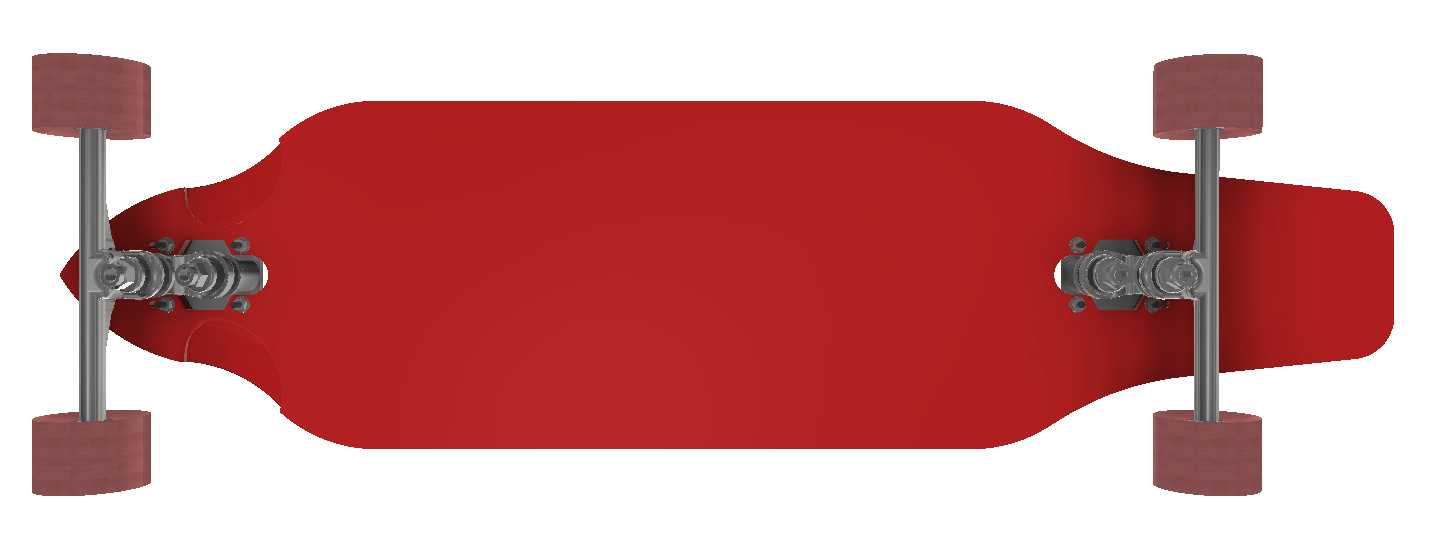

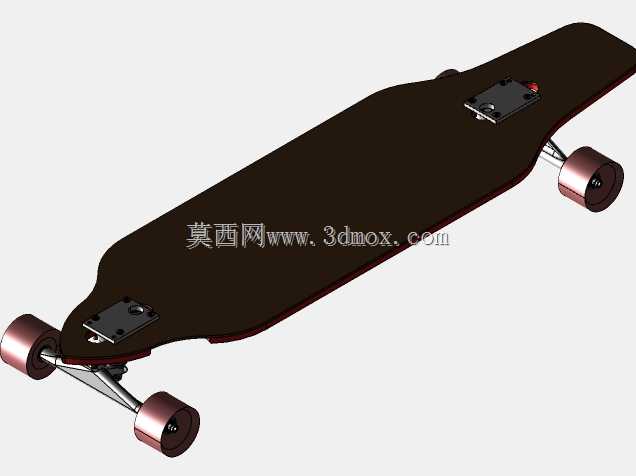

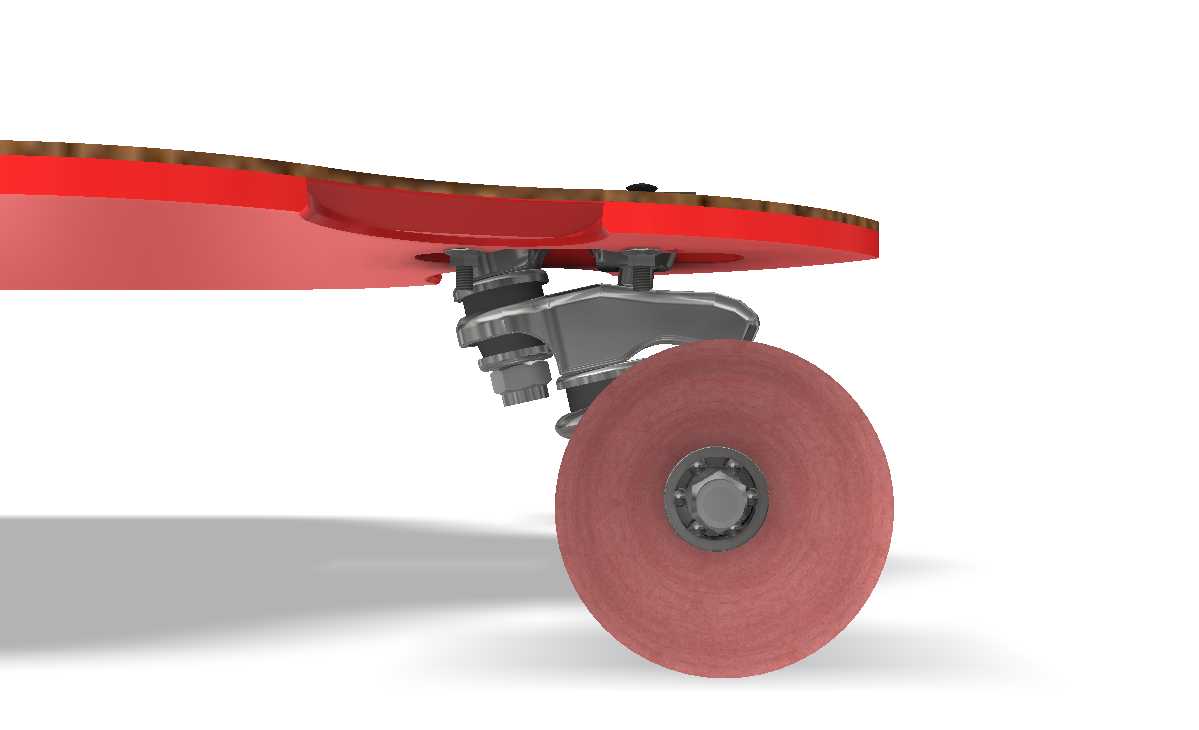

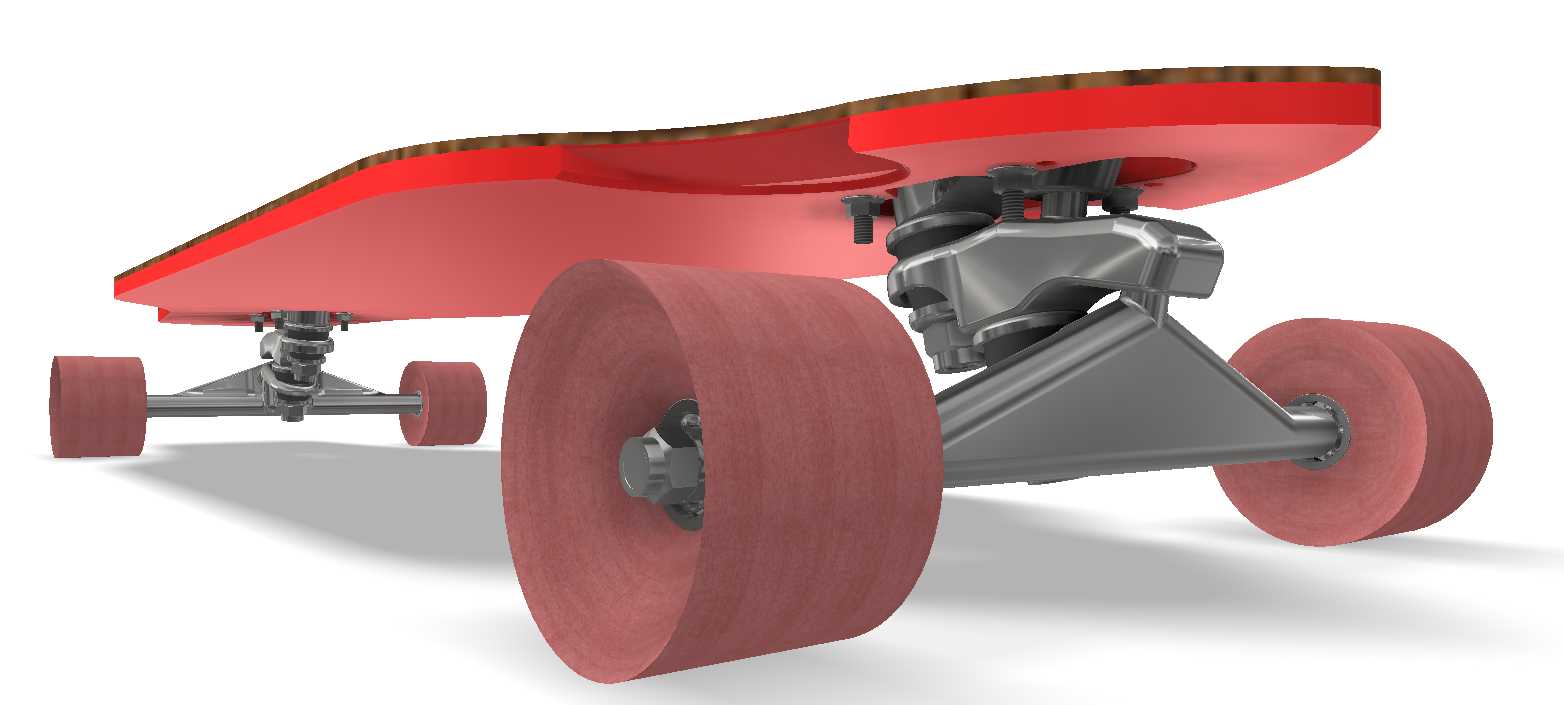

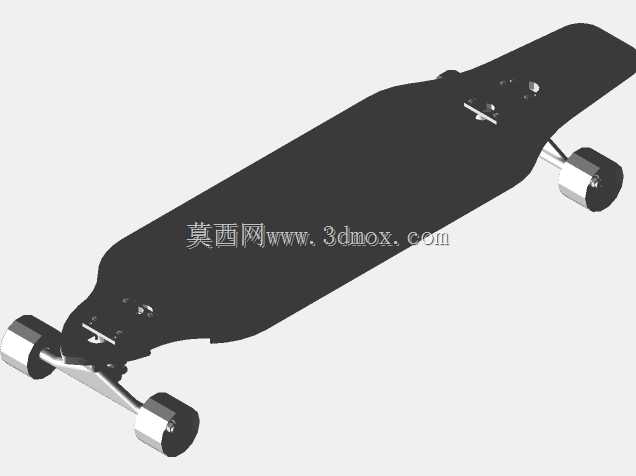

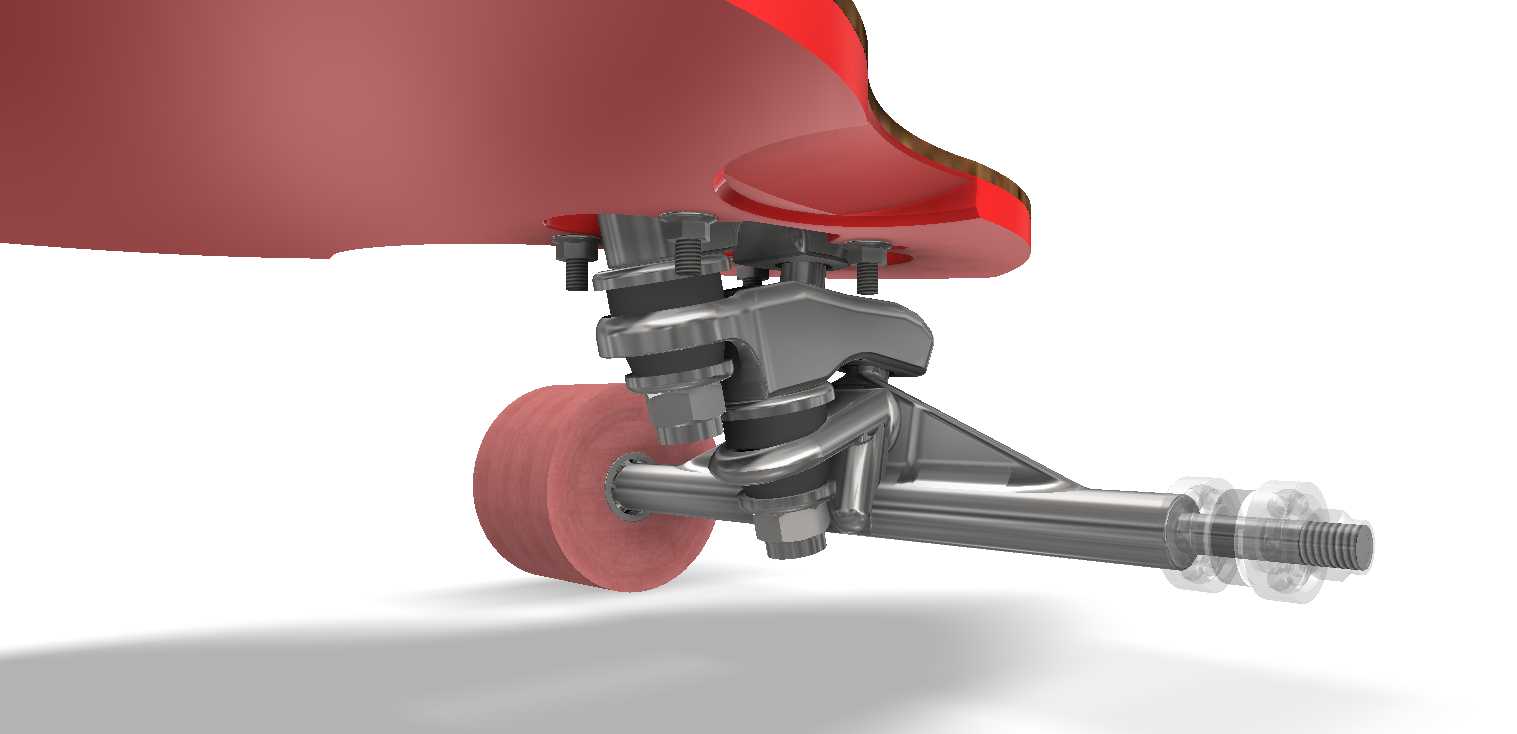

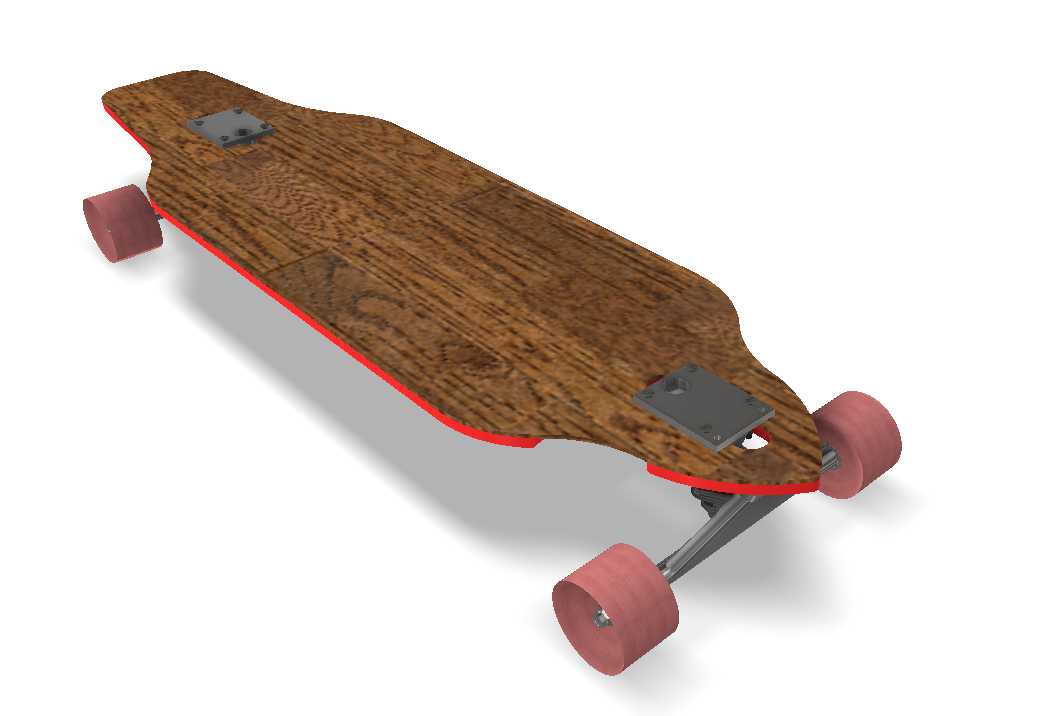

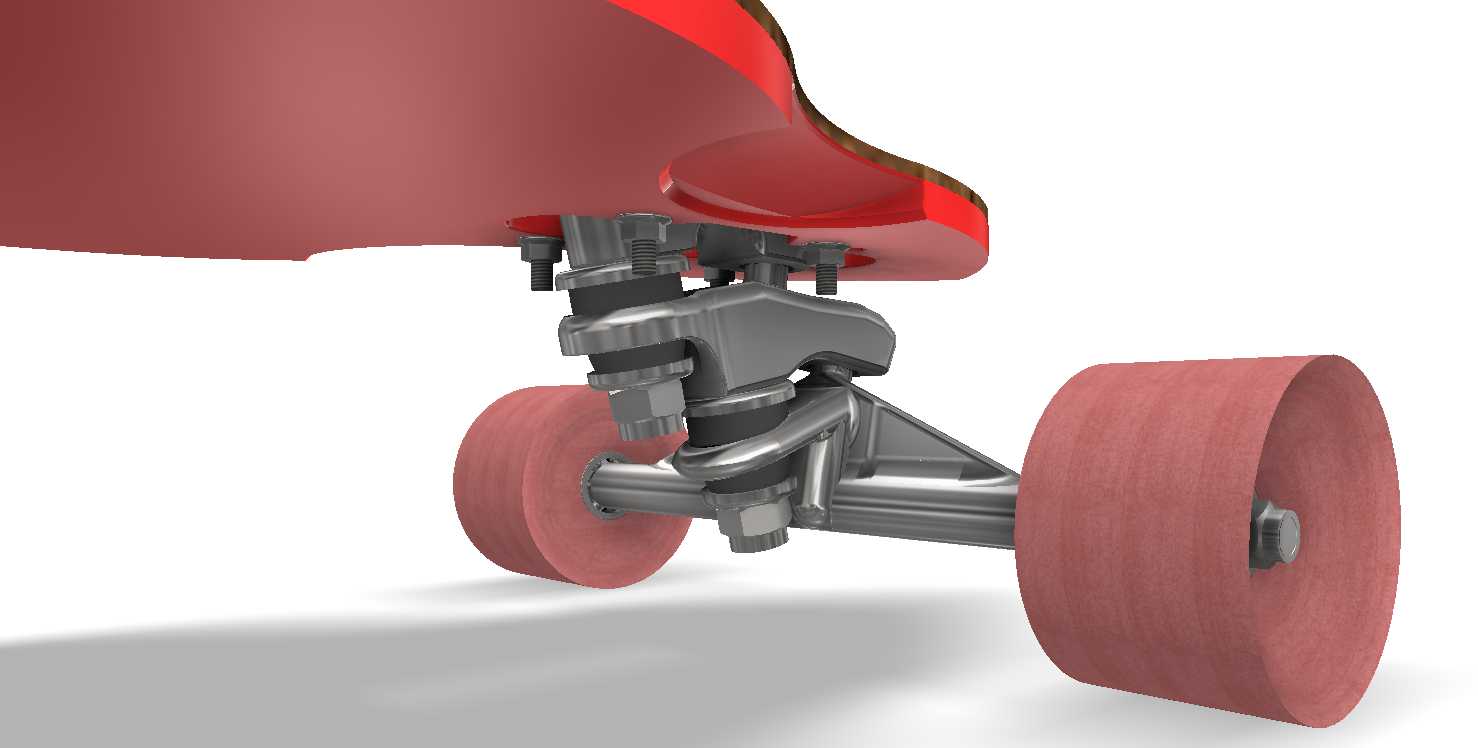

做这套长板结构的建模，最初是帮本地滑板俱乐部做定制款板面的前期结构验证，毕竟街式长板在做动作落地时，桥座位置的应力集中很容易导致板面分层开裂，之前俱乐部拿的量产款经常出现板尾断裂的问题，所以建模的时候最先敲定的是板面的弧度参数，脚窝位置做了12mm的下沉深度，既保证滑行时的脚感贴合，又能在做压板转弯时给脚侧足够的支撑，板长控制在117cm，板头板尾的翘起角度分别做了18度和15度，适配街式动作的抬板需求。建模的时候先从板面的曲面开始做，先画出板面的侧视轮廓线，再投影出俯视的板型边线，用放样命令生成基础曲面后，再对脚窝位置做曲面偏移，做出脚窝的凹陷弧度，板边缘做了3mm的圆角过渡，避免边缘应力集中。之后是桥组的建模，也就是滑板的支架部分，这部分是承重核心，主桥钉的安装孔位和板面的预埋螺母位置严格对齐，孔位间距做了标准的180mm长板桥距，桥的主体用铸铝件的结构来建模，主桥钉的轴套位置做了0.2mm的间隙配合，保证转向时的PU垫有足够的形变空间，桥的转向轴倾斜角度做了50度，兼顾滑行稳定性和转向灵活性。轮组部分的建模，轮子直径做了70mm，轮宽52mm，轮面做了轻微的弧面设计，减少滑行时的摩擦阻力，轮芯的轴承安装位做了标准608轴承的配合尺寸，安装间隙留了0.05mm，保证轴承压入后不会出现旷量，轮边做了1mm的圆角，避免做slide动作时轮边崩裂。整个装配的时候，先把桥组通过主桥钉固定在板面的预设孔位，再把轮组通过轴承穿在桥的两端轴上，轴端的螺母安装位留了足够的螺纹长度，保证锁紧后轮子能顺畅转动没有卡滞。实际应用里，这类长板既可以用于日常刷街通勤，也能适配街区的道具动作，建模时特意把板面的玻纤夹层位置做了分层建模，验证不同层数玻纤对板身强度的影响，桥座位置的板面厚度做了12mm的加厚处理，比板身其他位置厚3mm，抵消落地时的冲击载荷。建模过程中反复调整了桥的安装位置，把前后桥的安装点往板中心偏移了5mm，让板头板尾的重量分配更均匀，做豚跳动作时更容易抬板。
