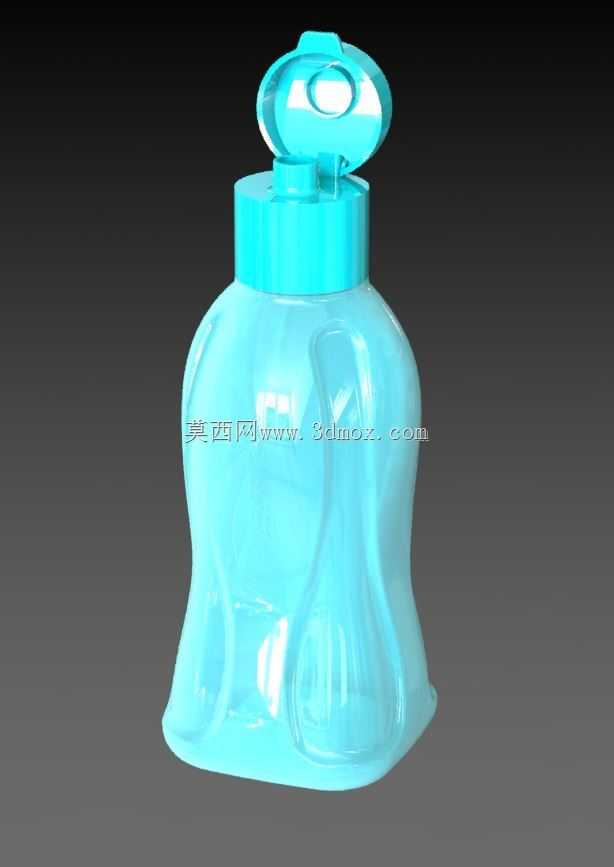

带翻盖波浪造型透明塑料储液瓶

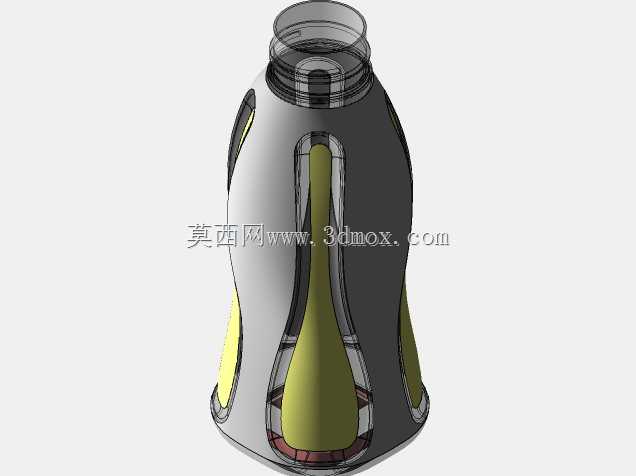

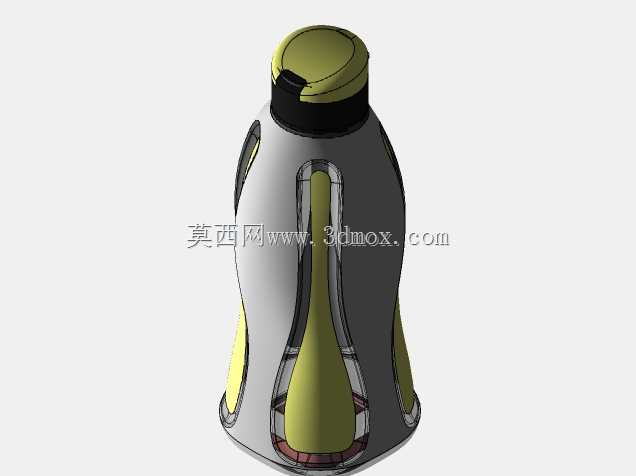

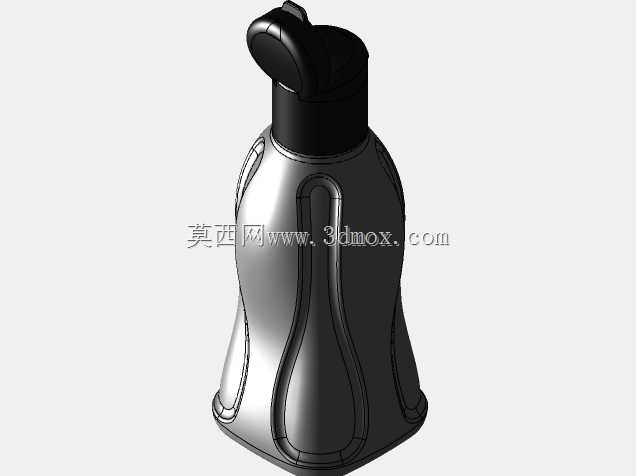

这类带翻盖的波浪造型透明储液瓶，主要面向日化洗护、便携分装场景使用，日常可承载洗手液、沐浴露分装液或是旅行装护肤水剂，翻盖结构能实现单手开合，按压翻盖顶部的卡扣位即可掀开瓶口，闭合时卡扣与瓶口颈部的凸台卡合，能避免日常携带过程中液体漏出，透明瓶身可以直观观察内部剩余液位，方便用户及时补充内容物。从结构设计层面看，瓶身的波浪曲面并非单纯的装饰造型，曲面形成的内凹弧度刚好贴合人手握持的指腹轮廓，日常拿取时能增加手部与瓶身的接触摩擦力，即便瓶身沾有水渍也不易打滑，同时曲面结构相比直筒瓶身，能提升薄壁塑料瓶的抗挤压能力，减少运输堆叠过程中瓶身凹陷变形的概率。建模过程中先绘制瓶身的基础轮廓草图，以瓶底中心为原点定位，先做出瓶身的对称基准面，勾勒出波浪曲面的截面引导线，通过放样命令生成瓶身的主体曲面，之后对曲面进行加厚处理，壁厚控制在1.2mm到1.5mm区间，匹配常规吹塑成型的工艺要求，避免壁厚不均导致的成型缺陷。瓶口部分单独建模，先做出颈部的安装凸台，凸台外径匹配翻盖的配合尺寸，预留0.1mm的装配间隙保证翻盖转动顺畅，翻盖部分通过旋转命令做出主体结构，再绘制卡扣的卡位特征，翻盖与瓶口的连接位做薄壁铰接结构，模拟实际塑料件的活页连接效果。瓶身底部做轻微的内凹处理，保证放置时的平面度，避免瓶底成型收缩导致放置不稳，整个模型的装配边界以瓶身最大外轮廓为基准，最大直径处约85mm，整体高度含瓶盖约110mm，适配常规的便携收纳包尺寸，也能匹配市面上通用的瓶口封口膜、外标签贴装尺寸，后续如果要做开模生产，可直接在现有模型基础上添加拔模斜度，拆分吹塑模与注塑盖的模具型腔，减少二次建模的工作量。建模时需要注意瓶身曲面的顺滑度，所有曲面交接处做G2连续处理，避免出现棱角导致的应力集中，同时翻盖与瓶口的配合位要做干涉检查，确保开合过程中没有结构碰撞，透明材质的渲染部分单独设置材质折射率，模拟PET塑料的透光效果，方便直观查看整体造型的呈现效果。
