民用航空涡轮喷气式发动机外观结构展示模型

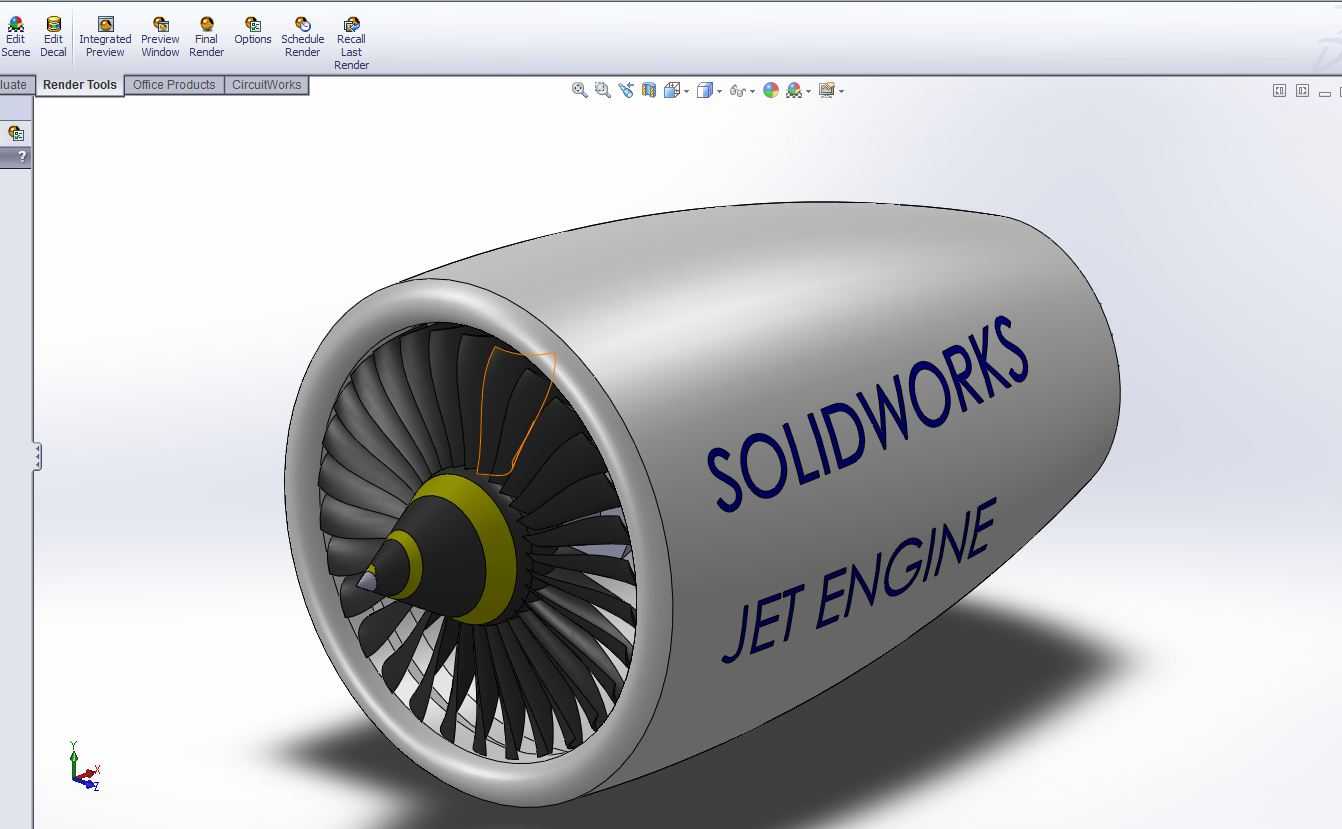

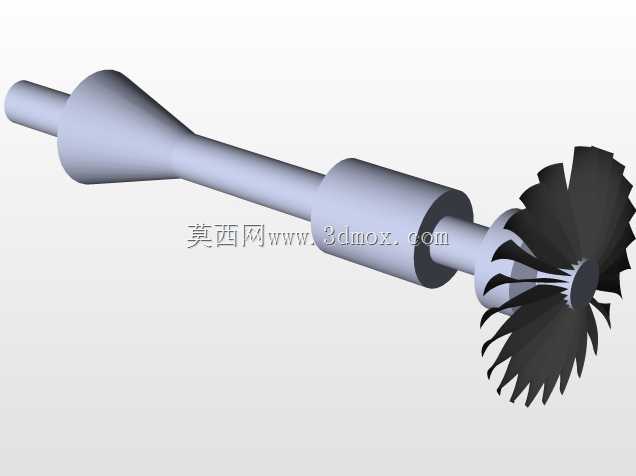

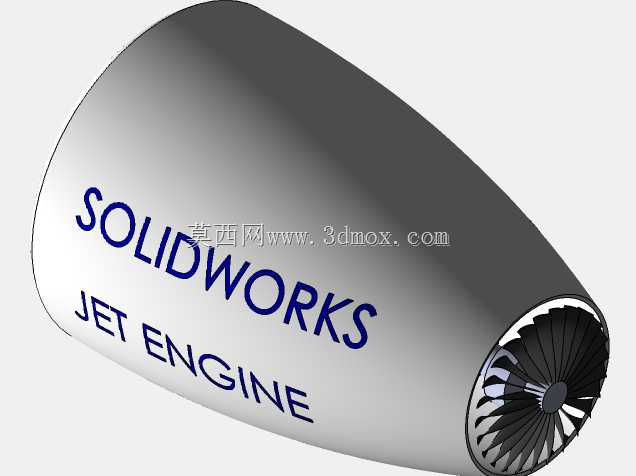

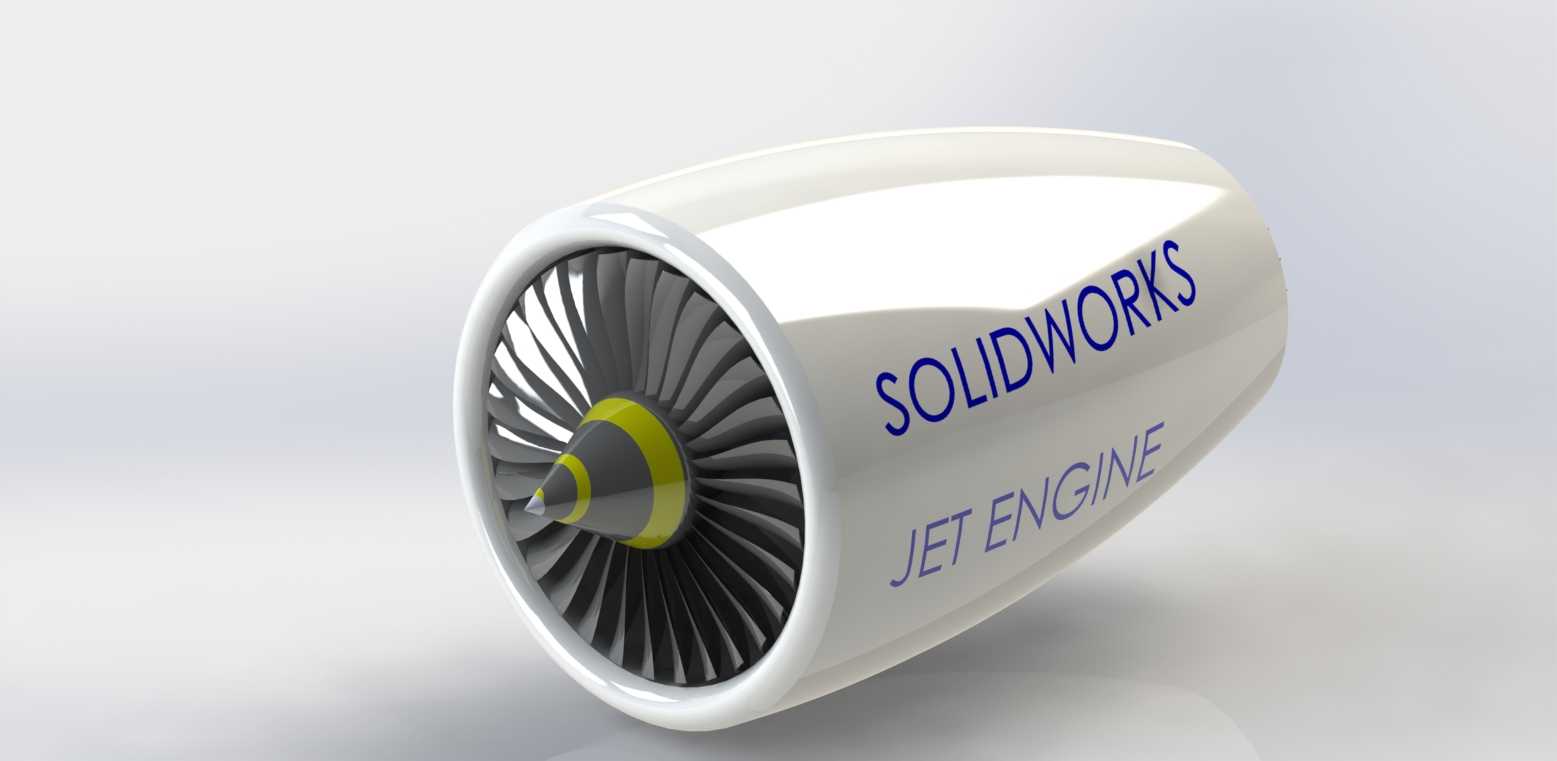

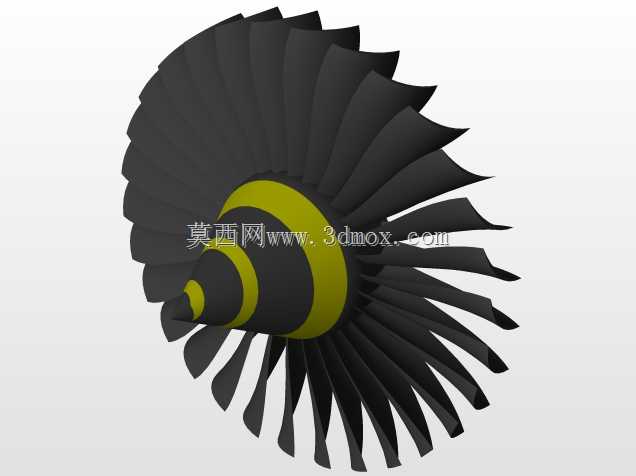

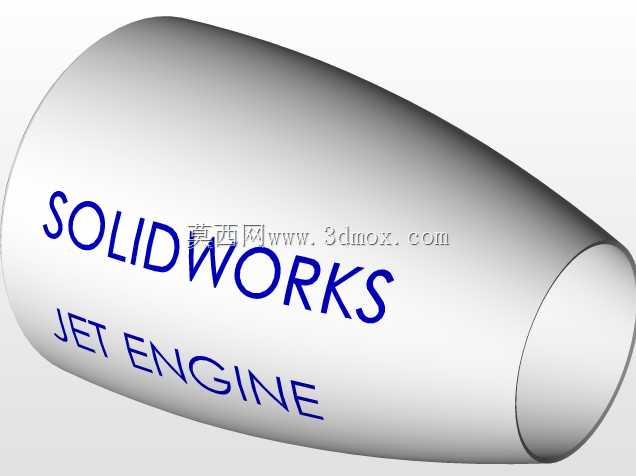

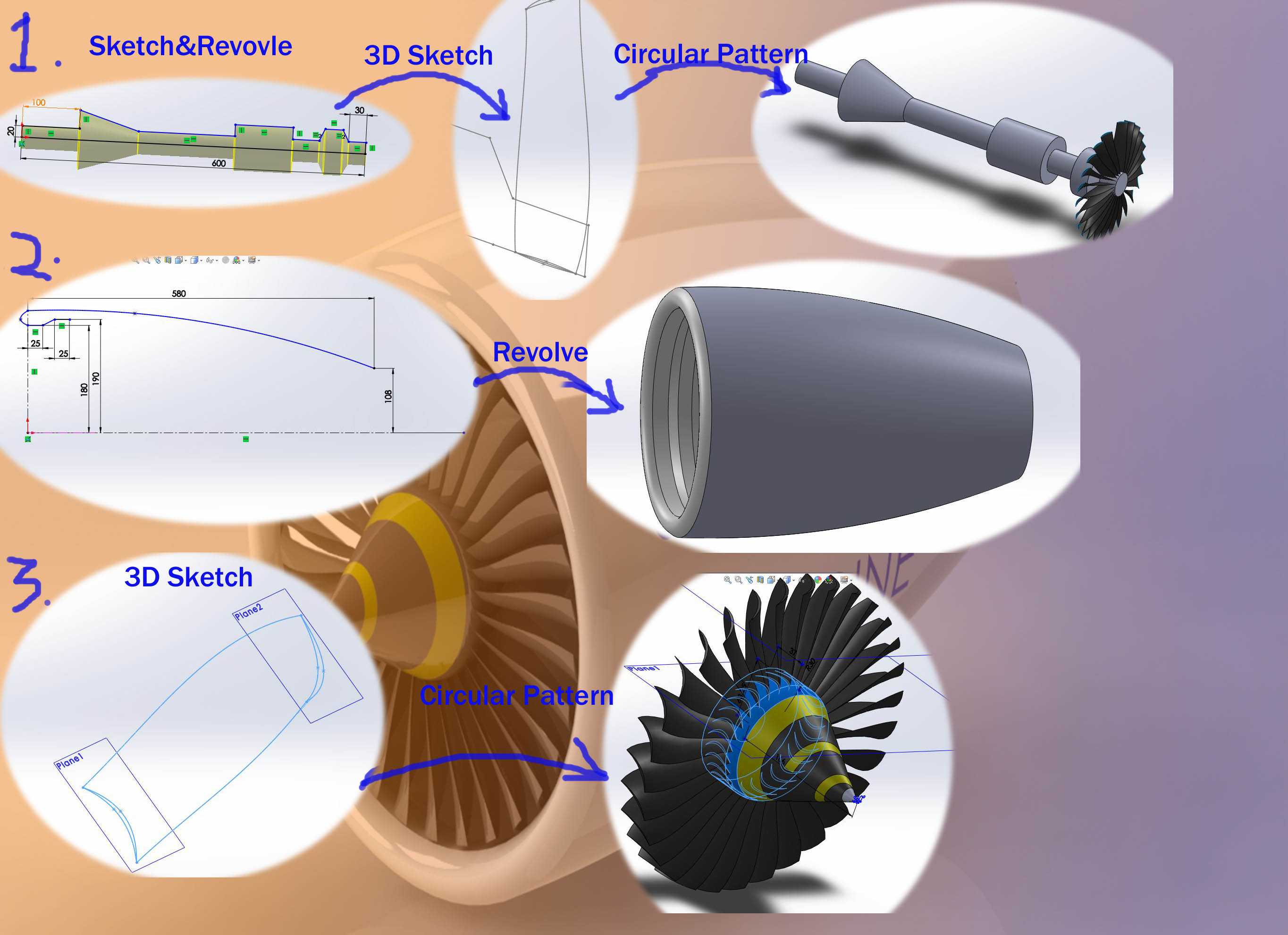

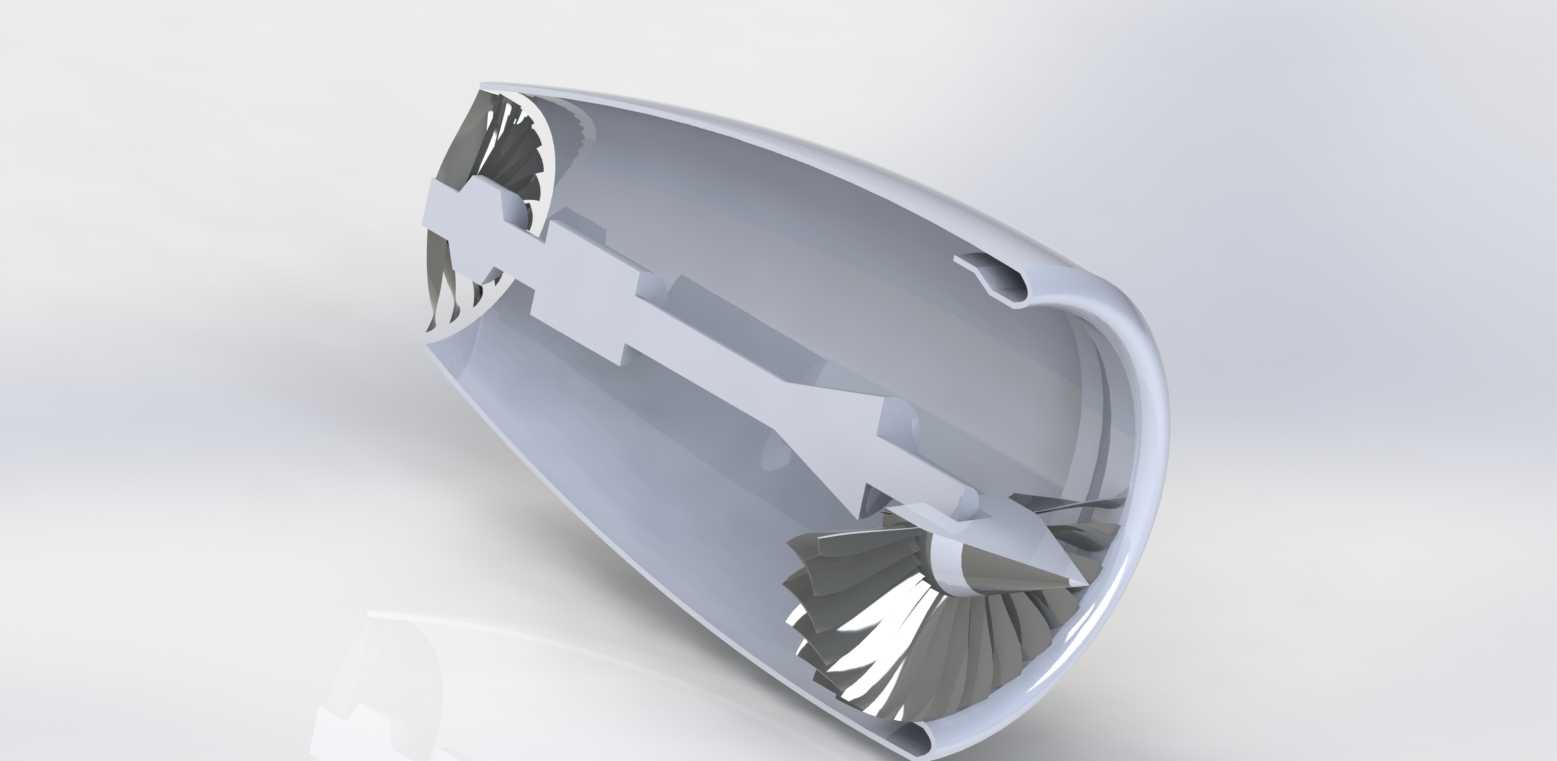

在航空装备研发与教学场景中，这类喷气发动机模型常被用于结构原理展示、装配流程模拟以及航空类专业的实训教学环节，能够帮助从业者快速建立对大涵道比涡喷发动机外部构型的直观认知。实际工程应用里，民用客机搭载的大涵道比喷气发动机承担着整架飞机的推力输出职责，从地面滑跑、爬升巡航到进近降落的全飞行剖面中，发动机需要稳定输出匹配不同飞行阶段的推力，同时兼顾燃油效率与运行可靠性，外部整流罩的气动外形直接影响飞行过程中的阻力表现，风扇叶片的曲面构型则决定了进气效率与运转噪音水平。做这个模型的时候，最先梳理的是发动机的整体安装边界，参考现役窄体客机搭载的同级别发动机尺寸，确定了整流罩的最大外径、进气道唇口的圆弧半径以及尾喷口的收敛角度，确保整体外形比例符合实际装机的尺寸约束，不会出现比例失调的问题。建模过程中先从核心的进气道唇口开始绘制草图，通过旋转凸台生成进气道的基础基体，之后单独拆分风扇叶片的单个叶型，按照实际叶片的扭转角度调整叶根到叶尖的截面扭转值，完成单个叶片建模后通过圆周阵列生成整圈风扇结构，再对叶片前缘做圆角处理模拟实际加工的倒角特征。整流罩部分采用曲面建模的方式，先绘制多条不同位置的截面轮廓线，通过放样曲面生成整体的外罩曲面，之后加厚成实体，再在罩体表面做包覆特征模拟标识区域的结构。内部的支撑结构按照实际发动机的承力框架位置做简化处理，保留核心的支撑筋结构，既保证模型的结构辨识度，又不会因为过多内部细节导致建模过程过于冗余。建模时特意调整了风扇叶片与整流罩内壁的间隙值，模拟实际发动机运转时的叶尖间隙设计，这个间隙值直接影响发动机的运转效率，间隙过大会导致漏气损失，间隙过小则容易在运转时出现碰磨故障。尾喷口部分做了收敛段的曲面过渡，匹配亚音速飞行状态下的喷口构型，没有做加力燃烧室相关的结构，因为这个模型定位是民用航空用的涡喷发动机展示，不需要体现军用加力型号的相关结构。整个模型的装配关系按照实际发动机的模块划分来做，分为进气道模块、风扇转子模块、外整流罩模块、尾喷口模块四个部分，每个模块可以单独拆分查看，方便教学演示时拆解展示不同部分的结构特点。
