ENYA20s航模用小型内燃机结构设计

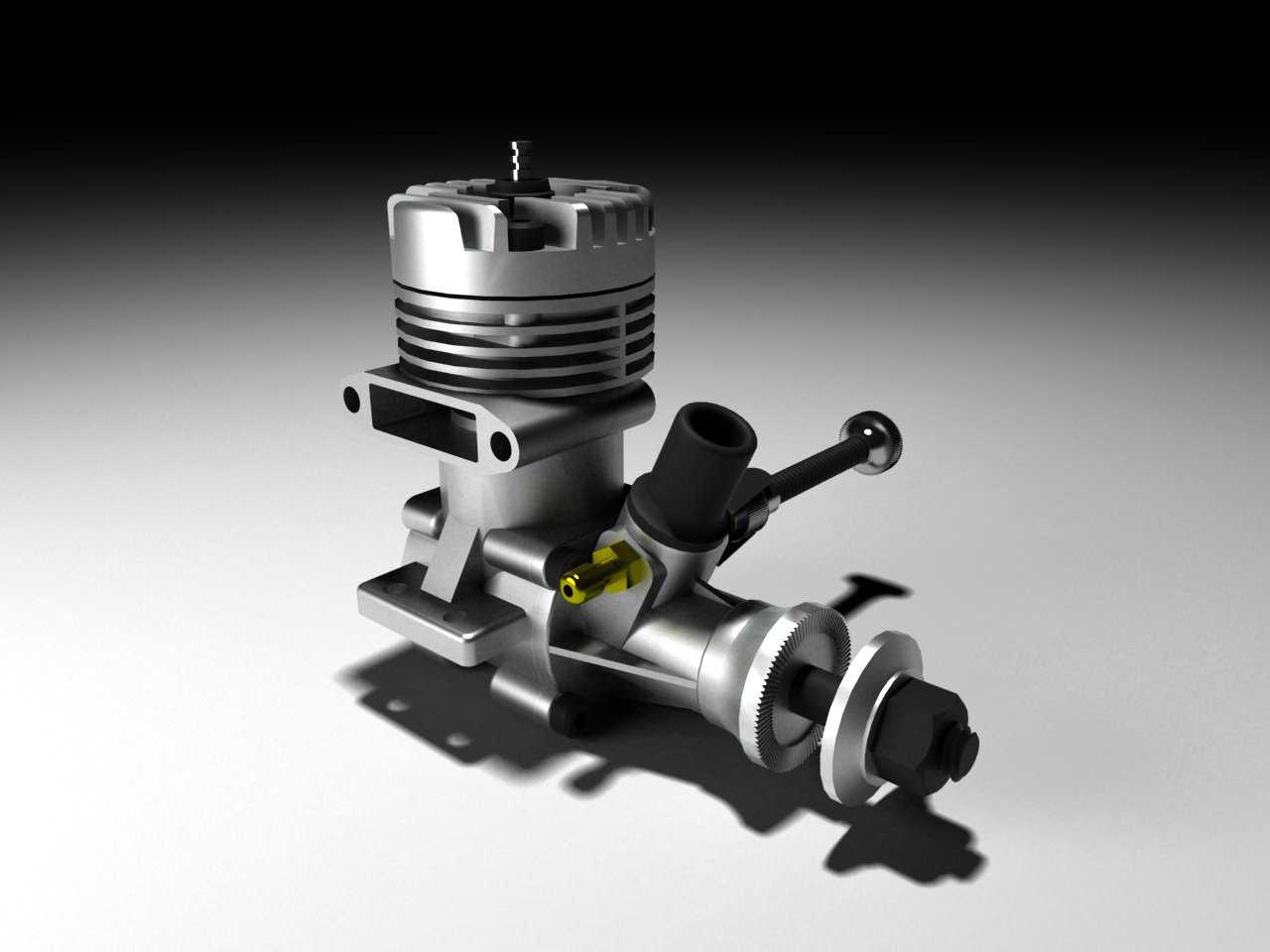

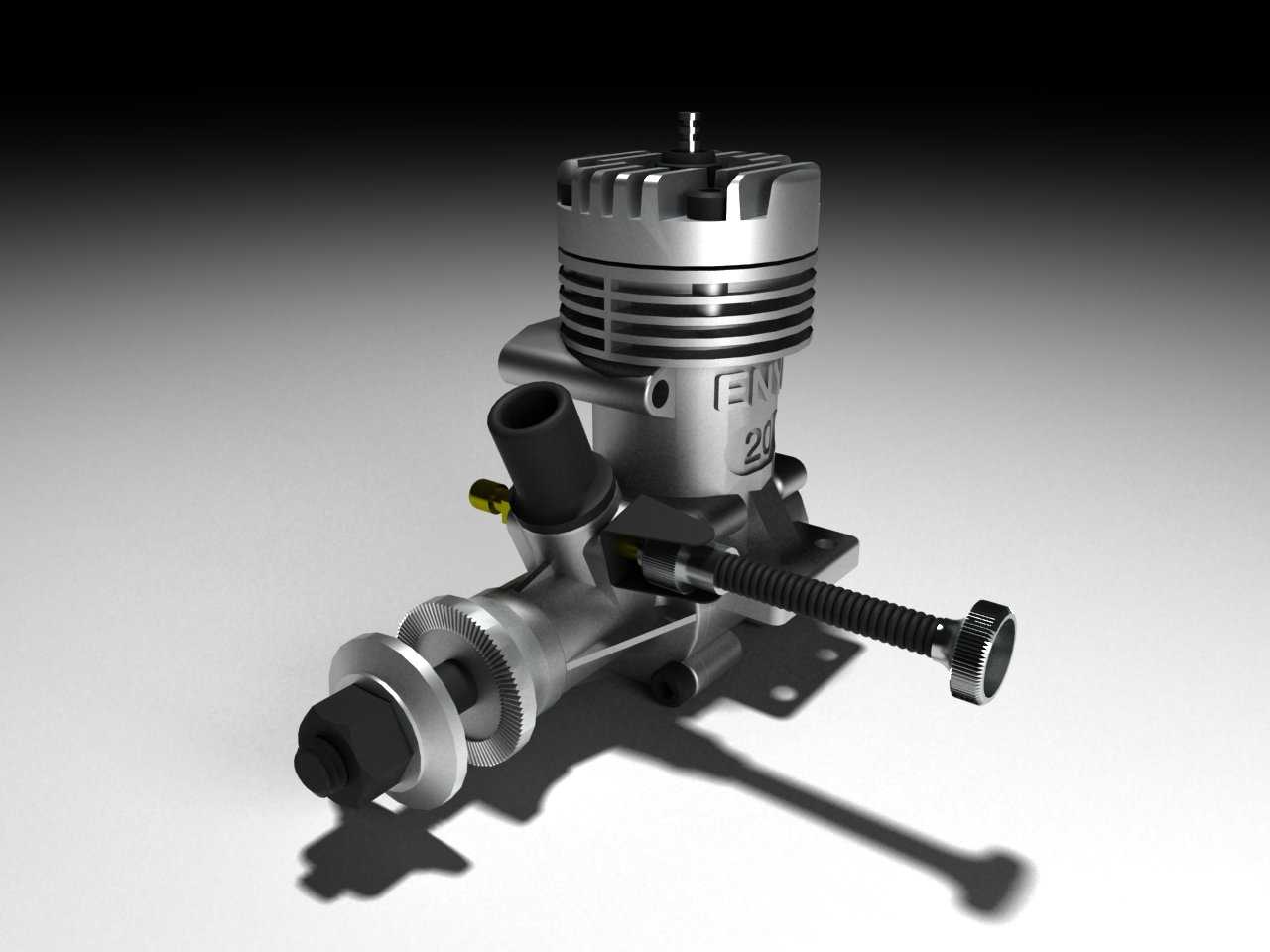

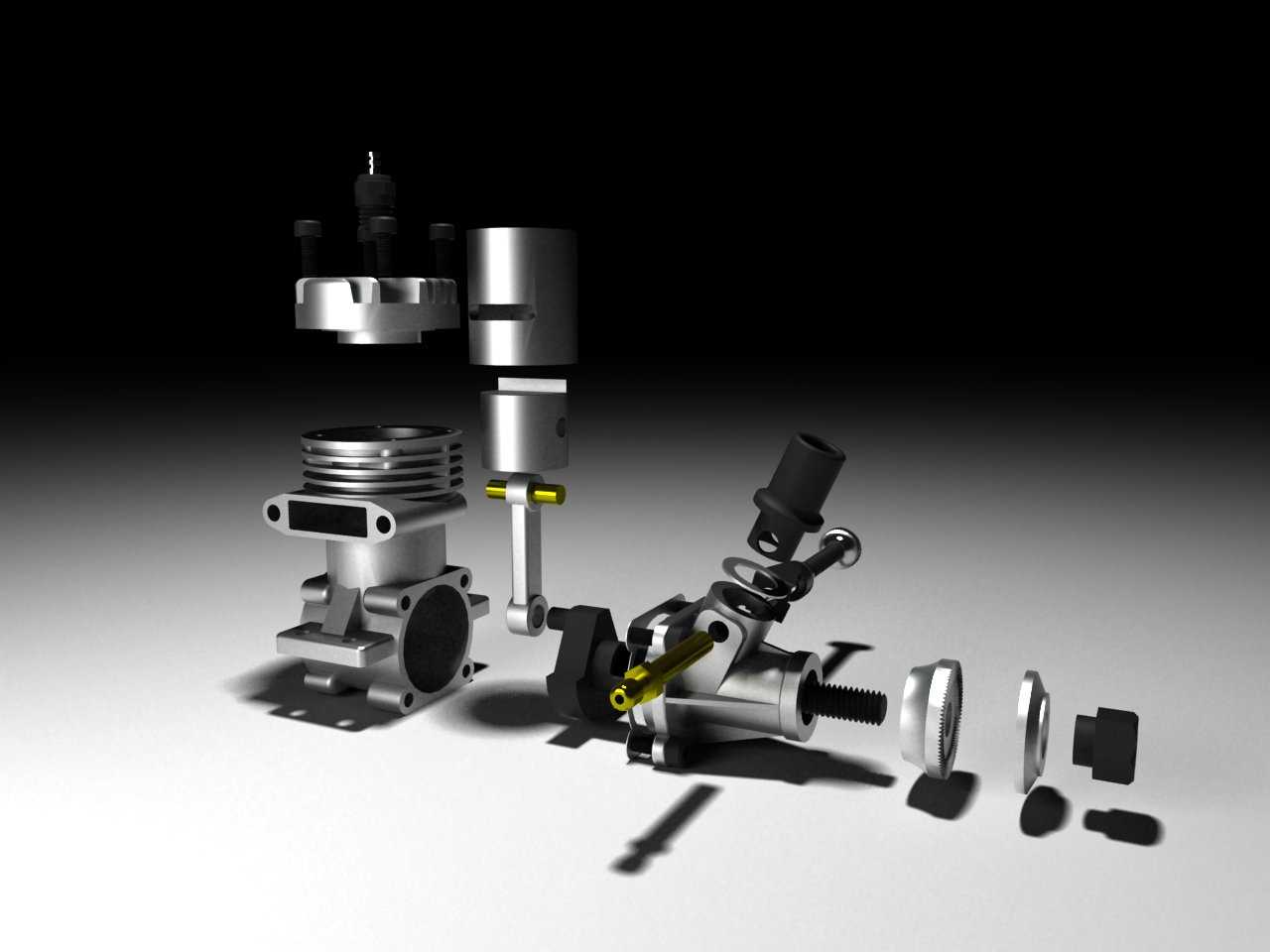

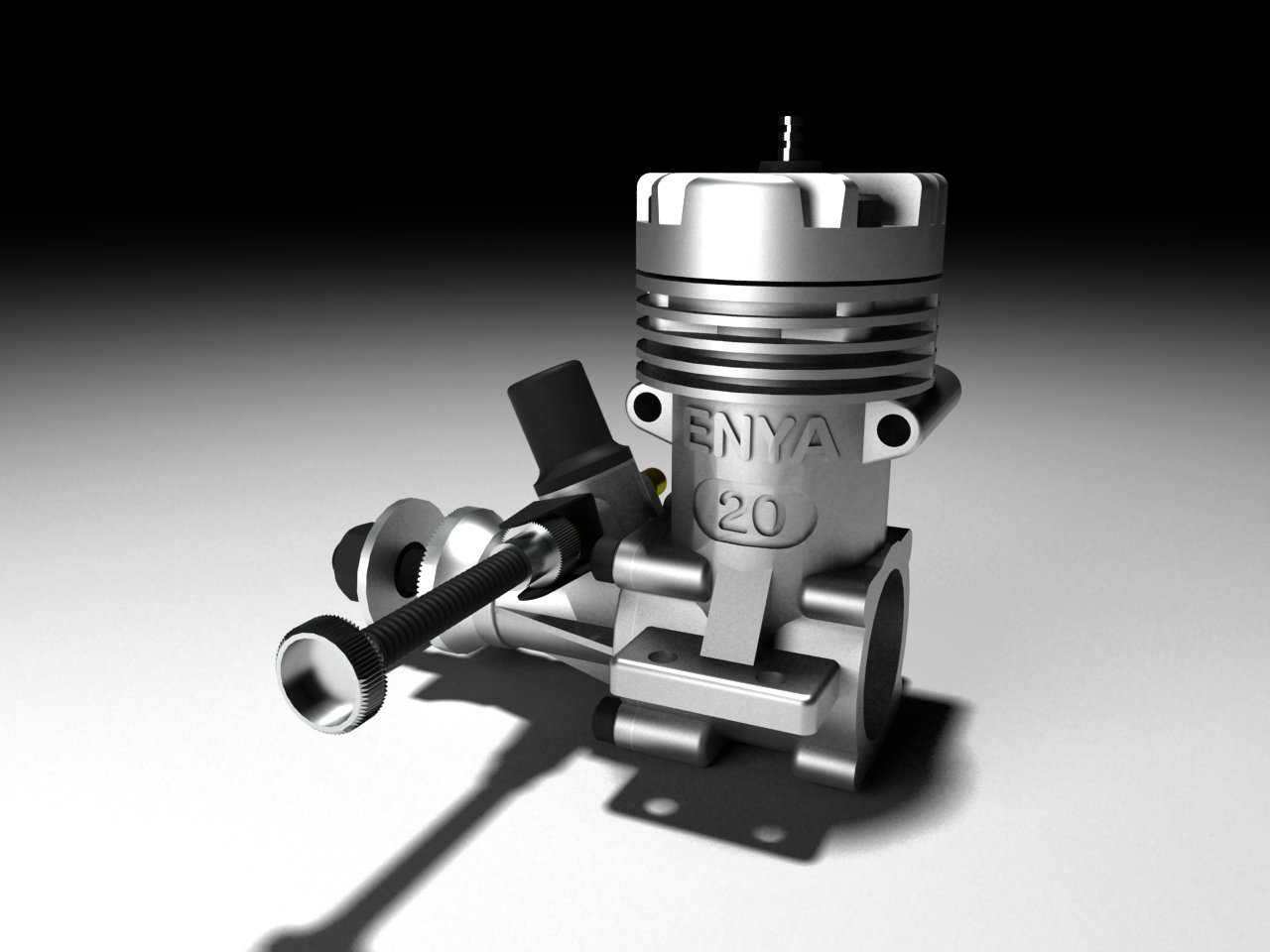

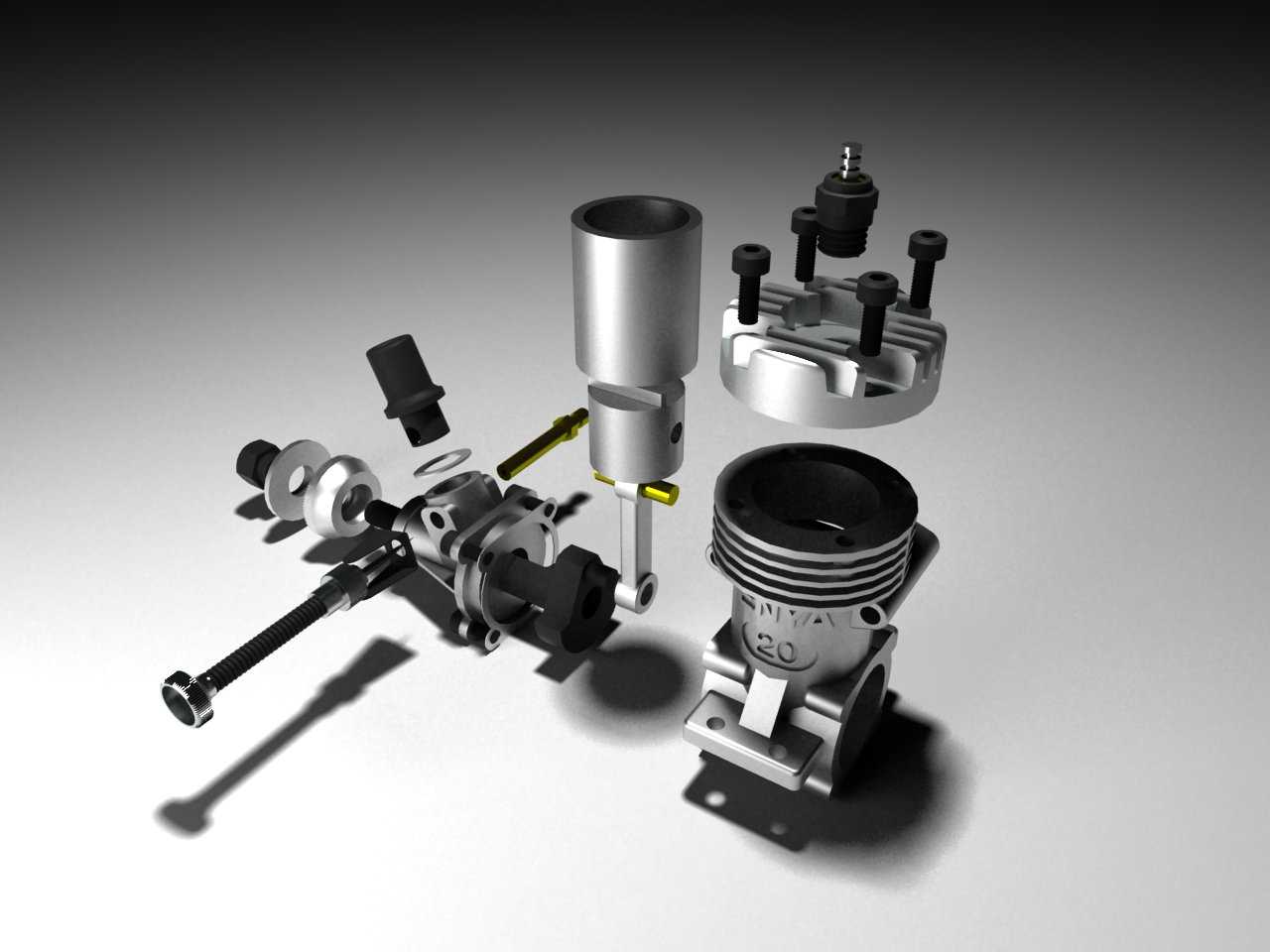

这款小型两冲程内燃机主要面向固定翼航模、小型船模等模型类动力场景，作为模型的核心动力输出单元，需要在轻量化的前提下保证足够的功率输出与运行稳定性，适配模型类设备紧凑的安装空间与高转速运行需求。从结构设计来看，整机采用散热鳍片一体化的缸体布局，缸头部分的环形散热鳍片通过增加空气接触面积，满足高转速运行下的风冷散热需求，避免连续工作时缸温过高导致的动力衰减与部件损耗。缸体侧面铸有品牌标识与排量标识，既做结构区分也兼顾了外观辨识度，侧面预留的两个安装耳孔是整机的核心安装定位点，安装时需要保证安装面与模型机架的贴合度，避免运行震动导致的固定螺栓松动。化油器部分采用侧置布局，通过油门旋钮调节进气量与燃油混合比，前端的油针结构可以精细调整供油量，适配不同海拔、不同燃油配比下的运行状态，曲轴输出端采用标准的模型动力输出接口，可以直接匹配螺旋桨或者传动齿轮组，不需要额外做转接结构设计。建模过程中首先梳理整机的装配层级，先绘制缸体、曲轴箱这类核心壳体件的基础轮廓，通过旋转特征生成缸体内腔与活塞运动腔道，再逐一细化散热鳍片、安装耳、油路通道等细节结构，保证各部件的装配公差符合实际加工要求，活塞、连杆、曲轴这类运动部件需要单独做运动仿真校验，确认行程范围内无结构干涉，化油器的油针、油门调节结构要还原实际的调节行程，保证装配后各活动部件的运动逻辑与实物一致。整机的安装边界需要重点控制，整体径向尺寸不超过缸体散热鳍片的最大外径，轴向尺寸从曲轴输出端到缸头顶部的距离要匹配常见航模的机头安装空间，安装耳的孔位间距采用模型发动机通用的标准孔距，保证可以直接替换同级别排量的其他型号发动机，不需要对模型机架做二次修改。实际使用中这类小型发动机需要搭配匹配比例的甲醇混合燃油，通过热火头点火启动，运行时的转速区间可以覆盖两千转到一万六千转，能够满足多数15-25级固定翼航模的动力需求，结构上没有冗余的设计部件，整体重量控制在同级别发动机的平均水平，不会给模型带来额外的负重负担。建模时还要注意各密封面的结构还原，比如缸体与曲轴箱的结合面、缸头与缸体的密封槽位置，这些位置的尺寸精度直接影响发动机的压缩比，是保证动力输出的核心结构点，曲轴部分的配重结构也要按照实物的配重比例还原，避免模型装配后出现运行震动过大的问题。
