密集螺纹面板安装式钥匙开关结构

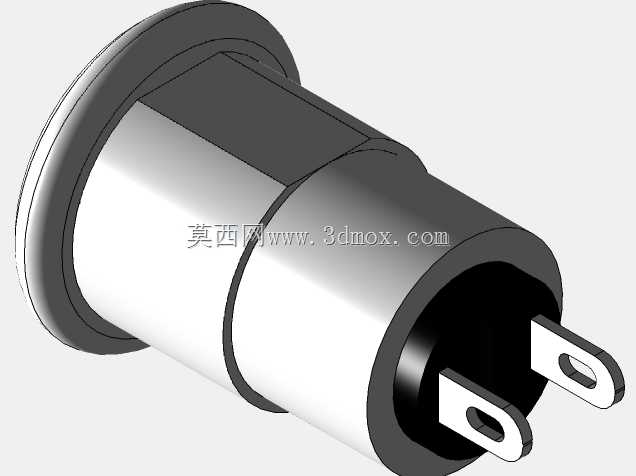

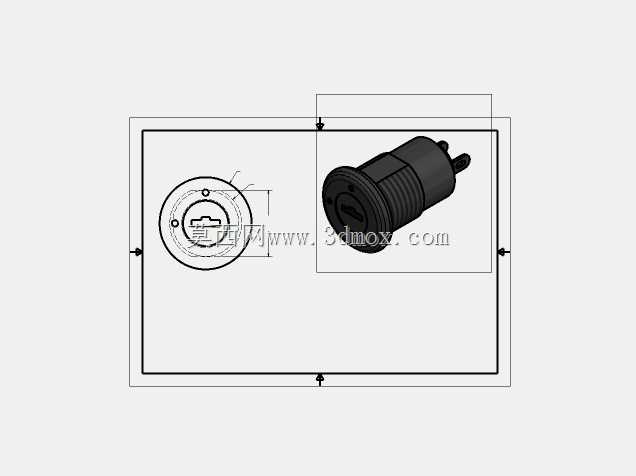

这类钥匙开关常被用在工业控制柜、小型机电设备的权限管控场景中，只有持有对应钥匙的操作人员才能完成设备的启停、模式切换操作，避免无关人员误触引发生产安全事故，在小型机床操作面板、自动化设备侧装控制位、特种车辆操控台里都能见到同结构产品的应用。从实际使用需求出发，这款开关采用面板嵌入式安装逻辑，主体为圆柱型结构，前端带限位法兰边，卡在面板外侧避免安装后整体向内滑脱，后端伸出两个扁型插片接线端子，直接插装对应接线端子即可完成电路连通，不需要额外焊接接线，适配生产线快速装配的需求。安装部位采用密集螺纹设计，螺纹公称尺寸换算后约11.3毫米，采用英制螺纹规格，配套对应的锁紧螺母就能从面板背面将开关完全固定，适配厚度在1到5毫米之间的各类金属、非金属面板，安装后整体外露部分只有前端的钥匙插孔位与法兰边，不会突出面板过多，避免日常操作中被剐蹭误碰。建模过程中先绘制主体回转轮廓，通过旋转特征生成开关的主体基座、前端法兰与后端接线端的基体结构，再单独绘制两个插片端子的轮廓，通过拉伸特征生成端子实体后装配到主体后端对应的卡槽位置，保证两个端子的间距符合常规接插件的适配尺寸。之后处理外表面的安装螺纹，因为是密集细纹，建模时采用螺旋线扫描切除的方式生成完整牙型，保证螺纹的螺距、牙型角和实物一致，后续出工程图时可以直接标注对应的螺纹规格，不需要二次修正尺寸。建模时需要注意法兰边的倒角处理，前端法兰边缘做小圆角过渡，避免安装时划伤操作人员手部，后端插片的开孔位置要和实物对齐，保证接线端子插装后不会出现干涉。整个开关的内部虽然没有做完全拆解，但外部结构的所有安装尺寸、配合边界都严格按照实物测绘尺寸还原，拿到模型后可以直接在面板设计时开出对应的安装孔，不需要反复核对实物尺寸调整安装位，能大幅缩短电控柜面板、设备操控位的设计周期。
