室内单侧扶手钢木踏步楼梯结构设计

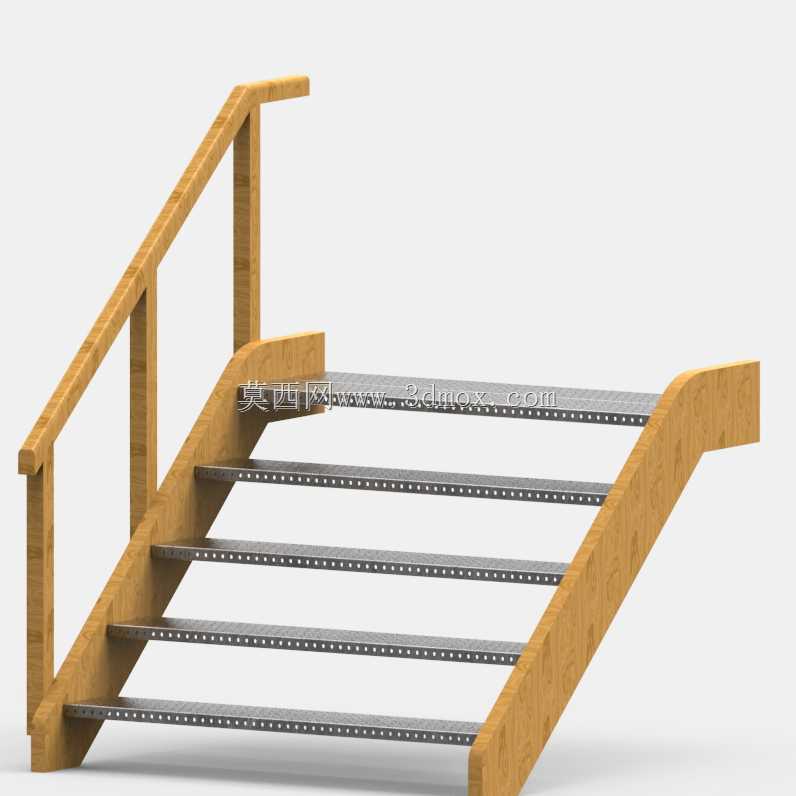

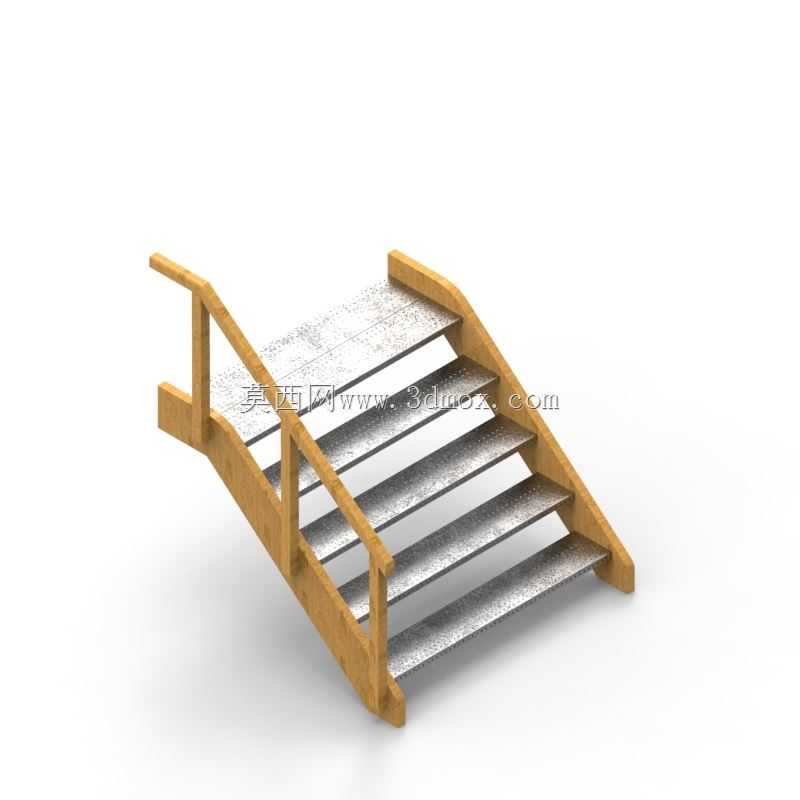

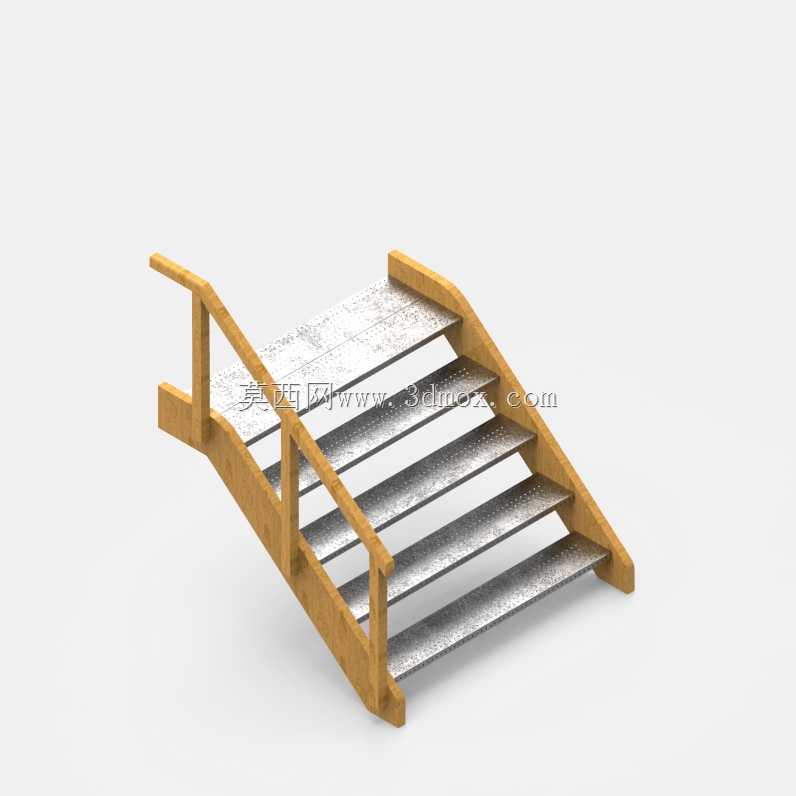

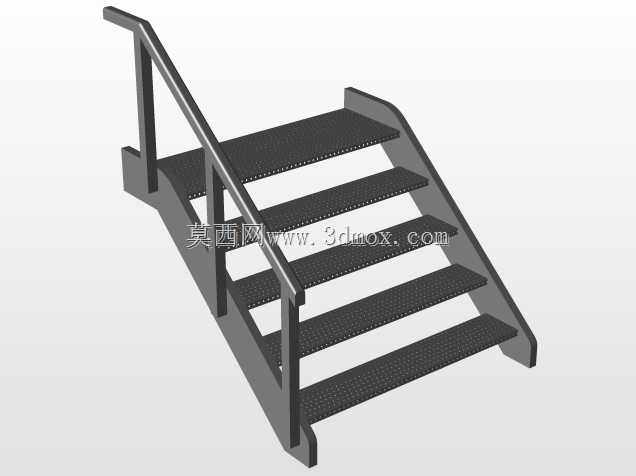

做这个钢木组合梯段的建模时，最先要锚定的是民用家装场景的安装边界，常规跃层住宅的层高多在2.8米到3.2米区间，梯段总水平投影长度控制在3.2米以内才能适配多数户型的预留洞口，单侧扶手的设计是为了适配靠墙安装的场景，避免双侧扶手占用过多通行宽度，梯段净宽留到800毫米刚好满足单人携物通行的需求，不会造成空间浪费。建模初始阶段先确定梯段的坡度参数，民用室内梯的舒适坡度在30度到35度之间，踏步高度取150毫米、踏步深度取250毫米是经过大量人体工程学验证的舒适尺寸，不会出现抬脚过高或者踏面过窄踩空的问题。先在三维软件的前视基准面绘制梯梁的侧边轮廓，双梁式的侧边梯梁采用实木集成材的截面尺寸，宽度80毫米、厚度120毫米，足够承载常规家装场景的动载荷，绘制轮廓时要注意梯梁上下端的接平处理，上端要和二层楼面的预埋件位置对齐，下端要和地面的固定点做平接，避免安装时出现缝隙。踏步部分采用钢质防滑踏步板，厚度3毫米的花纹钢板弯折成型，每级踏步和两侧梯梁的连接采用嵌入式卡槽加螺栓固定的结构，建模时要预留出螺栓孔的安装间隙，每级踏步的前端做2毫米的圆角处理，避免尖锐边角磕碰。扶手部分和侧边梯梁做一体化的顺接设计，扶手截面采用40毫米直径的圆弧面，贴合人手握持的弧度，扶手和梯梁之间的支撑立柱间距控制在两级踏步一个，也就是300毫米左右的间距，保证扶手的支撑强度不会出现晃动。建模过程中先完成单侧梯梁的特征建模，通过线性阵列配合踏步高度的偏移参数快速生成所有踏步的定位基准，再逐个匹配踏步板的安装位置，避免逐个绘制的误差，最后做整体的干涉检查，确认踏步和梯梁、扶手立柱之间没有装配冲突，安装面的配合公差控制在1毫米以内，符合现场木作和钢构件的安装精度要求。这类单侧扶手钢木楼梯多用于小户型跃层、loft公寓的室内竖向通行，相比全实木楼梯自重更轻，对楼板的载荷要求更低，相比全钢楼梯的触感更温润，适配北欧、原木风的家装风格，建模时特意把钢构件的安装孔位做了沉头处理，安装后螺栓不会外露，保证外观的整体性。
