19毫米规格六角手动套筒结构设计

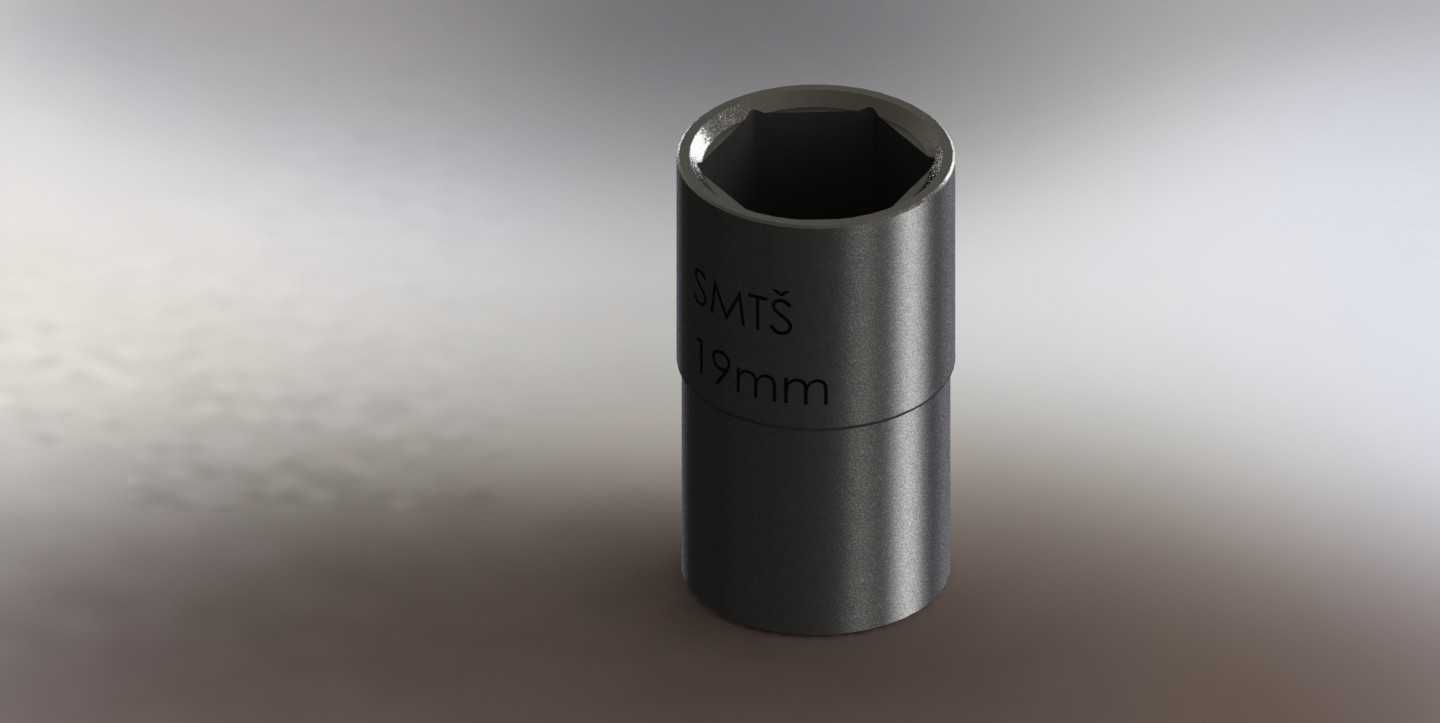

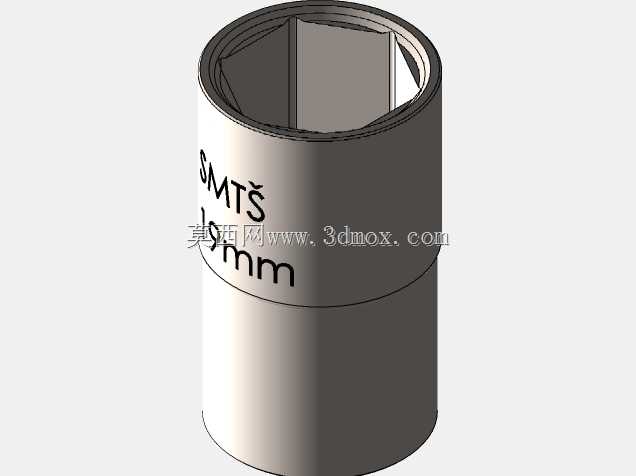

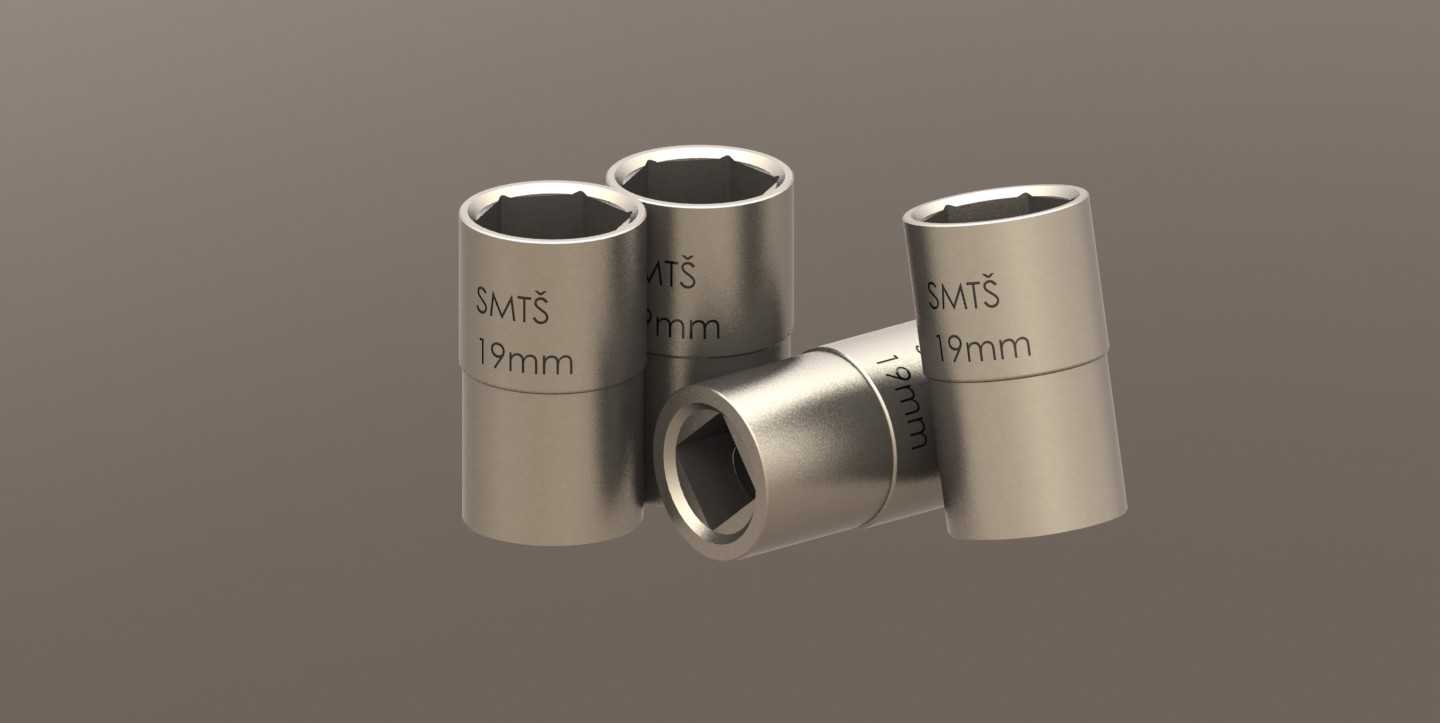

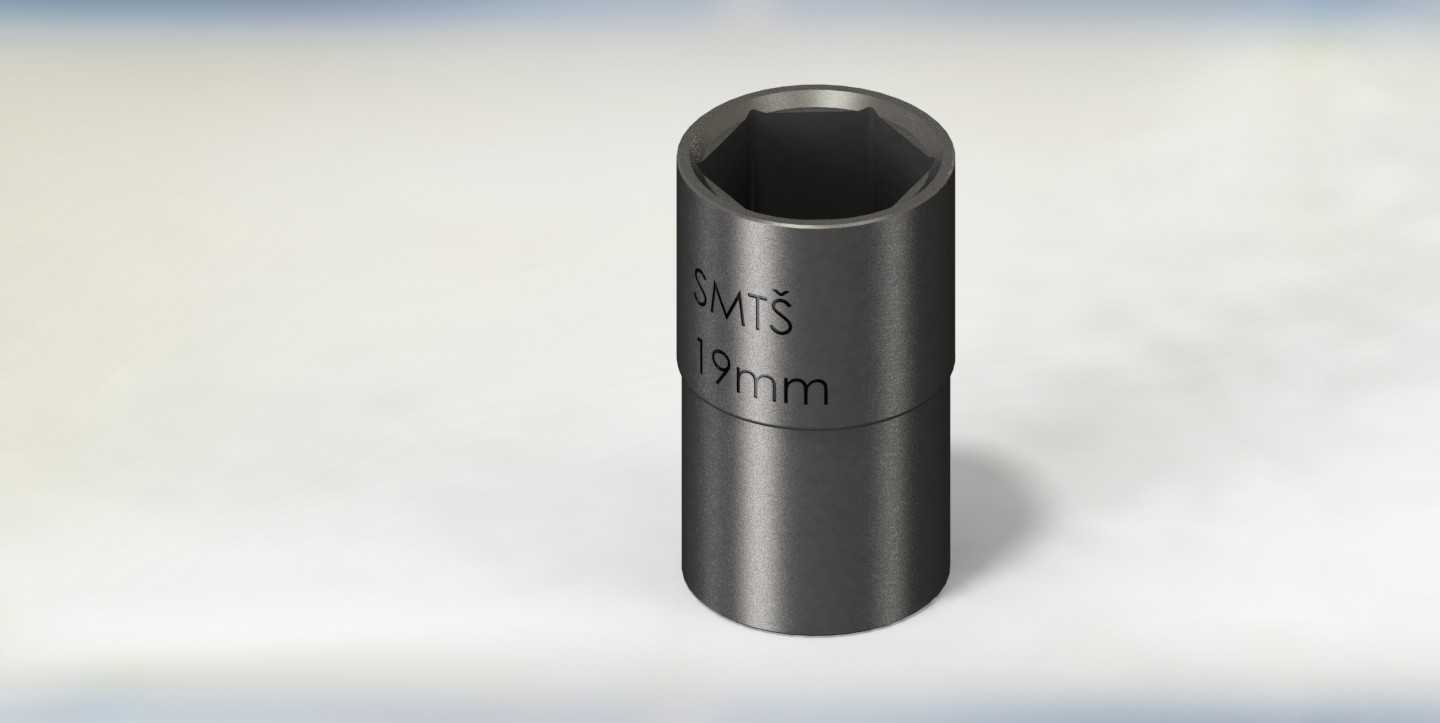

日常设备维保、产线装配、汽修作业里，螺栓拆装是频次极高的操作，19mm规格的外六角螺栓广泛应用在汽车底盘紧固件、普通工业设备机架连接、五金构件装配场景中，配套的六角套筒是扭矩传递的核心配套工具，相比开口扳手、梅花扳手，套筒能完全包覆螺栓六角头，不会因为施力角度偏斜造成螺栓棱角磨损打滑，尤其适合空间受限的沉孔螺栓、深位安装螺栓的拆装作业。这款套筒的设计首先要匹配19mm对边尺寸的外六角螺栓，内六角型腔的公差需要控制在合理范围，既要保证能顺利套入标准螺栓头，又不能间隙过大造成受力时接触面压溃，套筒整体采用圆柱外形，外壁做了等直径设计，上端的驱动方孔适配常规1/2英寸规格的棘轮扳手、扭矩扳手驱动端，能兼容市面主流的手动驱动工具。建模过程中先绘制套筒的纵向截面轮廓，以中心轴线为旋转轴生成整体的圆柱基体，之后在上端切除出标准尺寸的四方驱动孔，在下端切除出六角型腔，型腔入口处做微小的倒角导向，方便快速对准螺栓头，外壁靠近下端的位置预留了激光标识的刻字区域，用来标注规格参数，方便作业时快速识别选型。尺寸边界上，套筒整体长度控制在常规手动套筒的标准长度范围内，外径尺寸要保证能伸入常见的螺栓沉孔内，不会因为外壁过粗和沉孔侧壁发生干涉，驱动方孔的深度要满足驱动柄的插入深度要求，避免施力时驱动端脱出。建模时需要注意内六角型腔和外圆柱的同轴度公差，旋转生成基体时要保证中心轴线的基准统一，切除六角型腔时要保证六个受力面的平面度，让每个面都能均匀贴合螺栓头的接触面，避免局部应力集中造成套筒或螺栓的损坏，外壁的表面做了哑光金属质感的处理模拟，还原实际五金工具的金属外观，同时在建模时预留了热处理后的壁厚余量，保证套筒在承受额定扭矩时不会发生开裂、变形，满足常规手动工具的强度要求。
