大型灌溉储水罐及配套泵组成套设备

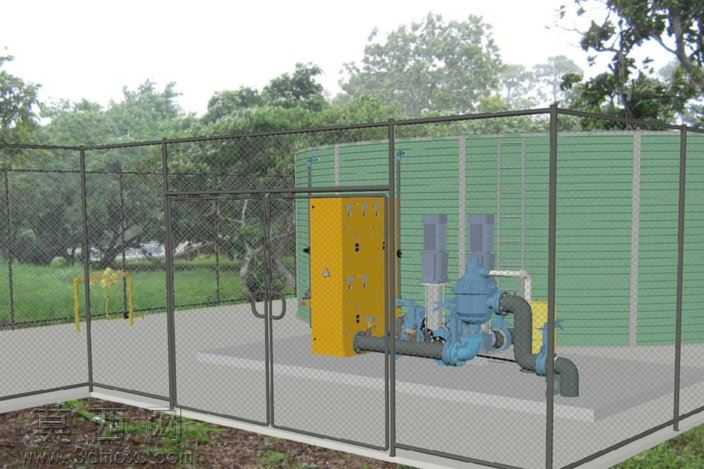

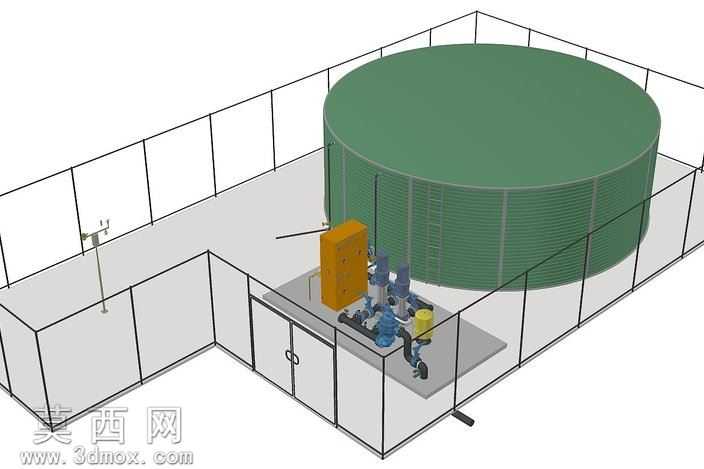

本套三维模型采用参数化建模方式完成整体搭建，首先以真实灌溉储水设施的工程尺寸为基准，构建立式圆柱形大型储水罐体主体，罐体表面做环形加强筋结构建模，还原大型储液罐体的抗形变结构设计，罐体顶部做平整封盖处理，边缘做圆弧过渡优化，避免尖锐棱角带来的渲染失真。罐体周边搭建标准化安全防护围栏，围栏采用方管型材拼接结构，立柱与横杆间做焊接节点的细节建模，还原现场防护设施的真实装配关系。罐体旁的泵组集成区域，首先搭建混凝土承载基座，基座上依次排布多台增压水泵、变频控制柜体、管路阀门组件、过滤装置与稳压配件，每台水泵的进出口管路都做精准的走向建模，管路间的法兰连接、弯头变径、阀门手轮都做精细化结构还原，控制柜体表面做散热格栅、操作按钮、柜门把手的细节刻画，还原电气控制单元的外观特征。材质渲染阶段，罐体主体赋予哑光深绿色工业防腐涂层材质，调整材质粗糙度模拟户外使用的漆面质感；防护围栏赋予银灰色金属方管材质，添加轻微的磨损做旧效果提升真实感；水泵组件赋予铸铁金属材质搭配蓝色漆面泵壳，管路部分做镀锌金属与黑色橡胶软管的材质区分，控制柜赋予橙黄色工业柜体漆面材质，基座赋予浅灰色水泥材质，地面做浅灰色防滑地坪材质。整体场景采用等轴测视角渲染，打光采用柔和的环境漫反射光搭配定向主光源，清晰呈现各部件的装配位置与结构关系，设计过程中充分考虑灌溉储水设施的实际功能逻辑，罐体与泵组间的管路连接完全匹配流体输送的走向要求，防护围栏的预留开门位置正对泵组操作区域，符合日常设备检修的操作动线，整套模型完整还原了大型灌溉储水供水单元的全部核心结构，可用于农业灌溉设施的方案展示、结构教学与工程参考。
