可反复折叠的铰链式无穷立方体结构

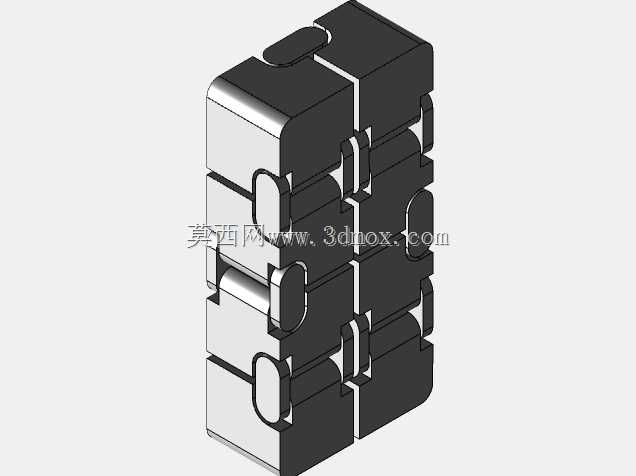

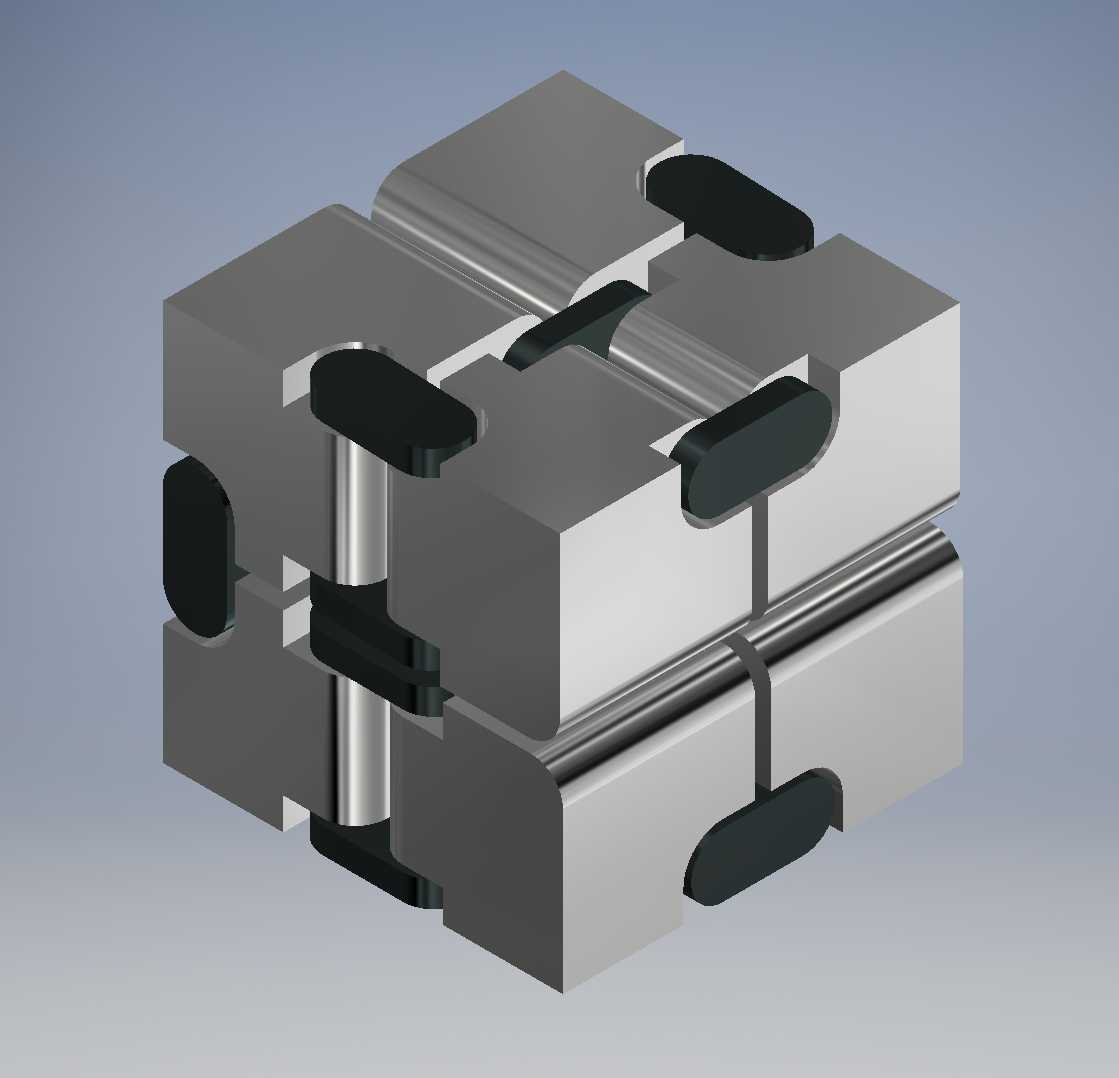

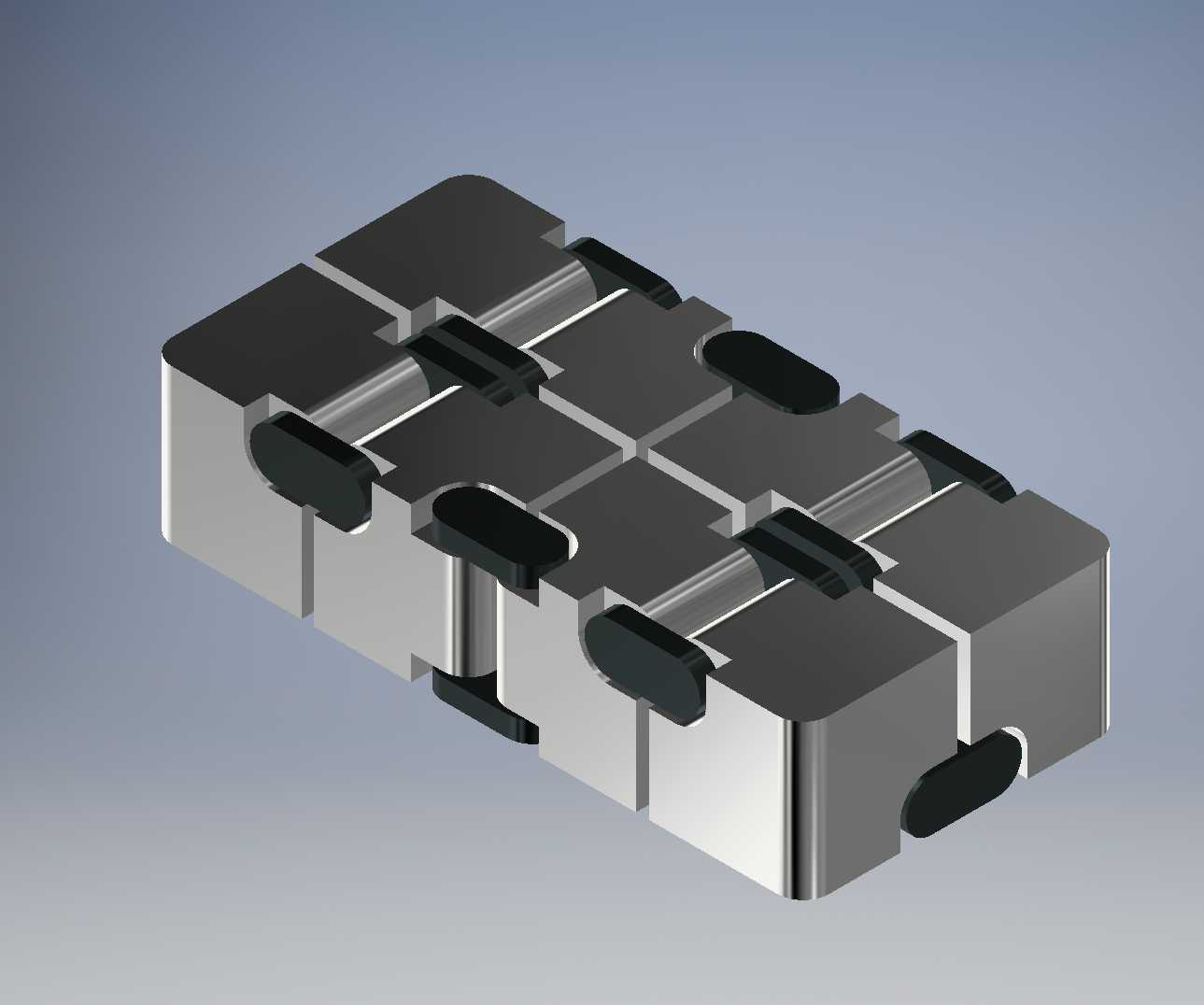

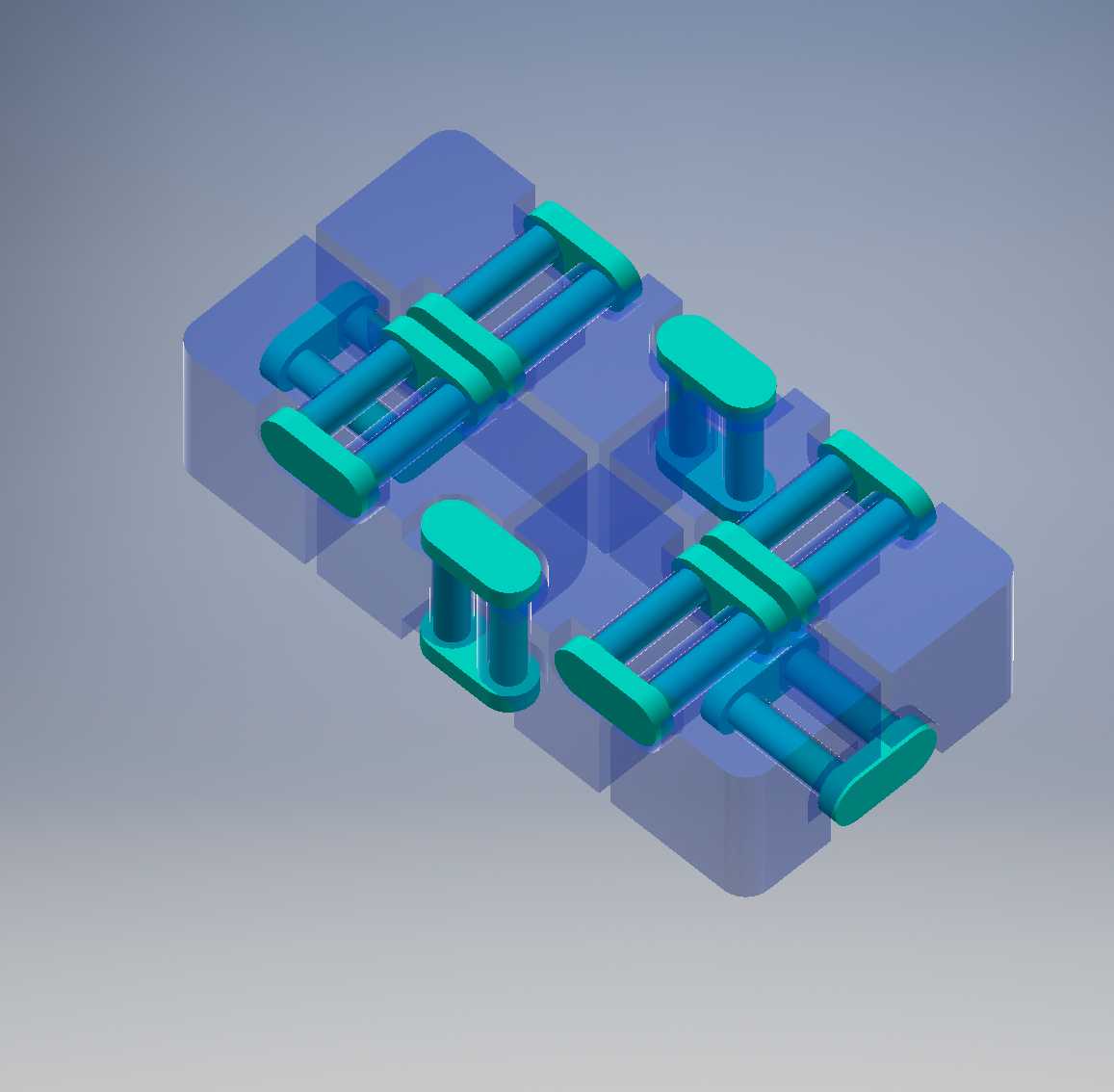

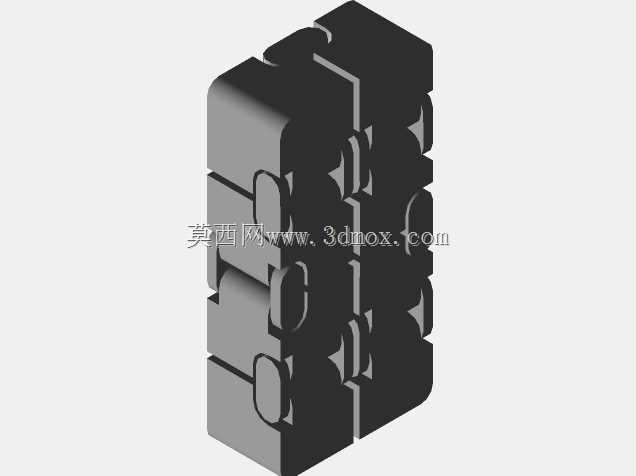

这类可折叠立方体结构最初是作为桌面解压把玩件进入大众视野，但其铰链联动的结构逻辑，在工业领域同样有可迁移的应用场景，比如模块化快装工装的折叠连接单元、小型收纳式支撑结构的铰接模块，都能参考这类多轴联动的折叠设计思路，在有限空间内实现结构的形态切换，不需要额外拆装就能完成展开与收纳的状态转换。整个结构由八个等尺寸的立方块单元组成，四组铰链分别布置在立方块相邻面的错位位置，每一组铰链的转轴都与相邻组的转轴保持空间垂直，这样的布局能保证折叠过程中各个立方块不会出现运动干涉，每一次翻折都能沿着预设的转轴轨迹顺畅转动，不会出现卡滞或者相邻块碰撞的问题。建模初期需要先确定单个立方块的基础尺寸，所有立方块的外形尺寸完全一致，相邻块之间预留0.2mm的转动间隙，避免3D打印成型后因为材料膨胀导致的转动卡涩；铰链部分采用嵌入式的圆柱转轴结构，转轴与安装孔的配合间隙控制在0.15mm，既保证转动的顺滑度，又不会出现松垮晃动的问题。建模时先绘制单个立方块的基体，在对应位置切除出铰链的安装槽与转轴孔，之后通过空间阵列的方式排布八个立方块的初始位置，再逐个调整每一组铰链的连接配对关系，通过软件的运动仿真模块模拟整个折叠过程，检查每一个转动角度下的零件干涉情况，对出现碰撞的棱边做0.5mm的倒角处理，保证全行程转动无干涉。结构的安装边界需要考虑完全展开与完全折叠两种极限状态，完全折叠时整体为一个标准立方体，占用空间为单个立方块的两倍边长尺寸，完全展开时可以形成平面或者其他组合形态，整个过程不需要额外的紧固件，依靠铰链的过盈配合就能保持各个状态下的结构稳定性。这类结构如果用于工业场景，可以在立方块内部预留安装孔位，用来固定小型传感器或者走线槽，做成可折叠的检测单元支架，在狭窄的设备内部完成检测点位的布置，不需要使用时可以折叠收纳，不占用设备内部的运维空间。建模过程中需要特别注意铰链的壁厚设计，转轴位置的壁厚不能小于1.2mm，保证反复折叠过程中不会出现断裂失效，各个立方块的外棱边都做R0.3的圆角处理，避免折叠过程中锐边磕碰造成的零件损伤，也能提升把玩或者使用时的触感。
