伊莫拉赛道造型纪念摆件结构设计

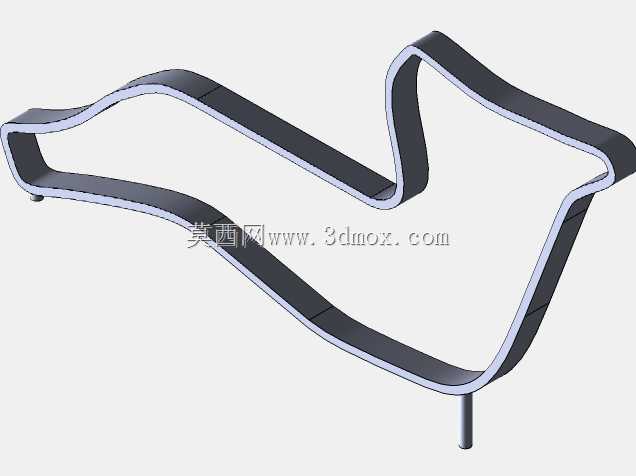

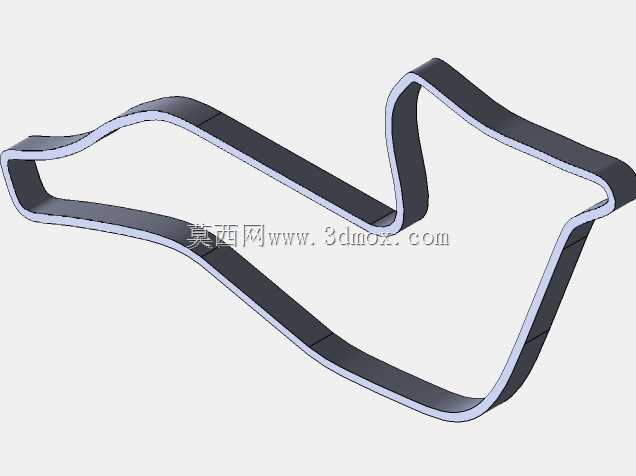

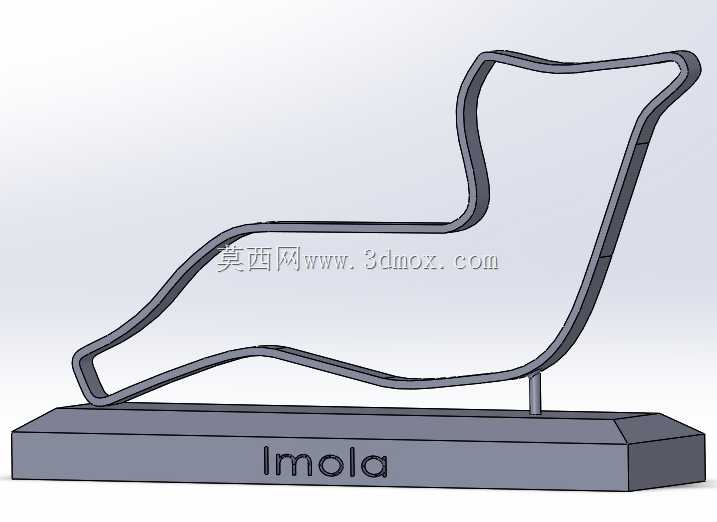

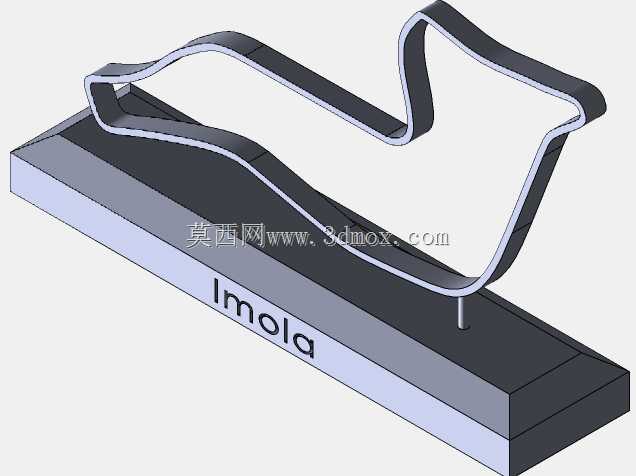

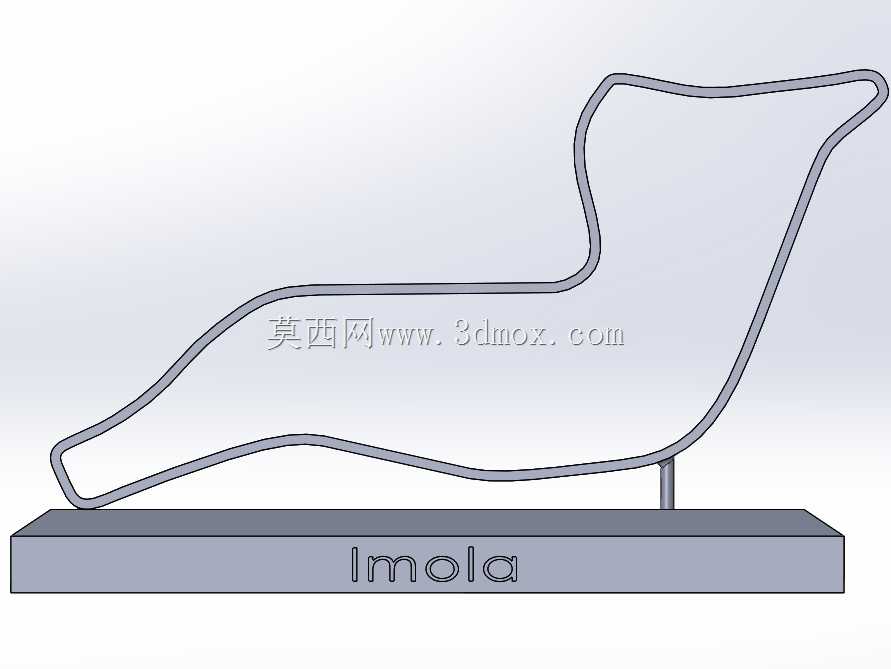

这款伊莫拉赛道造型的摆件，核心应用场景覆盖赛车文化周边展示、车迷空间装饰、赛车主题场馆陈列等方向，既可以作为单独悬挂的墙面装饰件，也能搭配底座放置在桌面、展柜中作为陈设品。从功能特性来看，设计做了两个独立版本的结构拆分，其中纯轨道版本做了背部挂点的预留，安装时可直接通过墙面钉扣完成固定，轨道边缘做了1.5mm的圆角过渡，避免悬挂安装时剐蹭墙面或者划伤安装人员手部；带支架的版本拆分了赛道走线主体与支撑底座两个独立部件，底座上做了嵌入式的标识凹槽，可直接填色或者粘贴标识牌，支撑柱与赛道底部做了定位凸台配合，装配时无需额外粘接即可完成对位，降低后期组装的对位难度。

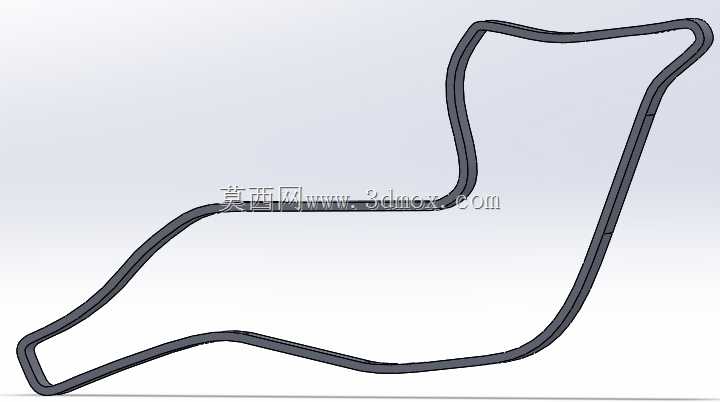

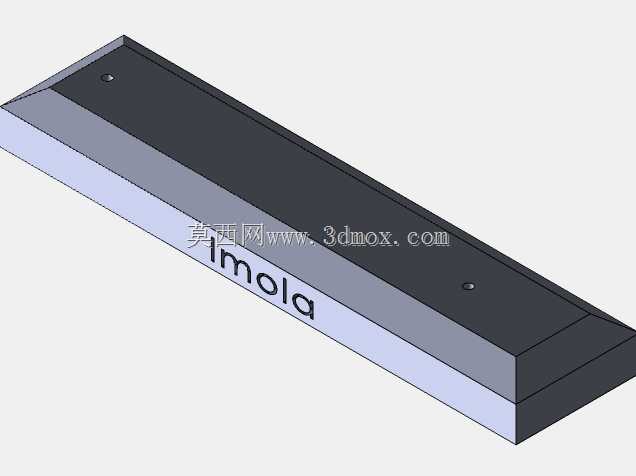

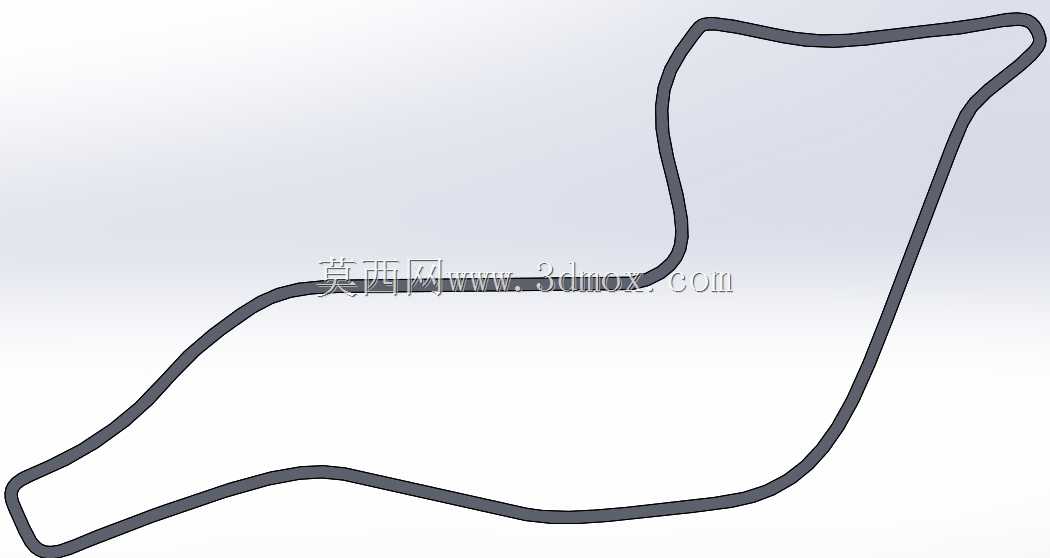

建模过程中首先梳理伊莫拉赛道的实际走线轮廓，先在草图环境中绘制1:1200等比例缩放的赛道中心线，按照真实赛道的宽度偏移出内外轮廓线，对弯道处的曲率做连续校验，避免出现曲率突变导致的造型失真，之后对赛道截面做拉伸，截面采用上窄下宽的梯形结构，提升摆件放置时的视觉立体感。底座部分先绘制矩形轮廓，拉伸后在顶面加工出与支撑柱配合的安装孔，孔位深度控制在5mm，保证支撑柱插入后不会出现晃动，底座正面的文字凹槽采用包覆特征生成，保证文字与底座曲面完全贴合。纯悬挂版本的建模则省略支撑柱与底座结构，在赛道背部的平直段绘制两个挂孔草图，拉伸切除出沉头挂孔，沉头深度适配常规自攻钉的钉头尺寸，保证悬挂后赛道背面可完全贴合墙面。

安装边界方面，带底座版本的整体占地尺寸控制在320mm*120mm*110mm范围内，桌面放置时无需额外预留过多周边空间，底座底部做了四个浅凹槽可粘贴防滑胶垫，避免放置时滑动刮花接触面；悬挂版本的整体厚度控制在8mm，挂孔间距设置为180mm，适配常规墙面挂画的安装孔距，用户无需额外打孔定位即可使用常规挂画配件完成安装。建模全程在SolidWorks环境中完成，先完成整体布局草图的约束校验，确认所有弯道曲率与真实赛道走线匹配后再进行特征拉伸，对装配版本做了静态干涉检查，确认支撑柱与赛道、底座的配合间隙控制在0.1mm，既方便拆装也不会出现配合松动的问题，赛道表面的渲染效果做了哑光金属质感的设置，还原金属摆件的真实视觉效果。
