轴类传动锁紧装配结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:279036
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计
  • 轴类传动锁紧装配结构设计

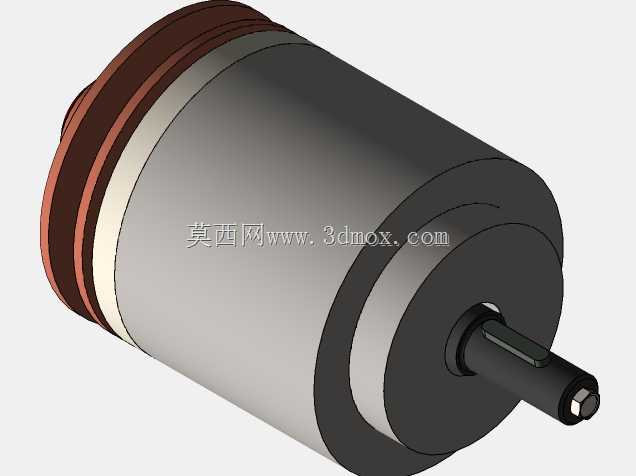

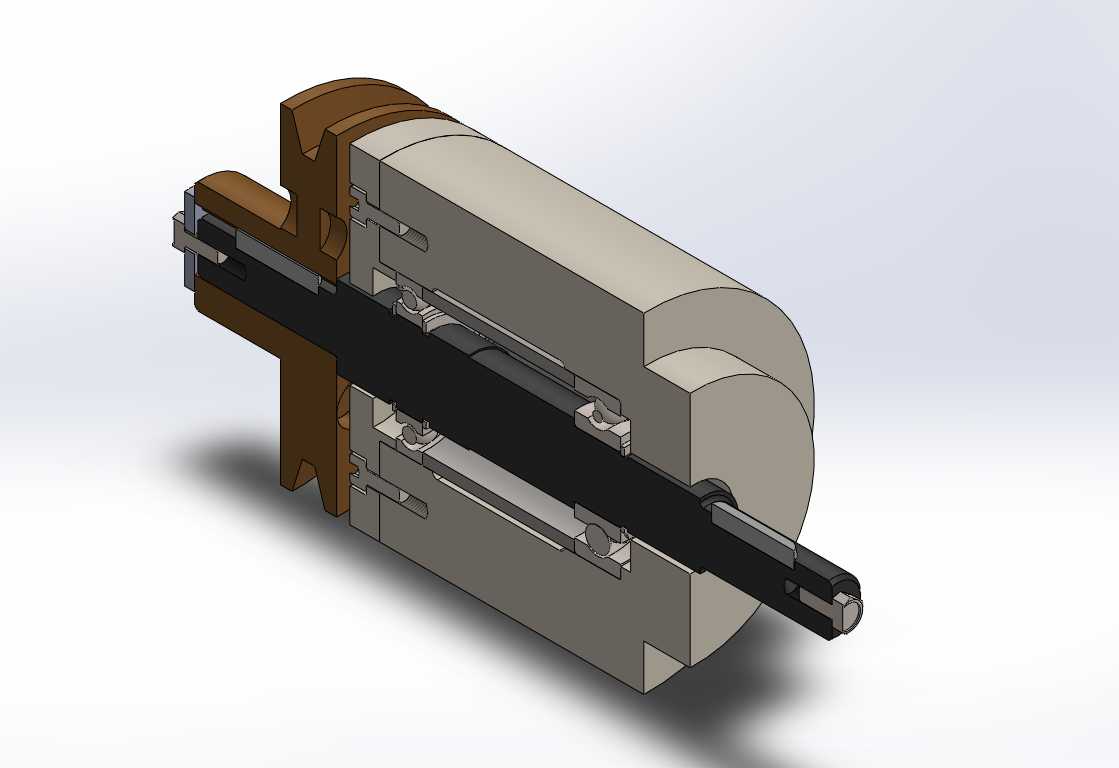

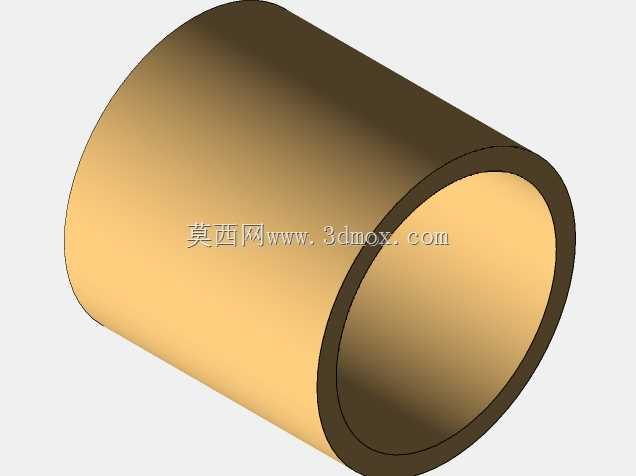

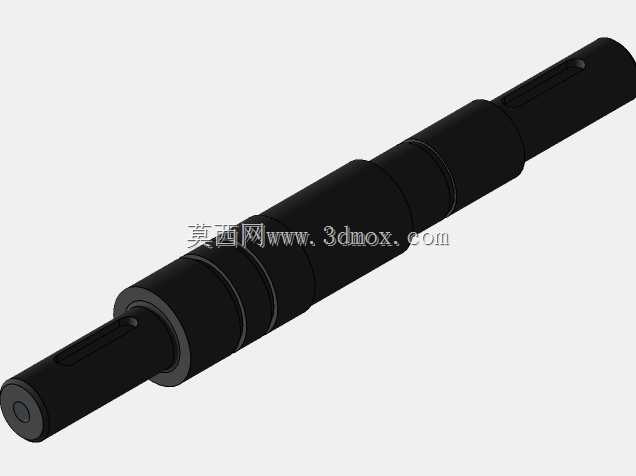

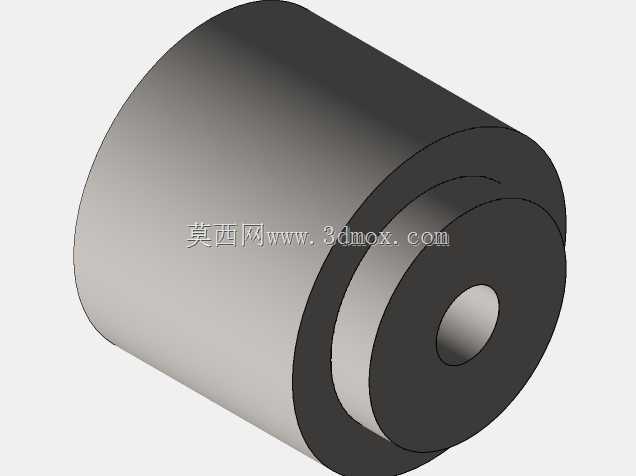

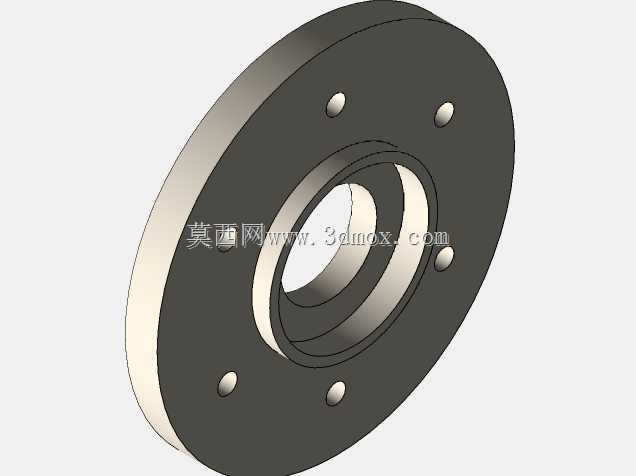

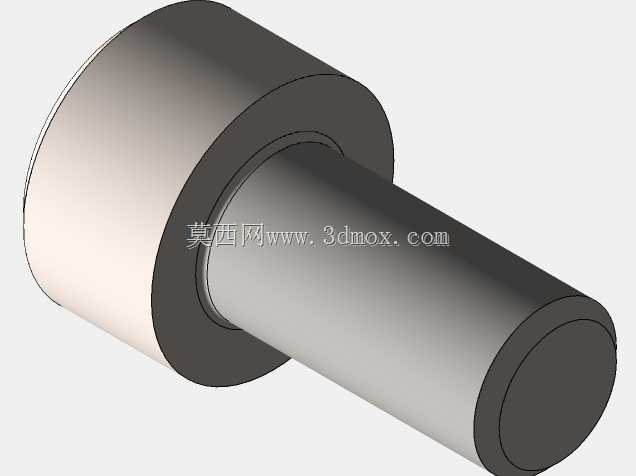

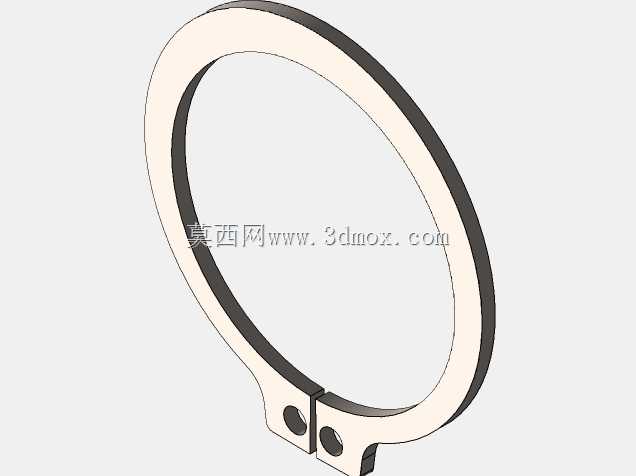

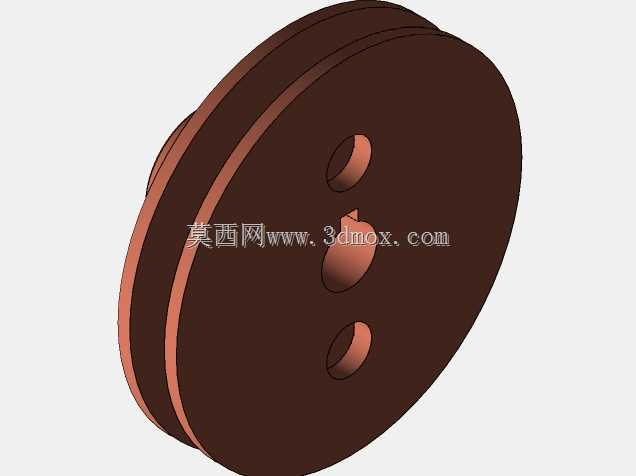

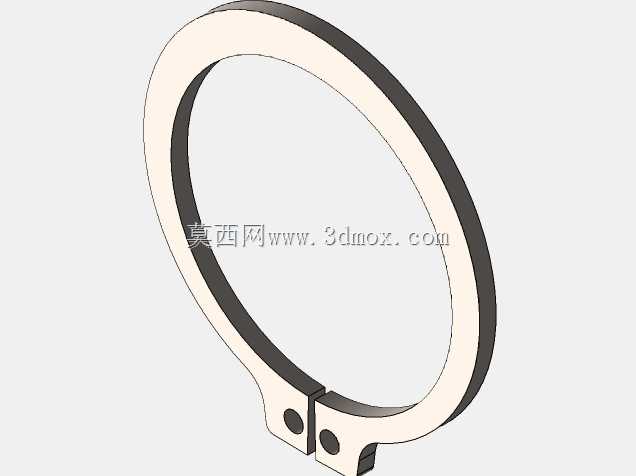

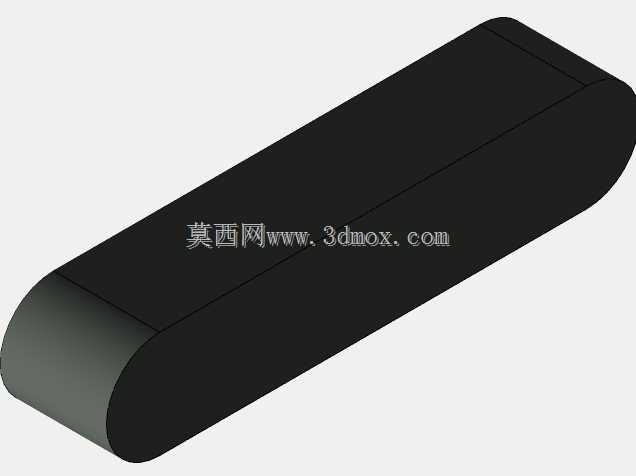

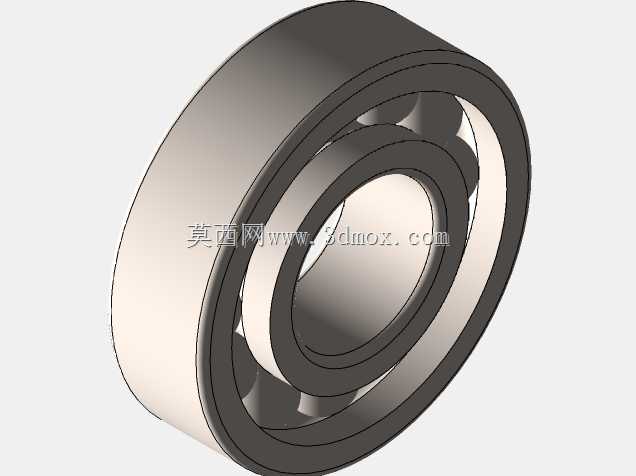

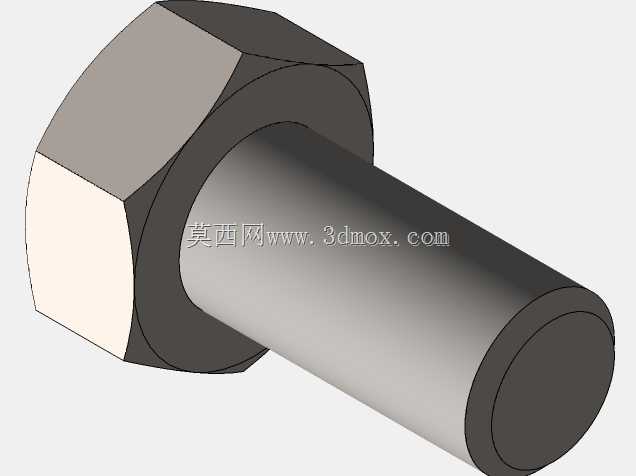

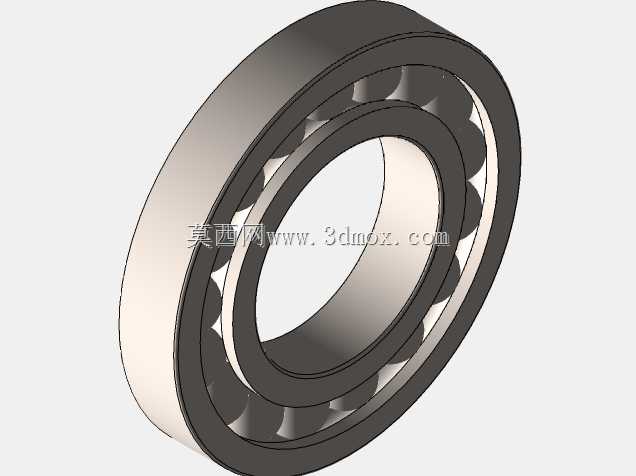

这套轴系装配结构常见于中小型传动设备的动力输出端,承担扭矩传递、轴向限位以及旋转支撑的核心作用,在轻工输送设备、小型自动化专机的动力接驳位置应用十分广泛,能够在连续运转工况下保证轴端连接的同轴度,避免传动过程中出现轴窜、偏摆等影响传动精度的问题。从结构功能来看,该装配通过两端的异形锁紧件实现轴与外部安装基座的快速固定,中间的筒状壳体内部集成了支撑与限位结构,长轴贯穿整个装配体,两端分别预留动力输入与输出的接驳位,可直接对接带轮、联轴器等传动零件,不需要额外加装转接法兰,能有效缩减传动单元的轴向安装空间。设计过程中优先考虑了装配的工艺性,所有零件均采用规则的回转体特征为主,仅锁紧位置设计了异形卡位结构,既保证锁紧时的周向防转效果,又不会增加过多的加工难度;各配合段根据功能需求设置了不同的公差带,旋转配合段选用间隙配合保证转动顺滑,锁紧定位段选用过渡配合保证连接刚性,轴向通过台阶面与卡合结构实现双向限位,不需要额外加装轴端挡圈等紧固件,减少了装配时的零件数量。建模时先从核心的长轴零件入手,先绘制轴的各段回转轮廓,通过旋转特征生成轴的基体,再依次绘制键槽、卡位平面等切削特征,保证各轴段的同轴度公差符合设计要求;之后绘制外部的壳体零件,先完成外轮廓的回转特征,再对内部的安装槽、配合台阶进行切削,预留出锁紧件的安装空间;最后绘制两端的锁紧零件,根据轴端的卡位尺寸匹配对应的卡合轮廓,完成单个零件建模后进入装配环境,按照实际装配顺序依次导入零件,添加同轴、贴合等配合约束,验证各零件之间是否存在干涉,同时检查运动行程内是否存在结构碰撞,调整配合段的尺寸参数保证装配间隙合理。整个装配的安装边界以壳体的外圆柱面为基准,安装时可直接将壳体嵌入对应基座的安装孔内,通过两端锁紧件的卡位结构实现周向固定,轴向不需要额外的压紧结构,整体径向尺寸紧凑,适合安装空间受限的传动场景,日常维护时仅需拆卸两端锁紧件即可完成内部零件的更换,不需要拆解整个传动单元,能有效降低设备运维的时间成本。
