铝激光切割骷髅头交叉骨造型装饰件

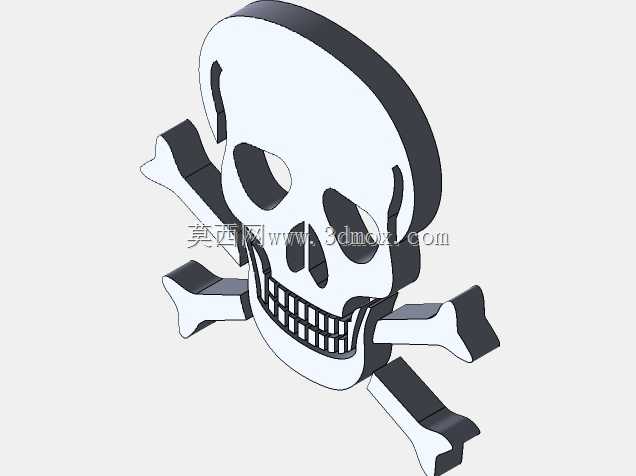

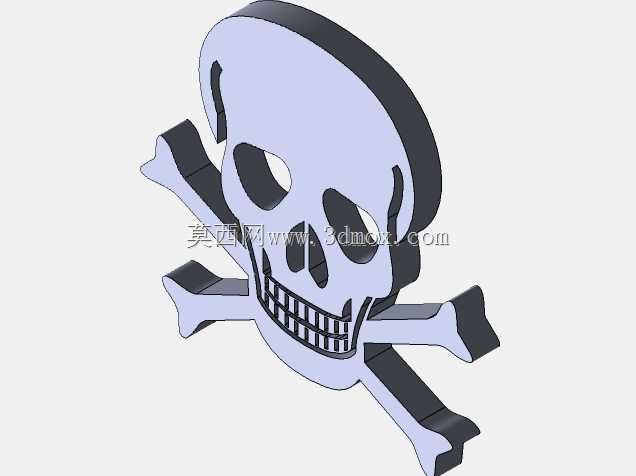

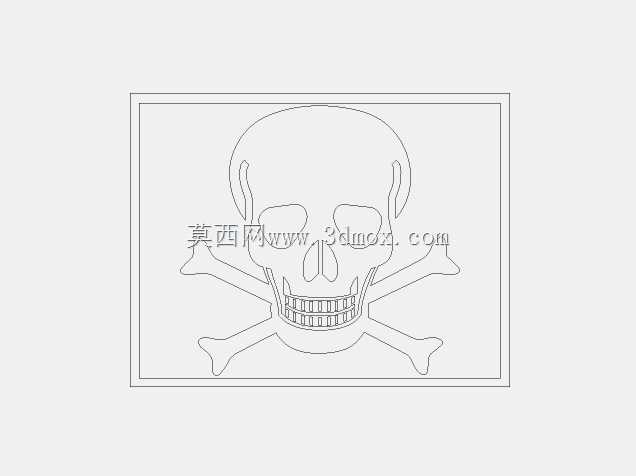

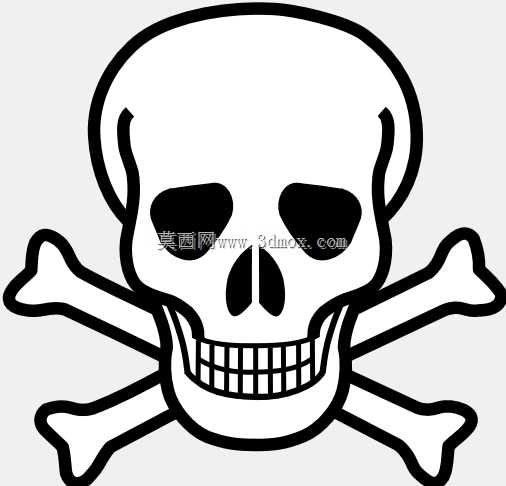

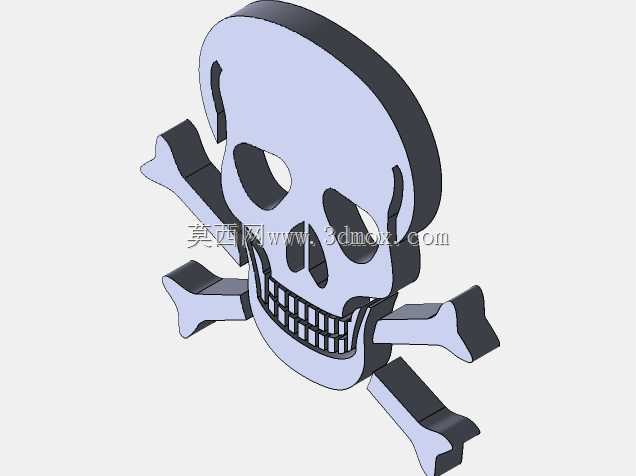

做这类铝激光切割造型件的时候，最先要捋清楚的是实际应用场景，这类带骷髅交叉骨的造型件，大多用在潮流空间装饰、主题标识牌、个性改装饰板上，切割完成后做阳极氧化或者喷塑处理，就能直接通过背胶或者沉头螺丝固定在墙面、设备外罩、改装车体表面，不需要额外做复杂的二次装夹结构。设计初期最先敲定的是板材厚度适配边界，常规激光切割铝板的常用厚度在1mm到3mm区间，这个造型选2mm厚铝板做加工基准，外轮廓最大尺寸控制在300mm见方以内，既不会因为尺寸过大导致切割时板材热变形翘曲，也能保证安装时不会因为自重过大增加固定点的负载。建模的时候先从轮廓线入手，先把骷髅头的颅顶弧线、眼窝三角轮廓、鼻洞倒三角、牙排的矩形齿形依次勾勒，再调整交叉骨的弧度，让两根腿骨的交叉角度保持45度，和颅底的位置预留3mm的间隙，避免激光切割时因为轮廓间距过小出现烧蚀连边的问题。画草图的时候要提前把激光切割的 kerf 补偿量算进去，也就是切割缝的宽度，铝板激光切割的切缝大概在0.15mm左右，所有内轮廓比如眼窝、鼻洞、齿缝的尺寸都要往外偏0.075mm，外轮廓往内偏同等数值，保证切出来的实际尺寸和设计尺寸偏差控制在0.1mm以内。画完闭合草图之后直接做拉伸凸台，厚度和选定的板材厚度一致，不需要做额外的曲面或者倒角，因为激光切割是垂直下料，板材上下表面的轮廓是完全一致的，做多余的倒角反而会和实际加工出来的工件不符。建模过程中要特意检查所有轮廓的尖角位置，把小于0.5mm的尖角都做R0.5的圆角过渡，不然激光切割到极小尖角的时候，热量集中会把尖角位置烧熔成圆钝状，达不到设计的造型效果。还要注意所有的轮廓线都必须是完全闭合的，不能有开放线段或者重叠线段，不然导出切割路径的时候会出现报错，没法直接生成机床识别的NC代码。实际加工的时候，这类平板切割件不需要做折弯或者焊接工序，切割完成后只需要去毛刺、做表面处理就可以交付，安装的时候可以根据使用场景在造型的四个边角预留沉头孔位置，建模的时候直接在草图里加上直径4mm的沉头孔，沉头深度1.2mm，刚好适配M3的沉头螺丝，安装后螺丝头和板材表面齐平，不会有凸起影响外观平整度。这类造型件对轮廓的对称性要求比较高，建模的时候要以骷髅头的中心线为基准做镜像检查，保证左右眼窝、左右颧骨的位置完全对称，交叉骨的两端伸出长度一致，避免切出来的造型出现歪扭的视觉偏差。
