铝合金柱式扬声器腔体结构设计

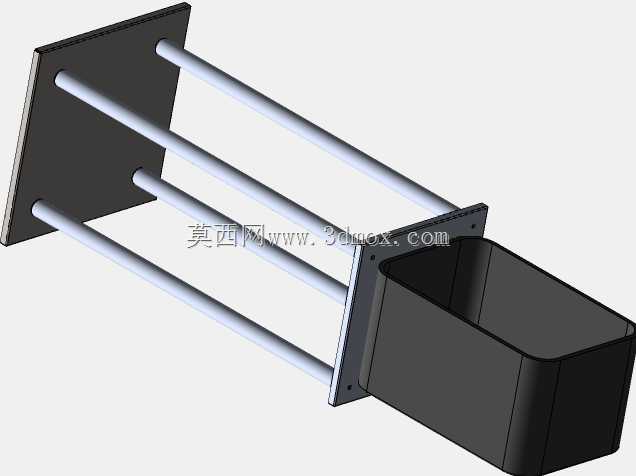

　　这套结构以铝合金作为主要构件材料，采用方形法兰板、四根平行圆管与一端矩形腔体组合的形式，整体呈现柱式延伸布局。从实际装配关系看，两块方形安装板分别承担后端固定与前端腔体连接作用，圆管在二者之间形成稳定支撑，既保证轴向间距，也让腔体悬伸后仍具备较好的刚性。对于声学类五金组件而言，这种布置并不追求复杂外观，而是优先解决安装定位、腔体姿态保持以及与外部面板的连接边界问题。

　　前端矩形腔体采用带圆角的薄壁盒状结构，侧壁与底板连续过渡，能够减少尖锐转角带来的应力集中。腔体开口侧通过法兰板上的孔位与管柱组件连接，板件上预留的小孔可用于螺钉锁紧或定位销配合。后端方形板尺寸略大于前端连接区域，适合贴装在设备内侧壁、支架平面或声学模组安装面上；当它被固定到整机框架时，四根圆管能够将受力分散到多个连接点，避免单点悬伸造成的晃动。

　　在工程应用中，这类柱式扬声器结构常见于需要将发声单元与主安装面拉开一定距离的设备内部。例如控制台、自助终端、工业机柜或展示装置中，面板后方空间往往被电路板、线束和支架占据，直接贴装扬声器会影响音腔容积或与周边零件干涉。通过圆管延长安装距离，可以把腔体布置到更合适的位置，同时保留后端板与设备骨架的可靠连接。圆管之间形成的开放空间也有利于线束穿行，音频线可沿管侧布置并通过扎带固定，减少装配时的绕行。

　　从设计思路上看，该模型把功能拆成三个明确部分：后端板负责安装基准，圆管负责跨度支撑，前端盒体负责容纳声学单元。方形板边缘平直，便于在布局中与设备内壁对齐；板上孔位呈规则分布，加工时可直接由数控钻孔或铣削完成。圆管选用截面一致的杆件，有利于控制长度公差，装配后两端板面的平行度更容易保证。前端腔体的圆角矩形轮廓则兼顾内部容积与外部避让，在有限宽度下提供较规整的声学后腔。

　　尺寸边界方面，结构占用空间主要由后端板外轮廓、圆管长度以及前端腔体的宽、高、深度决定。后端板作为最大外接矩形之一，决定了与设备壁面接触时所需的平面区域；圆管长度决定两块板之间的净距，也直接影响扬声器腔体相对安装面的悬伸量；前端腔体向一侧延伸，其外壁到圆管中心线的距离需要在整机干涉检查中重点核对。若将该结构放入三维装配体，应以后端板贴合面为安装基准，检查腔体上下左右与线束槽、支架、外壳筋位之间的间隙，同时确认圆管外侧不会阻挡相邻模块拆装。

　　材料选择铝合金，主要考虑其密度较低、切削性能好，并且表面可以通过阳极氧化形成较稳定的保护层。对于长期处于设备内部的支撑件，铝合金在强度、重量和加工成本之间具有较好的平衡。圆管受轴向压力和少量弯曲载荷，管壁厚度需要结合悬伸长度校核；若跨距较大，可适当增加管径或调整四根圆管的分布间距，以提高整体抗弯能力。法兰板与圆管的连接可采用焊接、粘接后机械紧固，或在端部加工螺纹后用螺钉锁紧，具体方式取决于批量、工艺条件以及后期维护需求。

　　声学相关结构不能只看静态装配，还要关注振动传递。扬声器工作时，腔体内部单元会产生周期性振动，若支撑刚度不足，容易引发板件共振或异响。四根圆管对称布置有助于提高结构稳定性，后端板与设备框架贴合时应保证足够的接触面积，必要时在连接面加入减振垫，以降低振动向整机壳体传递。腔体与法兰板连接区域也应避免局部悬空，螺钉排布需围绕受力中心均匀设置，防止长期振动后松动。

　　从建模角度看，该模型适合用参数化方式控制关键尺寸：法兰板边长、板厚、孔位中心距、圆管外径与长度、腔体外形宽高、圆角半径和壁厚都可以设为可变参数。这样在不同项目中复用时，只需调整跨距和腔体容积，就能快速形成相近系列。建模过程中应注意薄壁腔体的拔模与壁厚一致性，若后续需要模具或钣金工艺转换，圆角和侧壁斜度需要提前预留；若采用机加工盒体，则要考虑刀具进入角落的最小半径。

　　整体而言，这不是一个孤立的外观零件，而是一种兼顾安装、支撑、声学空间和走线条件的组件方案。它的价值在于用简单几何关系实现明确功能：后端板提供基准，圆管建立跨度，腔体容纳发声单元，各部分边界清晰，便于在设备内部进行空间规划。对结构设计人员来说，这类模型可作为柱式安装声学模块的基础参考，再根据实际面板厚度、安装孔距、音腔容积和周边约束进行细化。
