星门复制程序块结构件三维设计

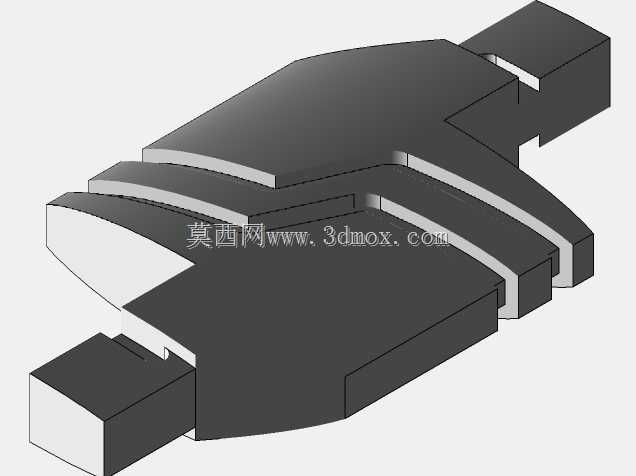

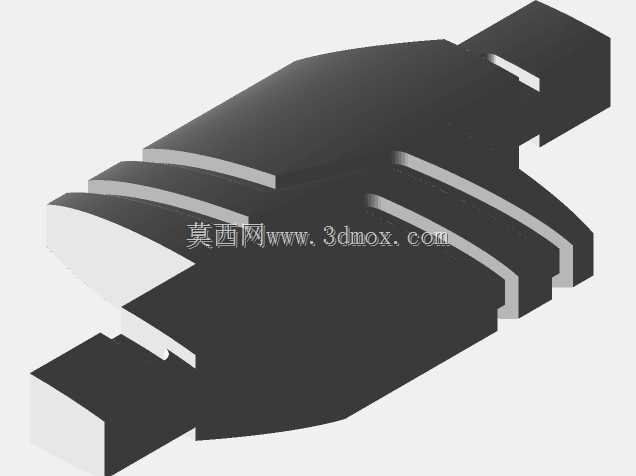

这类结构块主要应用在工装定位、工位工序复制传递的生产场景中，在多工位同步加工的工装治具上，这类块体承担着工位基准传递、定位块复刻对位的核心作用，能保证不同工位上的工件装夹基准统一，减少重复找正的辅助工时。从结构形态来看，该块体采用对称式的凸台定位设计，两端伸出的矩形凸台是核心的安装定位边界，装配时可直接嵌入对应工装基座的凹槽内，无需额外设计复杂的压紧结构就能实现X、Y两个方向的限位，中间段的阶梯型曲面结构是功能接触面，对应需要传递复制的工位型面，能保证块体压合时与对应工位的型面完全贴合，避免基准偏移。做这个模型的时候，我一般会先拉伸出整体的长方体基体，先确定两端凸台的长宽尺寸，这部分尺寸要和基座凹槽的公差带匹配，通常取间隙配合的公差范围，保证拆装顺畅同时不会出现晃动。之后再处理中间段的曲面结构，这部分不能直接用拉伸切除，要先根据对应工位的型面点云数据搭建辅助线，先做出主分型面的轮廓，再通过放样切除做出阶梯过渡的曲面，每一步切除后都要检查曲面的曲率连续性，避免出现尖角应力集中的位置。这类块体在实际使用时，通常是成组配置在回转式工装或者流水线工位上，当一个工位完成加工工序后，通过这个块体把当前的定位基准传递到下一个工序的定位机构上，不需要每个工位都重新对刀找正，能大幅提升批量加工的一致性。建模过程中要特别注意安装面的平面度要求，两端凸台的下端面是统一的安装基准面，建模时要保证这个面的平面度公差在合理范围内，同时中间曲面的拔模角度要控制在合理区间，避免实际装配时出现卡滞。另外块体上的几个缺口结构是避让位，对应工装上的压紧销或者传感器安装位置，建模时要提前核对周边部件的安装空间，保证块体装配后不会和周边的运动部件发生干涉。整个模型的建模逻辑遵循从整体到局部的顺序，先确定整体的安装边界尺寸，再逐步细化功能型面和避让结构，最后对所有的棱边做倒角处理，避免实际使用时的锐边划伤，同时也能减少装配时的磕碰损伤。
