影视道具黄金权杖精细三维结构设计

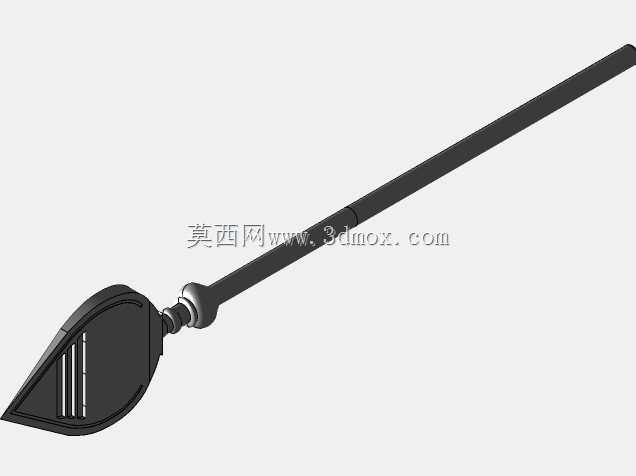

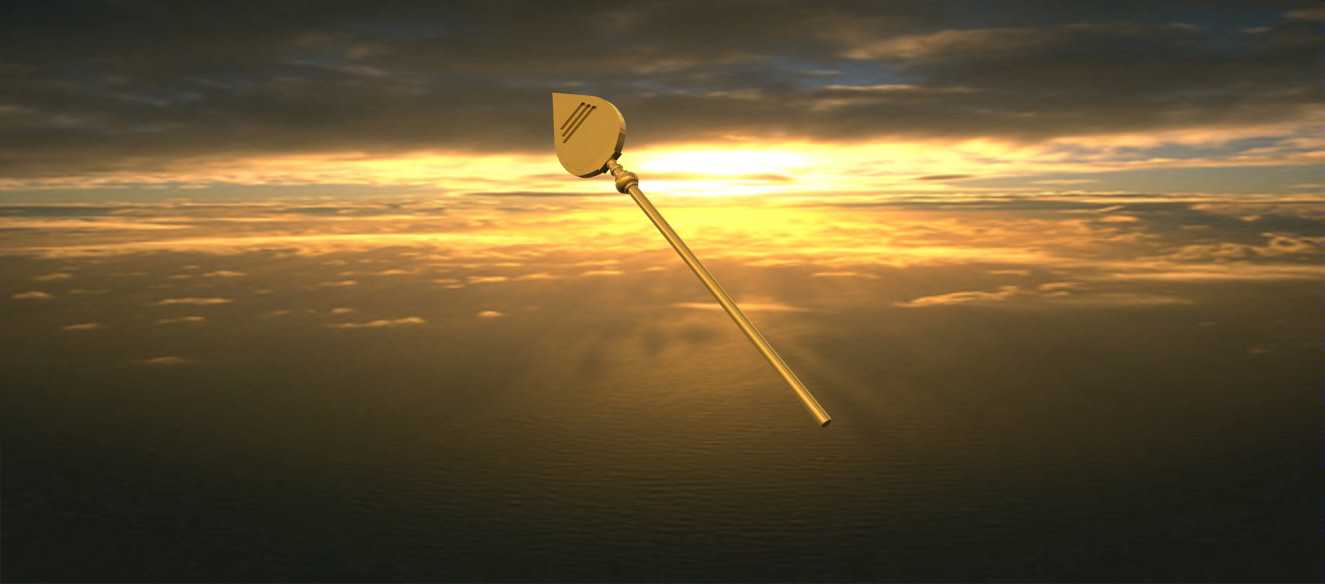

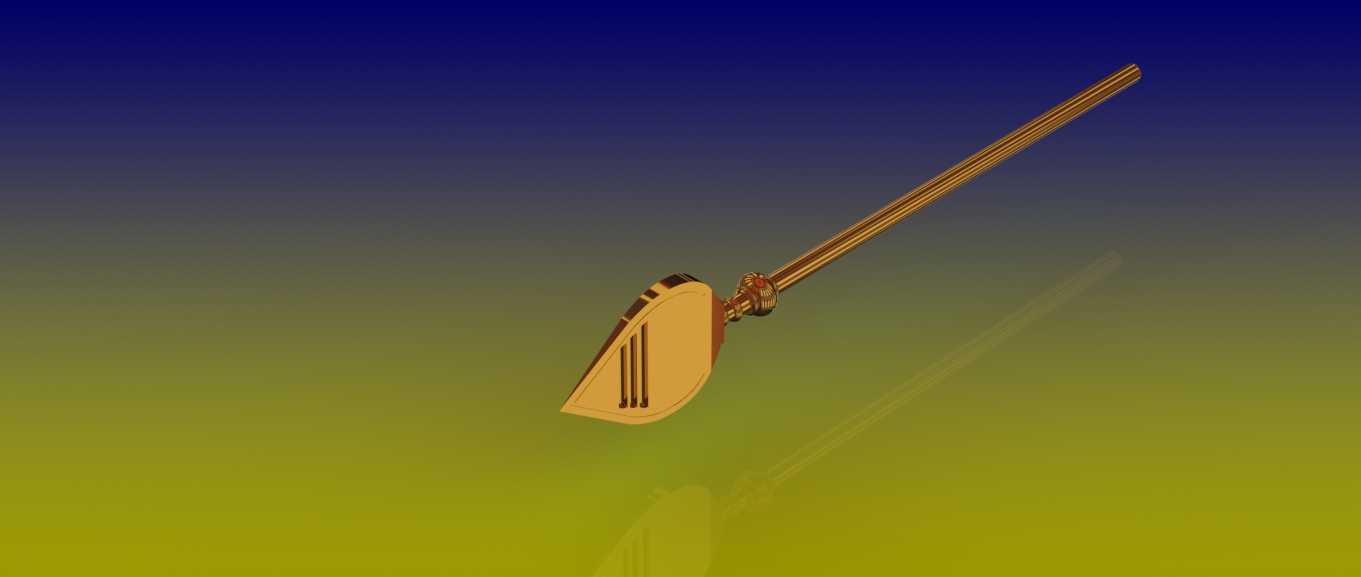

本次建模的权杖类道具，主要应用于影视拍摄、主题展馆展陈、沉浸式剧本杀场景道具制作领域，区别于工业承载类构件，这类道具的核心要求是外形还原度高、视觉质感贴合设定，同时要满足手持使用的配重平衡需求，避免拍摄或展示过程中出现脱手、重心偏移的问题。建模初期先梳理整体结构拆分逻辑，整个权杖分为杖首装饰段、衔接过渡段、长杆主体三个核心部分，杖首的铲形装饰面需要先绘制对称轮廓草图，通过曲面拉伸做出基础胚体，再在表面刻画三道平行装饰凹槽，这里要注意凹槽的深度控制在1.2mm左右，过深会在渲染时出现生硬的黑边，过浅则无法体现金属雕刻的层次感。衔接段做了收窄的锥形过渡，直径从杖首底部的18mm逐步收至长杆的8mm，过渡段表面做一圈凸起的环箍造型，既模拟真实金属权杖的拼接结构，也能在视觉上分割杖首与长杆，避免整体造型过于单调。长杆部分采用等直径圆棒结构，总长度控制在420mm，这个尺寸符合成年人单手持握的舒适长度，杆身末端做1.5mm的圆角处理，避免尖锐边角在使用过程中造成磕碰损伤。建模过程中先在CATIA的零件设计模块搭建整体参数化骨架，将各段的长度、直径参数关联，方便后续根据实际拍摄需求调整整体比例，杖首的曲面部分切换到创成式外形设计模块做曲面缝合，确保所有曲面的曲率连续，没有碎面或尖角，后续导入渲染模块做金属材质赋值时，黄金材质的粗糙度参数设置在0.08，反射率拉高到0.92，模拟高抛光黄金的镜面反射效果，同时在杖首与衔接段的接缝处做轻微的做旧痕迹处理，避免全新金属的塑料感。实际生产落地时，这个模型可以直接导出STEP格式用于3D打印，打印时可以在长杆内部预留配重块安装腔，根据手持平衡需求在杖首或杆尾添加铅块调整重心，安装边界上不需要额外的连接结构，整体为一体化手持道具，杖身的直径控制在8mm也符合人手握持的触感需求，不会因为过粗导致持握费力，过细出现弯折变形的问题。建模时还要注意所有的棱边都做0.3mm的倒角处理，既符合真实金属加工的工艺特征，也能避免3D打印时出现层纹堆积的突兀感，渲染阶段打光采用侧逆光为主，突出金属表面的反光层次，还原黄金材质在自然光下的质感表现，满足影视前期预览、道具打样的实际使用需求。
