星际迷航主题可动发光博格机械臂

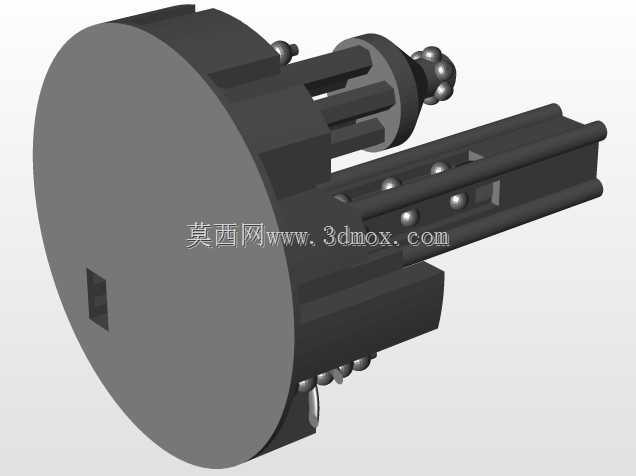

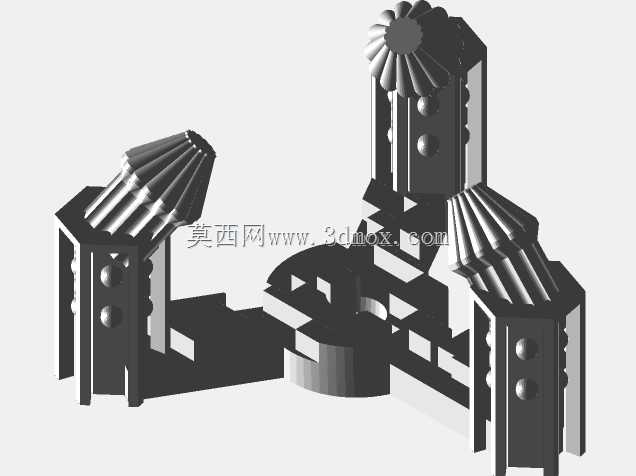

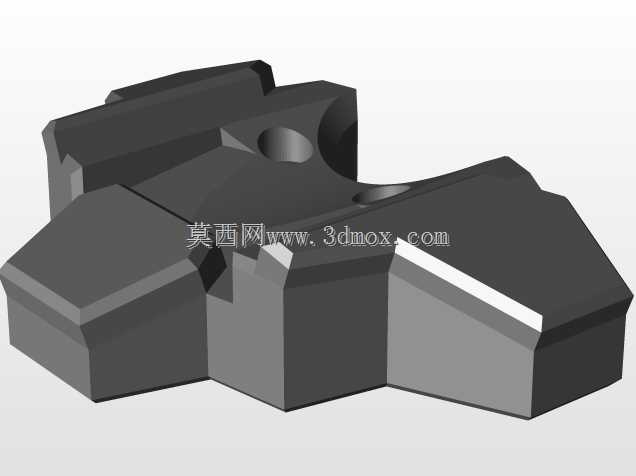

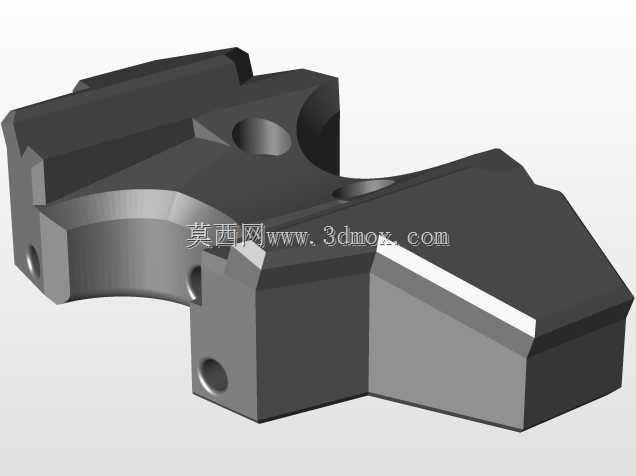

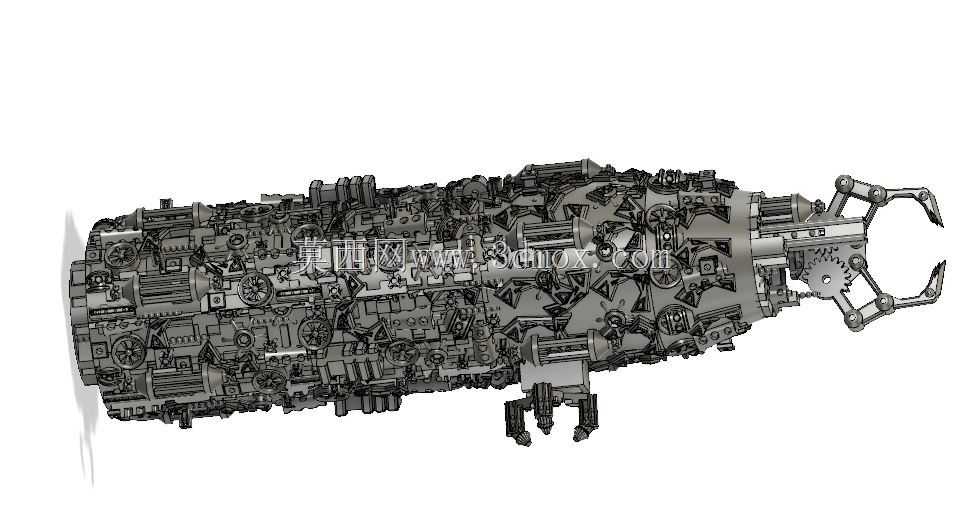

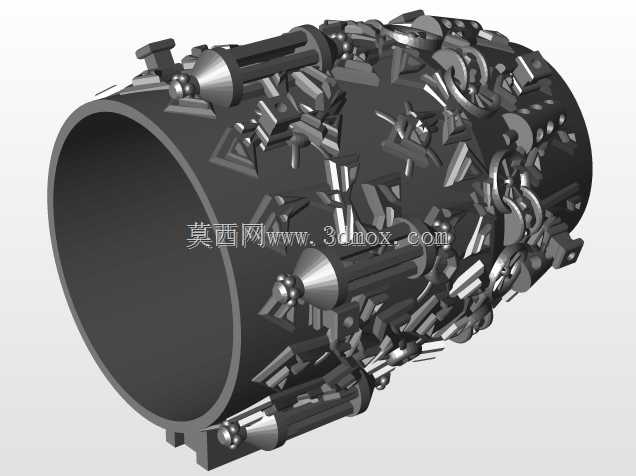

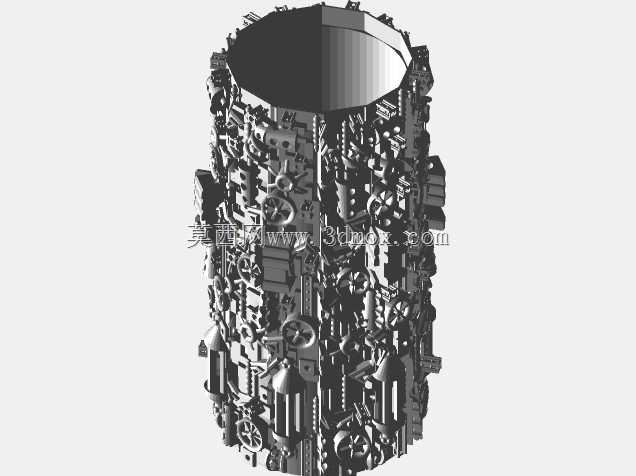

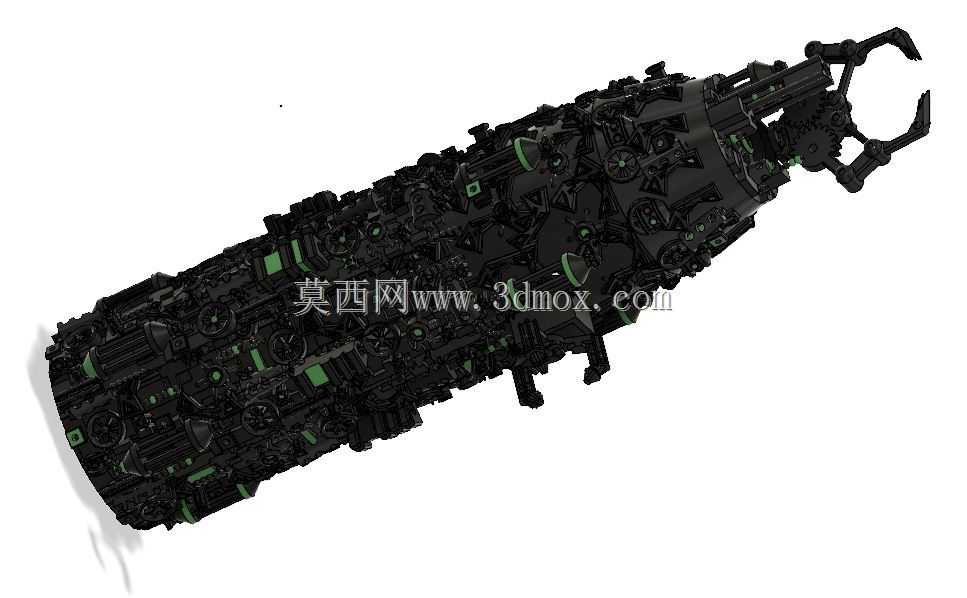

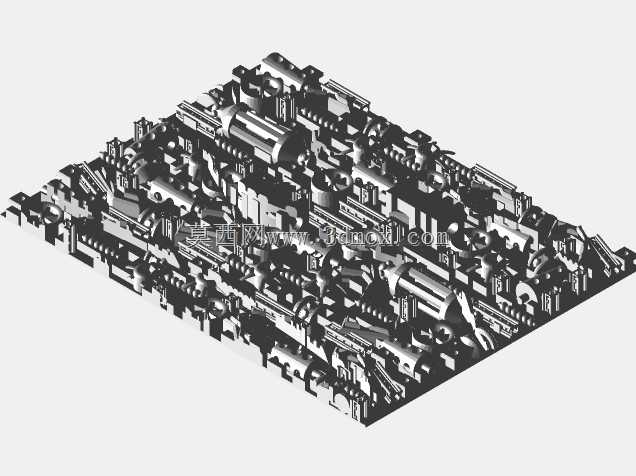

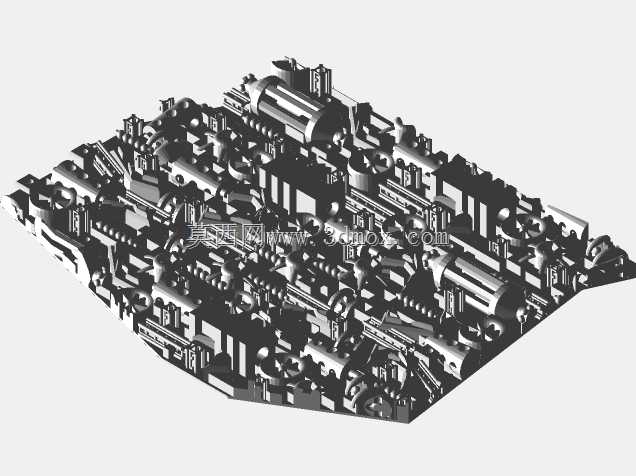

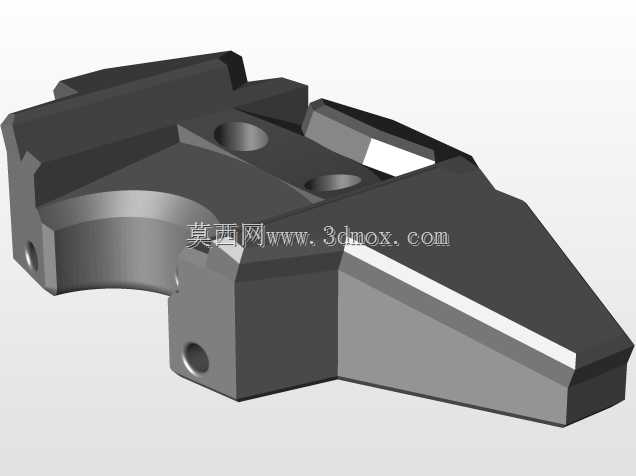

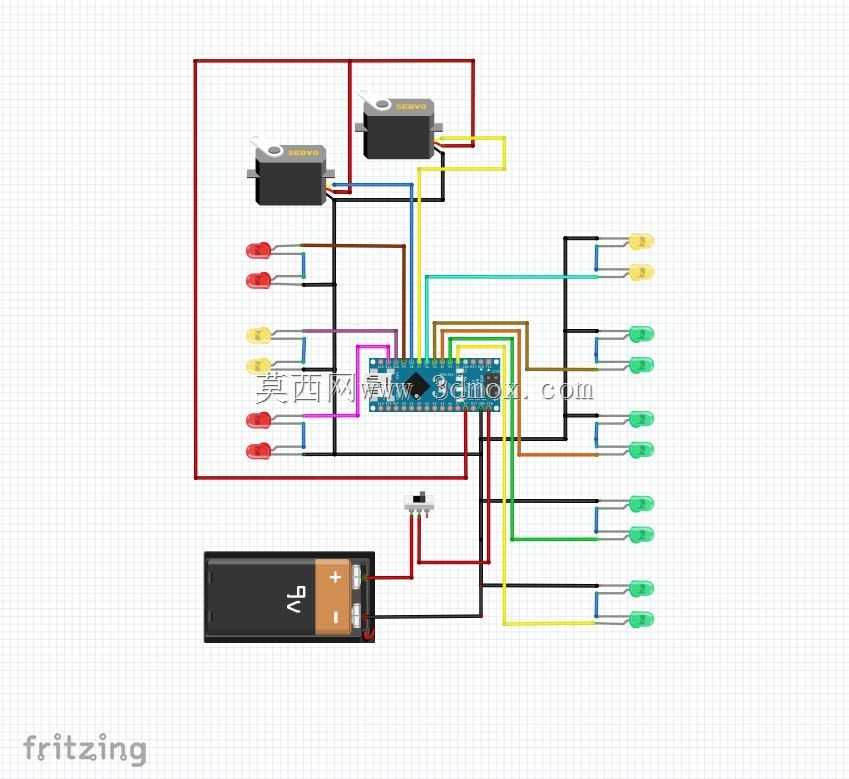

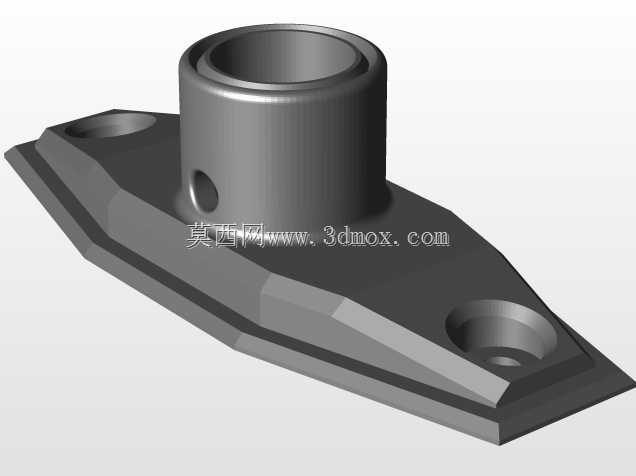

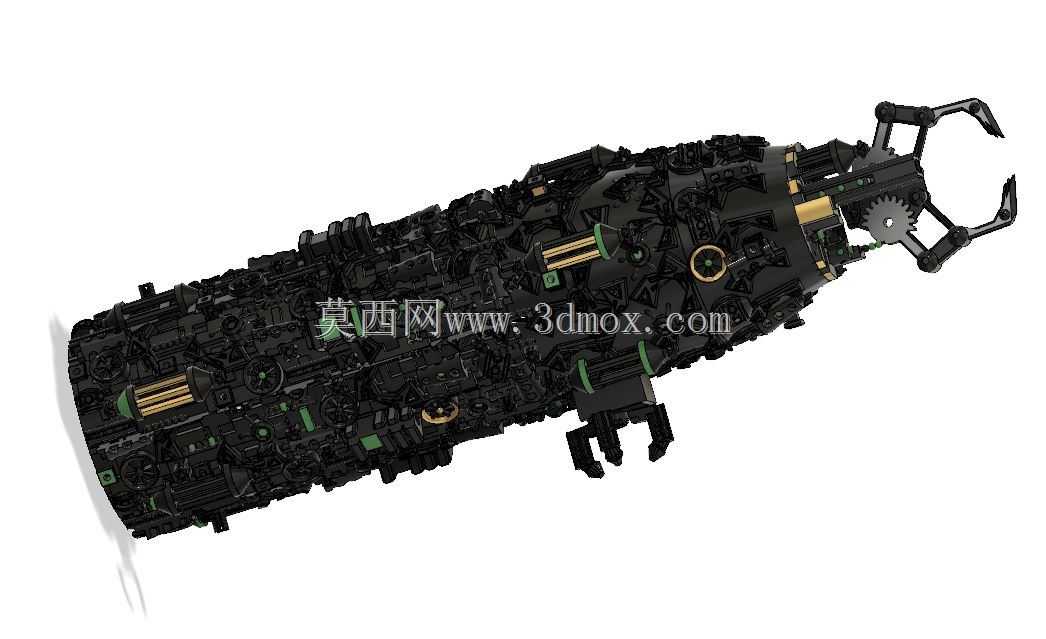

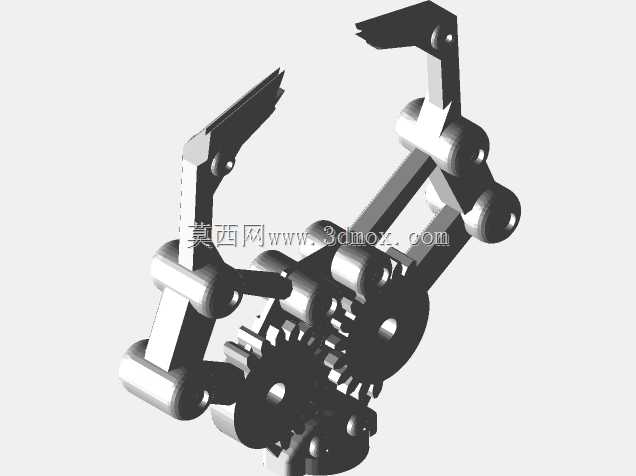

这款机械臂的设计最初是面向影视道具复刻与创客DIY场景落地，实际可用于科幻主题展陈交互、cosplay穿戴道具制作，也可作为多自由度小型机械抓取结构的教学演示载体，其带活动关节与Arduino控制的LED发光单元，能在展陈场景中实现动态光效与关节动作配合，还原影视设定里的机械质感。从功能特性来看，整臂采用模块化拼接结构，末端配置三爪式抓取执行端，腕部、臂身分布多组可动铰接点，可实现俯仰、旋转等多维度姿态调整，臂身预留的走线槽可容纳LED供电线路与舵机控制线，避免活动过程中线路干涉卡滞。设计阶段首先梳理了影视原作中博格臂的外观特征，将复杂的外露管线、机械肌理拆解为可建模的独立结构件，优先确定各关节的旋转轴位置与活动角度范围，保证穿戴或展陈时的动作流畅度，同时兼顾3D打印加工的工艺性，将大尺寸臂身拆分为多个可拼接的分件，避免打印过程中出现翘曲变形，各分件之间采用卡扣与少量紧固件连接，降低后期装配难度。建模过程中先绘制臂身的核心骨架基准，确定整体安装边界，整臂长度适配普通人手臂穿戴尺寸，根部预留与穿戴固定基座的连接接口，接口处做了圆角过渡避免应力集中，再逐步叠加外部的装甲块、管线卡槽、LED安装位等细节结构，每添加一组活动结构都要做干涉检查，确认关节在极限活动角度下不会与周边结构发生碰撞。LED灯组的安装位设计在臂身的凹槽区域，采用内嵌式安装，灯珠外侧预留透光片安装槽，避免发光时出现漏光散光问题，供电模块的容纳腔设置在臂身靠近根部的位置，平衡整臂的重量分布，减少长时间穿戴时的前端下坠感。末端抓取机构采用齿轮联动的三爪结构，建模时先确定中心驱动齿轮的模数与齿数，匹配三个爪部的从动齿形，保证抓取时三爪同步开合，爪尖做了防滑纹理处理，可夹持小型轻质道具。所有结构件的壁厚都控制在适合3D打印的范围，铰接孔的位置预留了销轴安装间隙，避免装配时出现过紧卡滞的问题，臂身表面的机械肌理采用凹凸结构还原，没有额外的后期贴图依赖，打印完成后仅需简单打磨即可呈现原作的粗粝机械质感。
