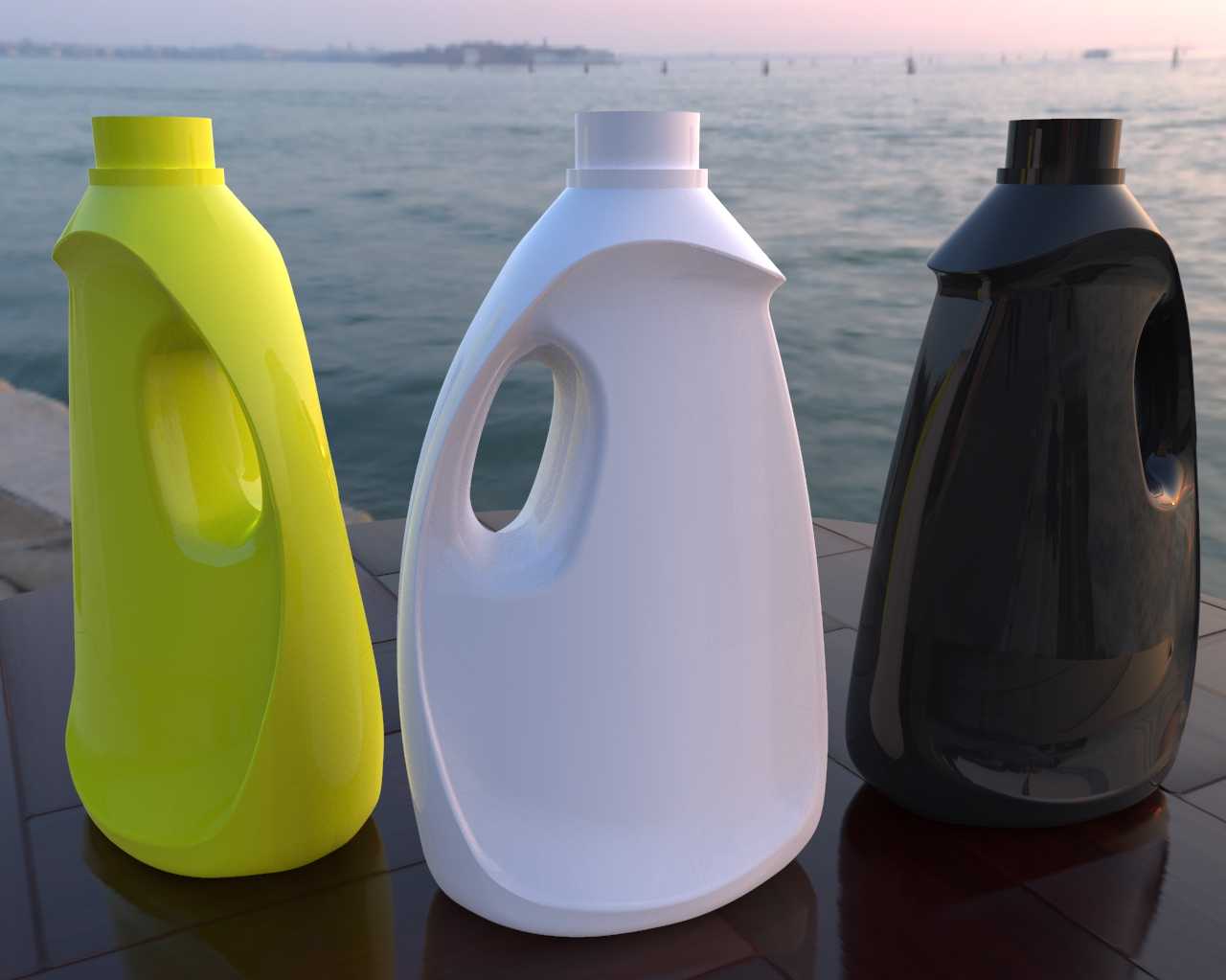

带提手塑料洗衣液包装瓶外观结构

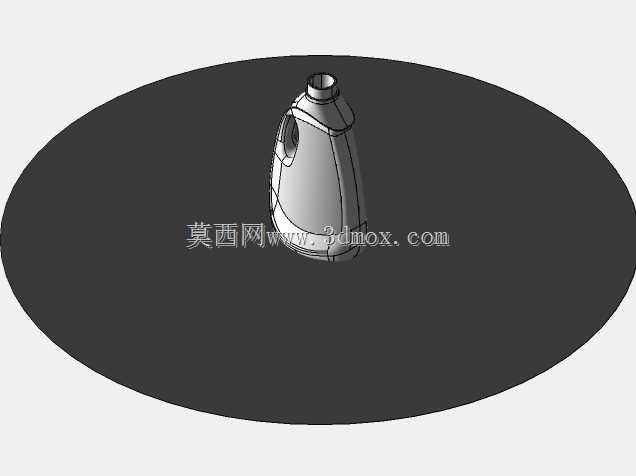

这类带一体化提手的塑料包装瓶，主要应用于日化洗护品类的液态产品盛装场景，日常家用洗衣液、衣物柔顺剂、大容量家居清洁液都普遍采用这类瓶型结构，核心要兼顾盛装密封性、手持搬运便利性、货架陈列视觉辨识度这几个实际使用需求。从功能特性来看，瓶身的一体化弧形提手是结构设计的核心，要匹配普通人手抓握的掌宽尺寸，提手内圈预留足够的手指穿入空间，边缘做全圆弧过渡避免搬运时勒手，同时提手与瓶身的连接区域要做壁厚加强处理，满装状态下提手位置不能出现应力发白、断裂变形的问题。瓶身整体采用上窄下宽的类水滴形轮廓，底部做平整的支撑面，放置时的重心落在瓶底中心区域，哪怕盛装液体后重心上移，也能保证台面上放置的稳定性，不会轻易倾倒。瓶口采用标准的螺纹接口，匹配对应的旋盖结构，螺纹圈数控制在2.5到3圈之间，既保证旋合后的密封性能，又不会让用户开盖时过于费力。建模过程中，先绘制瓶身的半侧轮廓草图，通过旋转特征生成瓶身的基础基体，之后单独绘制提手的扫掠路径与截面轮廓，用扫掠特征生成提手结构，再对提手和瓶身的连接位置做圆角过渡与合并处理，避免出现尖锐的连接棱边。之后抽壳生成瓶身的中空腔体，抽壳壁厚根据塑料吹塑工艺的要求控制在均匀厚度，瓶口位置单独做螺纹特征的绘制，最后对瓶身外表面做曲面光顺处理，保证后续渲染或者开模时曲面没有褶皱、破面问题。设计时还要考虑吹塑成型的工艺要求，瓶身表面不能有过于突兀的倒扣结构，拔模角度顺着瓶身高度方向均匀设置，避免成型后脱模困难，提手位置的内表面也要做对应的拔模处理，保证吹塑时料体能均匀填充到提手的整个腔体，不会出现局部壁厚过薄的问题。瓶身的曲面弧度还要兼顾贴标需求，预留出平整的标签粘贴区域，该区域的曲面曲率要尽可能平缓，保证标签粘贴后不会出现翘边、贴合不牢的问题。
