12.7×99毫米北约制式弹药结构模型

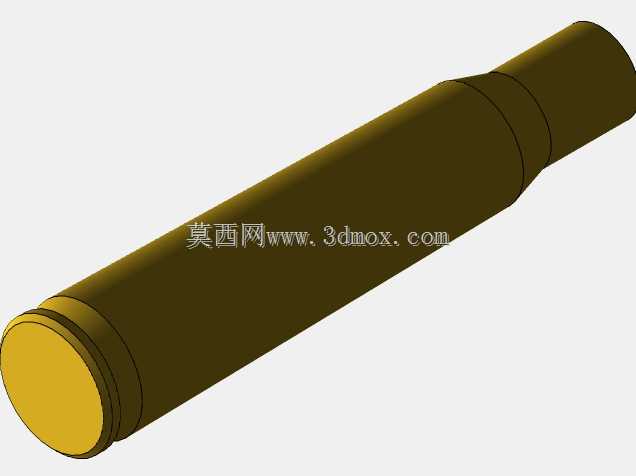

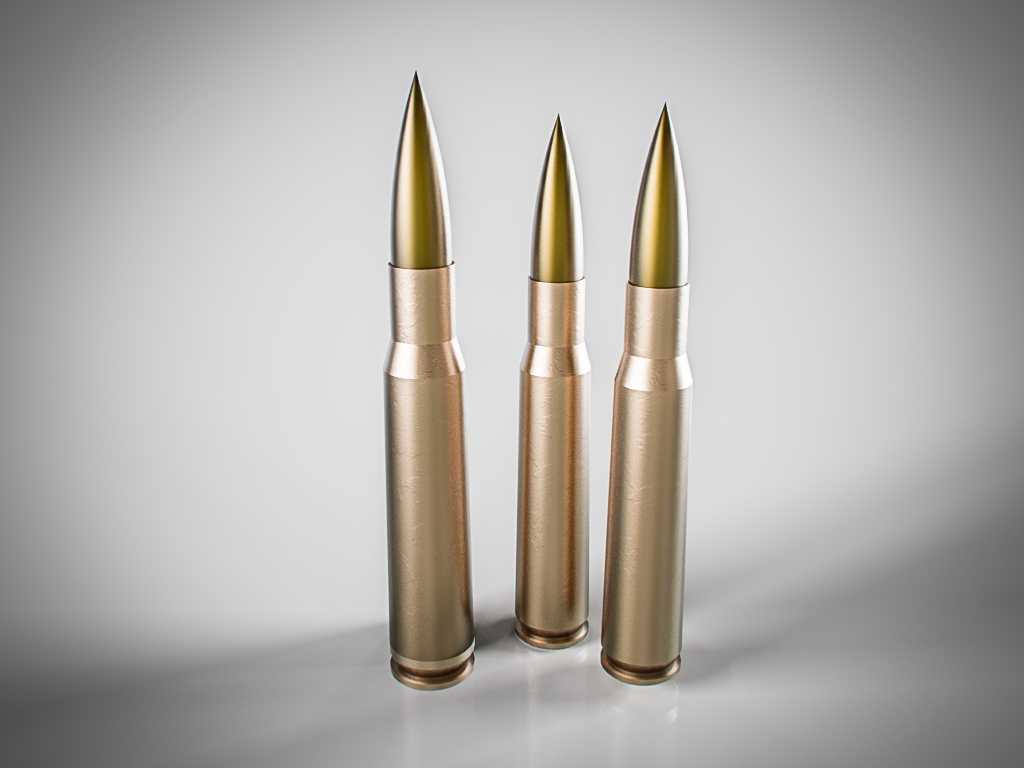

在轻武器装备研发、战术训练器材开发以及弹道仿真验证场景中，这类大口径制式弹药的三维结构模型是核心的基础参考载体，可直接用于供弹机构匹配校验、弹药装填轨迹模拟、外弹道初始参数标定等环节，也能为教学演示场景提供等比例的结构展示支撑，帮助设计人员直观理解弹药各部分的配合关系，避免实弹测试带来的安全风险与成本消耗。从实际功能特性来看，该弹药适配大口径重机枪、反器材狙击步枪等装备，弹头的尖锥外形设计优先保障飞行过程中的气动稳定性，降低跨音速飞行阶段的阻力激增问题，弹壳的锥度与肩部定位结构则承担膛内定位、密闭火药燃气的核心作用，底缘的尺寸公差直接影响抽壳动作的顺畅度，任何局部的尺寸偏差都可能导致供弹卡滞、闭气失效甚至膛内故障。建模过程中首先以实际测绘的外形尺寸为基准，先绘制弹头的回转截面轮廓，通过回转特征生成弹头的整体实体，区分被甲与弹芯的装配边界，保证弹头弧形部的曲率符合气动设计要求；随后处理弹壳部分，先绘制弹壳的内外壁回转轮廓，通过回转生成弹壳基体，再依次加工弹壳口部的收口定位面、斜肩定位段、壳体主体以及底缘的抽壳卡槽，注意弹壳内部的药室容积要与实际装药空间匹配，避免后续仿真出现参数偏差；最后完成底火的装配结构，在弹壳底部加工底火安装孔，匹配底火的压装过盈量，完成整体装配后校验各部分的同轴度，保证弹头与弹壳的装配同轴度误差控制在合理范围内，避免影响弹道一致性。外形尺寸严格遵循12.7×99毫米的制式标准，弹壳总长、弹头外露长度、弹壳最大直径、底缘直径等关键尺寸都严格控制公差带，在供弹机构的匹配设计中，这些尺寸直接决定了弹链抱弹口的尺寸设计、枪机弹底窝的轮廓参数以及进弹坡的角度设置，建模时预留的装配边界可以直接导入枪械整体装配体中进行干涉检查，验证供弹、上膛、抽壳全流程的动作合理性。
