微型旋转发动机转子注塑成型模具结构

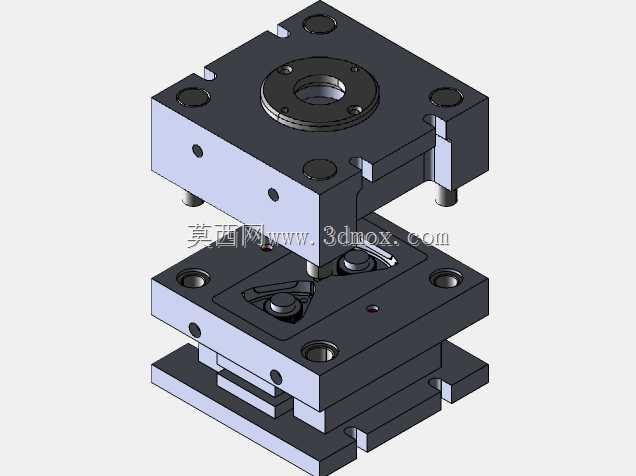

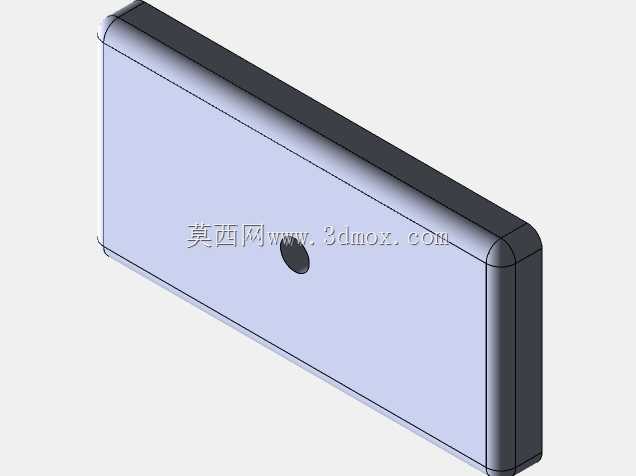

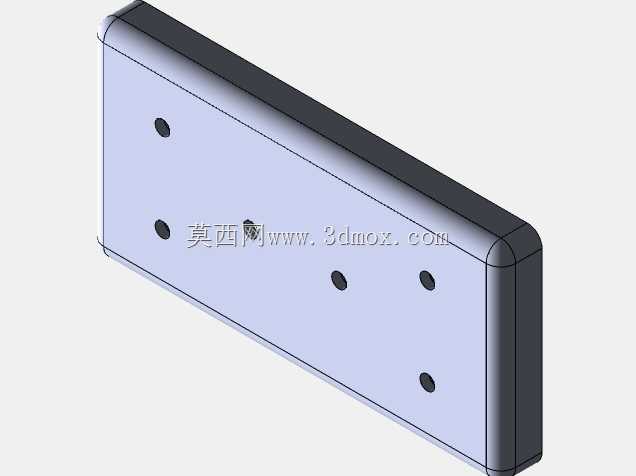

这套结构针对微型旋转发动机转子的注塑成型需求开发，适配小尺寸精密塑件的批量生产场景，常见于微型动力组件、文创类钥匙链周边的精密塑件加工环节，能在极小的模具体积内完成转子复杂轮廓的一次成型，避免后续二次加工带来的形位公差偏差。从实际使用逻辑来看，该模具采用标准两板模开模结构，上下模架通过四角导柱实现精准合模导向，合模时导套与导柱的配合间隙控制在0.02mm以内，保证型腔同轴度满足转子的旋转动平衡要求，开模过程中依靠分型面的贴合间隙控制飞边厚度，适配微型塑件的外观精度要求。设计阶段优先考虑了微型塑件的浇注平衡，进胶点设置在转子非配合端面，避免进胶痕迹影响转子与转轴的装配精度，型腔部分采用镶拼式结构，既方便加工转子的复杂曲面轮廓，也能在局部磨损后快速更换镶件，降低模具维护成本。外形尺寸上整套模架压缩到掌心可持的规格，安装孔位完全适配小型立式注塑机的工作台装夹边界，无需额外加装过渡垫板即可直接装夹生产，开模行程匹配小型注塑机的顶出行程参数，无需调整设备原有开模限位。建模过程中先完成转子塑件的结构测绘，确认转子的偏心轮廓、叶片槽位的尺寸公差后，先拆分型腔与型芯的分型面，依次绘制上下模座、导柱导套、紧固螺钉、定位圈等标准件结构，再完成浇注系统、冷却水路的布局，冷却水路采用直径4mm的微型通道，贴近型腔表面布置，保证微型塑件成型时的冷却均匀性，避免转子出现收缩变形影响动平衡。整套结构的顶出采用均匀分布的顶杆布局，顶杆位置避开转子的功能配合面，顶出过程受力均匀，不会出现塑件顶白、变形的问题，适配PP、ABS等常用热塑性塑料的成型参数，生产过程中成型周期可控制在15秒以内，满足小批量精密塑件的生产效率要求。
