十型腔螺母齿轮箱脱模注塑模具组件

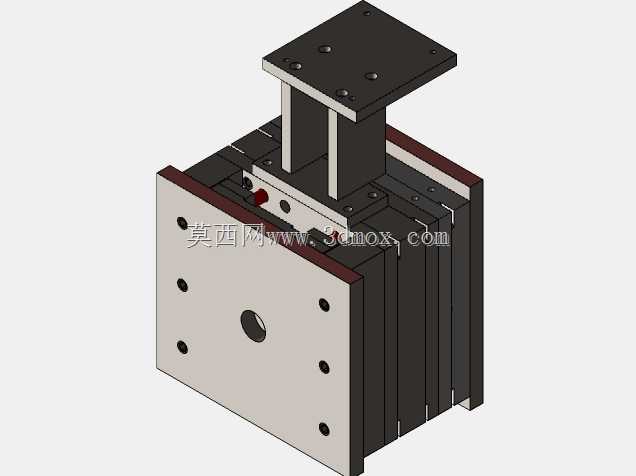

这套多型腔螺母注塑成型模具搭载的齿轮箱式脱模系统，主要面向小规格紧固件类注塑件的批量生产场景，在消费电子配件、小型家电紧固件、汽车内饰小标准件的注塑生产线上适配性极强，能解决多腔模具脱模不同步、小尺寸螺母件脱模易拉伤、顶出变形的常见生产痛点。整套模具的脱模动力通过齿轮组做同步传递，区别于传统的顶杆直顶结构，齿轮箱的传动比经过匹配计算，能保证十个型腔的脱模动作完全同步，避免单个型腔脱模滞后导致的塑件留模、螺纹牙型拉伤问题。设计初期先梳理了螺母塑件的螺纹参数、收缩率取值，确定型腔排布采用圆周对称布局，让注塑时的熔料填充压力在各型腔分布更均匀，减少飞边和填充不足的不良率。建模过程中先搭建齿轮箱的核心传动骨架，确定主动齿轮与各从动脱模齿轮的中心距、模数参数，校验齿轮啮合的侧隙，避免传动卡滞；之后拆分动定模的成型镶件，每个螺母型腔的螺纹成型芯与对应从动齿轮做同轴连接，保证转动脱模时的同轴度，控制芯轴的径向跳动量在合理范围内，避免脱模时刮伤螺纹内表面。安装边界上，整套模架适配常用的160吨卧式注塑机的拉杆间距，定位圈尺寸、浇口套规格匹配通用机台的安装标准，冷却水道的排布避开齿轮传动腔，防止冷却水渗漏进入传动机构导致齿轮锈蚀卡滞。脱模动作逻辑为开模后主动齿轮通过齿轮箱内的传动链带动各型腔的螺纹芯同步转动，配合定模侧的止转结构，让螺母塑件在螺纹旋转的作用下自动从型芯上脱出，不需要额外设置顶出板结构，能缩短模具的开合模行程，提升单模生产周期。建模时需要重点校验各齿轮的传动干涉，尤其是螺纹芯转动到脱模终点位置时，齿轮的啮合行程是否足够，避免出现脱模行程不足导致塑件无法完全脱离型芯的问题；同时要考虑齿轮箱的密封结构，避免注塑生产时的塑料粉尘、脱模剂进入传动腔，加剧齿轮磨损，延长模具的维护周期。
