叠层式精密注塑模具型腔结构

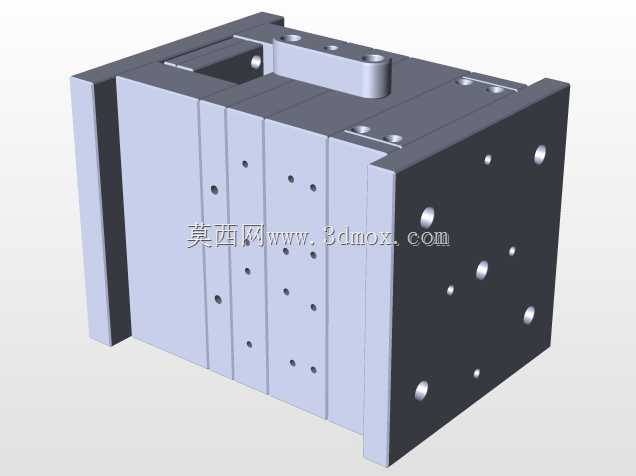

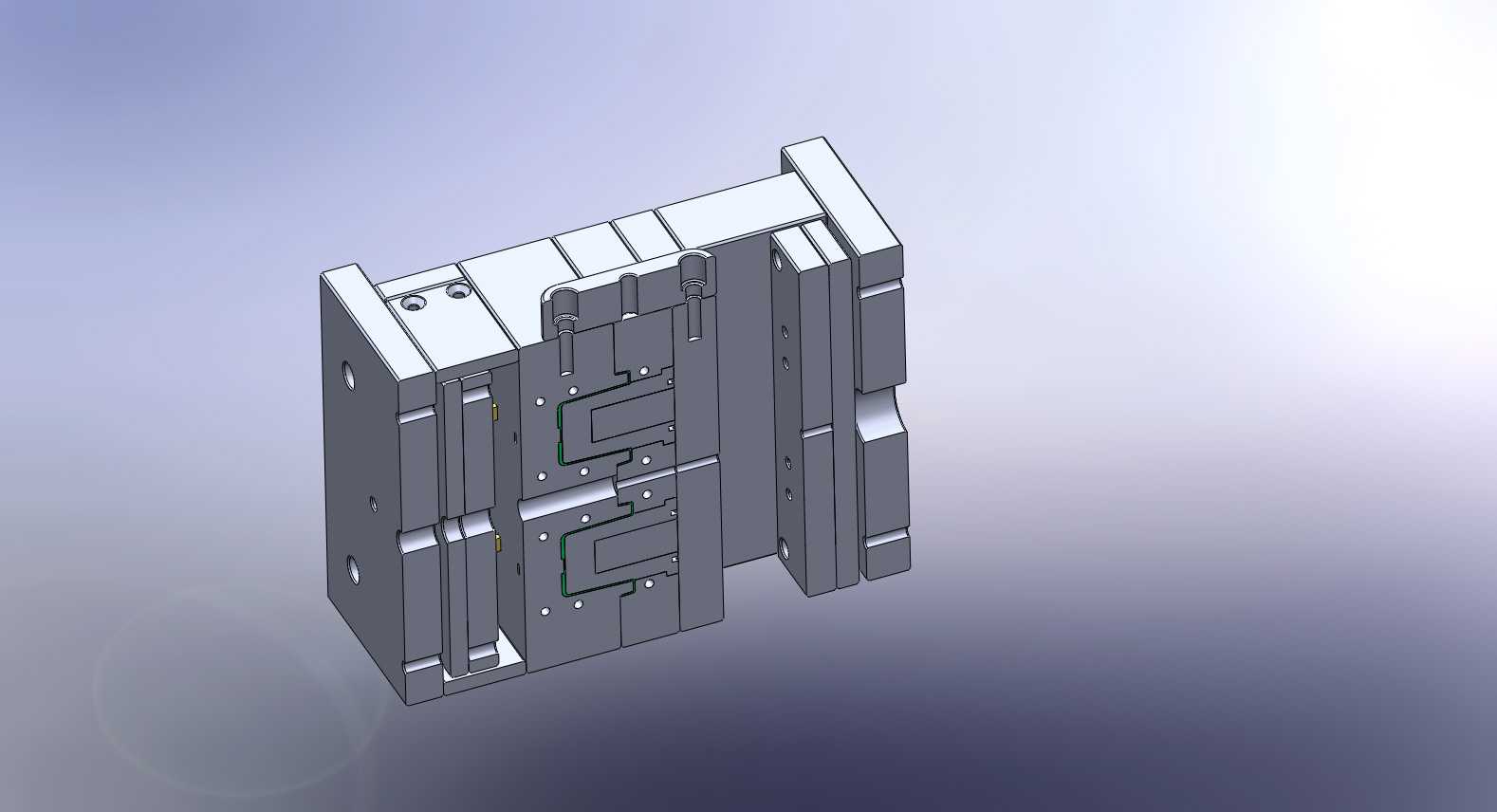

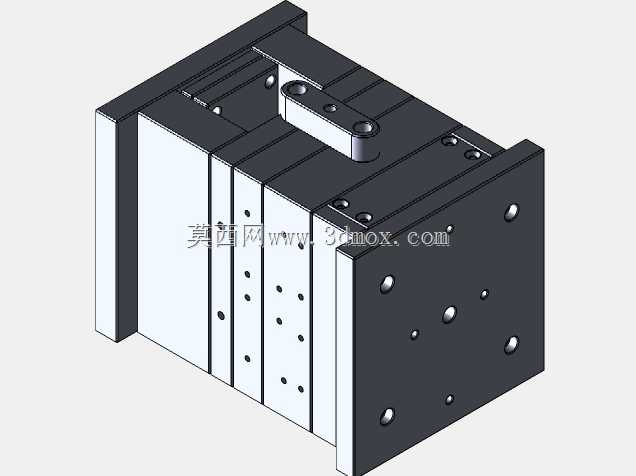

这套叠层结构的注塑成型模腔组件，主要面向薄壁塑料壳体类零件的批量注塑生产场景，常见于消费电子外壳、小型家电结构件的量产工序中，相比普通单层模架，叠层式的型腔布局能在同等注塑机锁模吨位下，将单次射胶的成型产出提升近一倍，有效摊薄单件制品的生产能耗与机台工时成本。从结构功能来看，该组件拆分了上下两层对称布置的成型型腔，两侧的导向定位块承担合模过程中的精准对位作用，避免上下模错位导致的制品飞边、壁厚不均问题，模体上预留的冷却水道安装孔位，可直接接入模温机循环回路，保证成型过程中型腔各区域温度均匀，减少塑料件冷却收缩导致的翘曲变形。设计阶段首先要根据目标塑料件的拔模斜度、壁厚公差确定型腔的分型面位置，这套结构将分型面设置在制品轮廓的最大投影面处，避免开模时制品粘定模，同时在型芯侧预留顶针安装位，适配常用的圆顶针、扁顶针排布，针对制品上的卡扣、窄槽结构，在对应型腔位置做了镶件拆分设计，方便后续磨损后单独更换镶件，无需整体报废模腔，降低模具维护成本。建模过程中先绘制模架的基准板件，确定上下模的安装边界尺寸，保证模架总厚度、导柱孔位间距匹配对应吨位注塑机的容模尺寸范围，之后逐层绘制型腔的成型曲面，通过布尔运算切除实体得到型腔空腔，再逐一添加导向块、紧固螺丝孔、冷却通道等辅助结构，建模时需要重点校验合模状态下各组件的干涉情况，尤其是叠层中间板的滑动行程要和开模距离匹配，保证开模后两层型腔的制品都能顺利脱出。整套结构的安装边界充分考虑了注塑机的拉杆间距、最大开模行程参数，模体两侧的定位槽可直接压入注塑机的动定模固定板，无需额外加工转接板，现场装模时能大幅缩短调模时间。
