V型六缸汽车发动机透明结构展示模型

做动力总成结构设计快十年，经手的内燃机三维模型不下百套，这套V6结构的建模逻辑很贴合正向开发的实际流程。先从应用场景说，这类V型六缸动力单元多用于中高端乘用车、轻型商用车辆以及部分小型工程动力配套场景，核心用途是通过缸体V型夹角的布局，在有限的机舱空间内压缩动力单元的纵向长度，同时平衡直列六缸的运转平顺性与V8机型的空间占用矛盾，兼顾动力输出响应与NVH控制表现。

建模初期先敲定缸体夹角的核心参数，先搭建曲轴的基准轴线，按照60度标准V型夹角定位两侧缸体的安装基准面，这个角度是V6机型平衡一阶二阶振动的最优取值，能大幅减少后续平衡轴的设计冗余。完成基准定位后，先拆分核心功能模块：曲柄连杆机构、配气机构、进排气系统、冷却润滑回路的安装边界逐一划定，建模过程中优先保证各运动部件的干涉间隙，比如活塞上行到上止点时与气门的最小安全间隙、曲轴回转时与缸体油道的壁厚预留，这些都是实际开模前必须反复校验的硬指标。

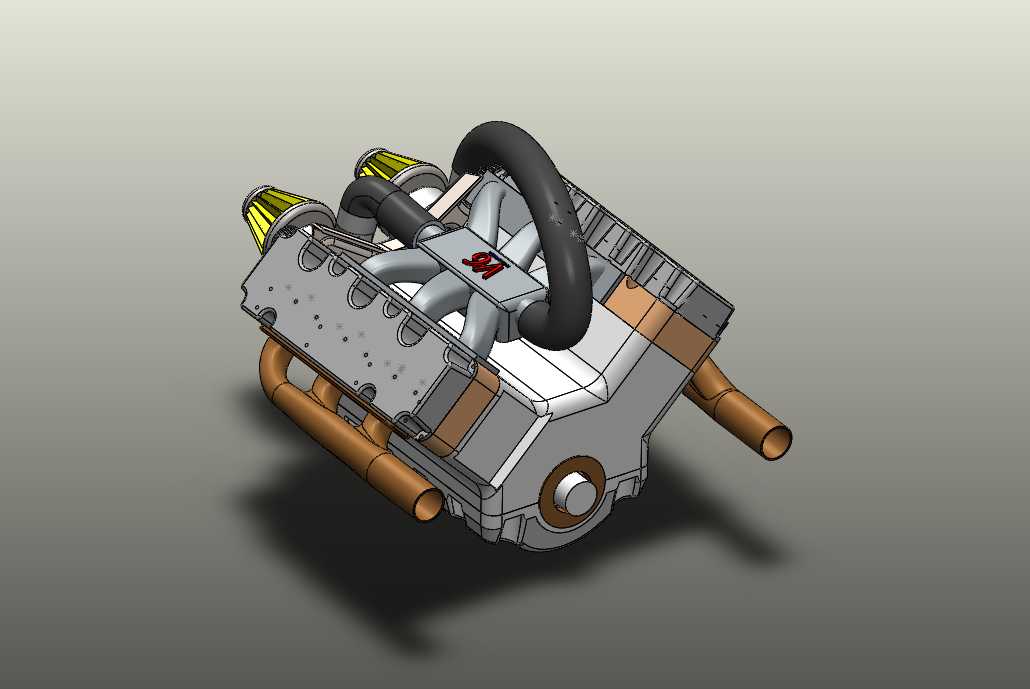

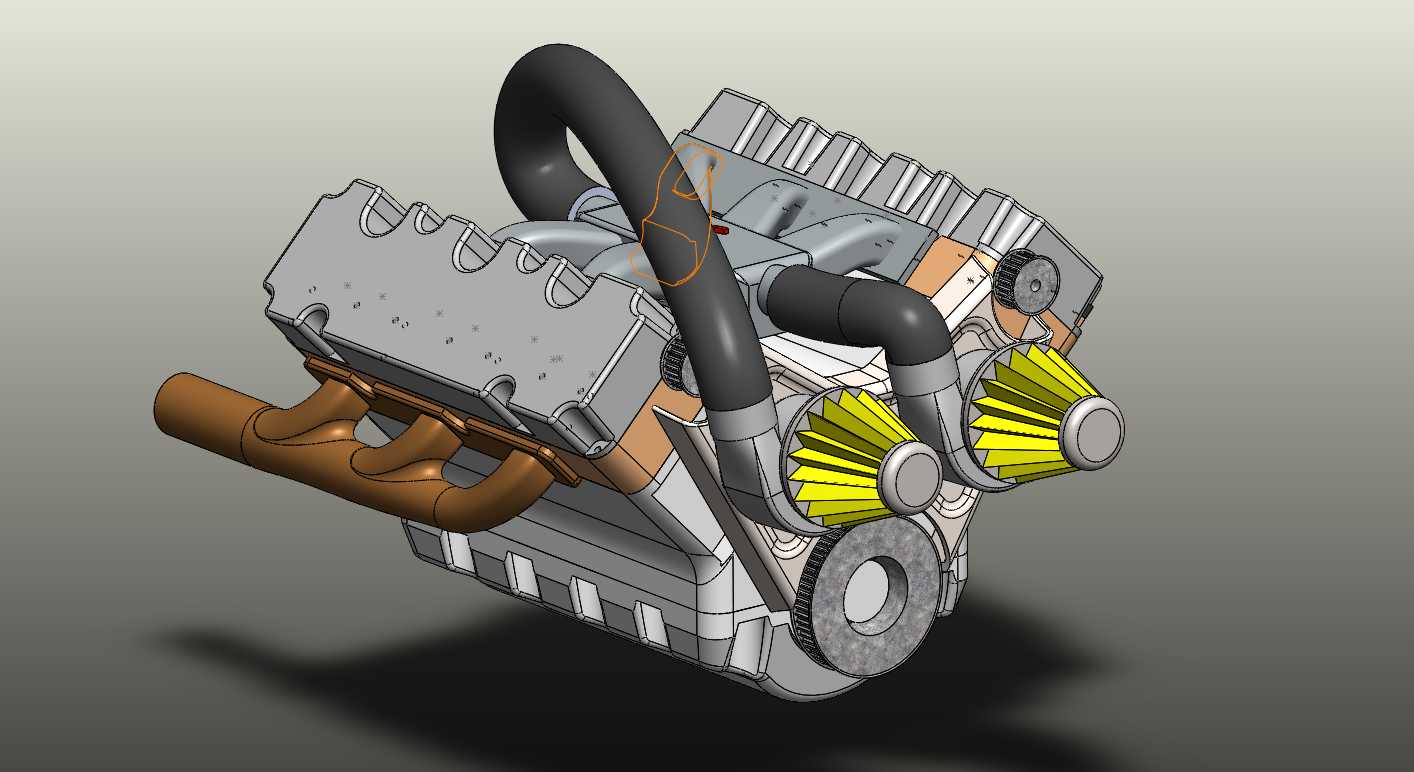

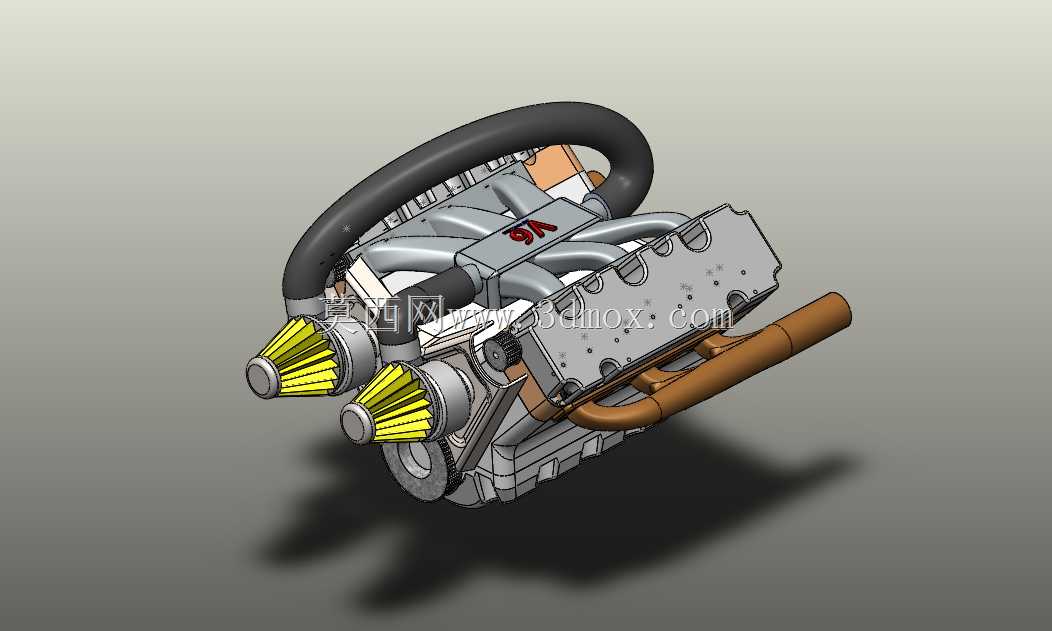

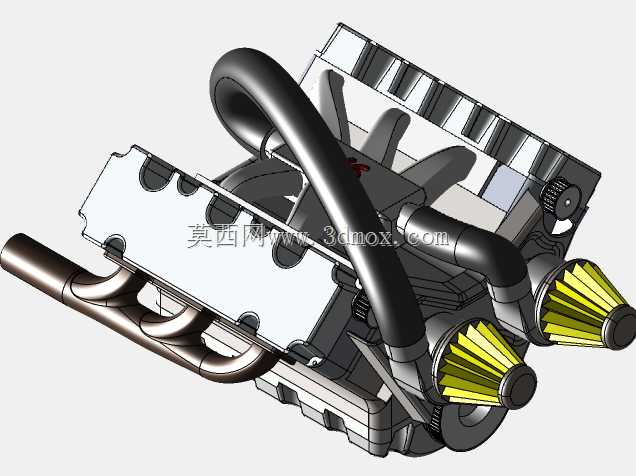

外形尺寸上，这套模型严格按照量产机型的安装边界搭建，进气侧预留了空气滤清器与进气歧管的安装法兰位，排气侧的歧管走向避开了机舱防火墙的干涉区域，前端轮系的安装面预留了发电机、空调压缩机、水泵的安装定位孔，后端与变速器连接的飞轮壳定位止口也按照通用配套尺寸做了基准对齐，完全可以直接用于动力总成布置的机舱匹配校核。

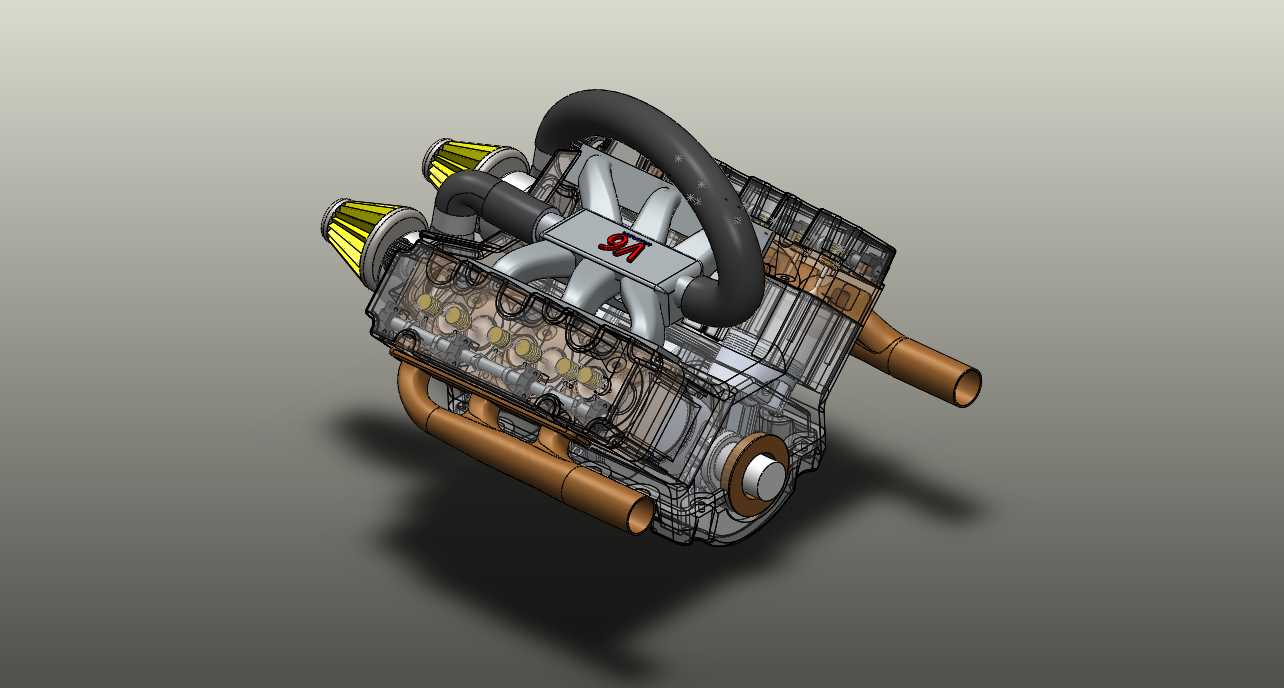

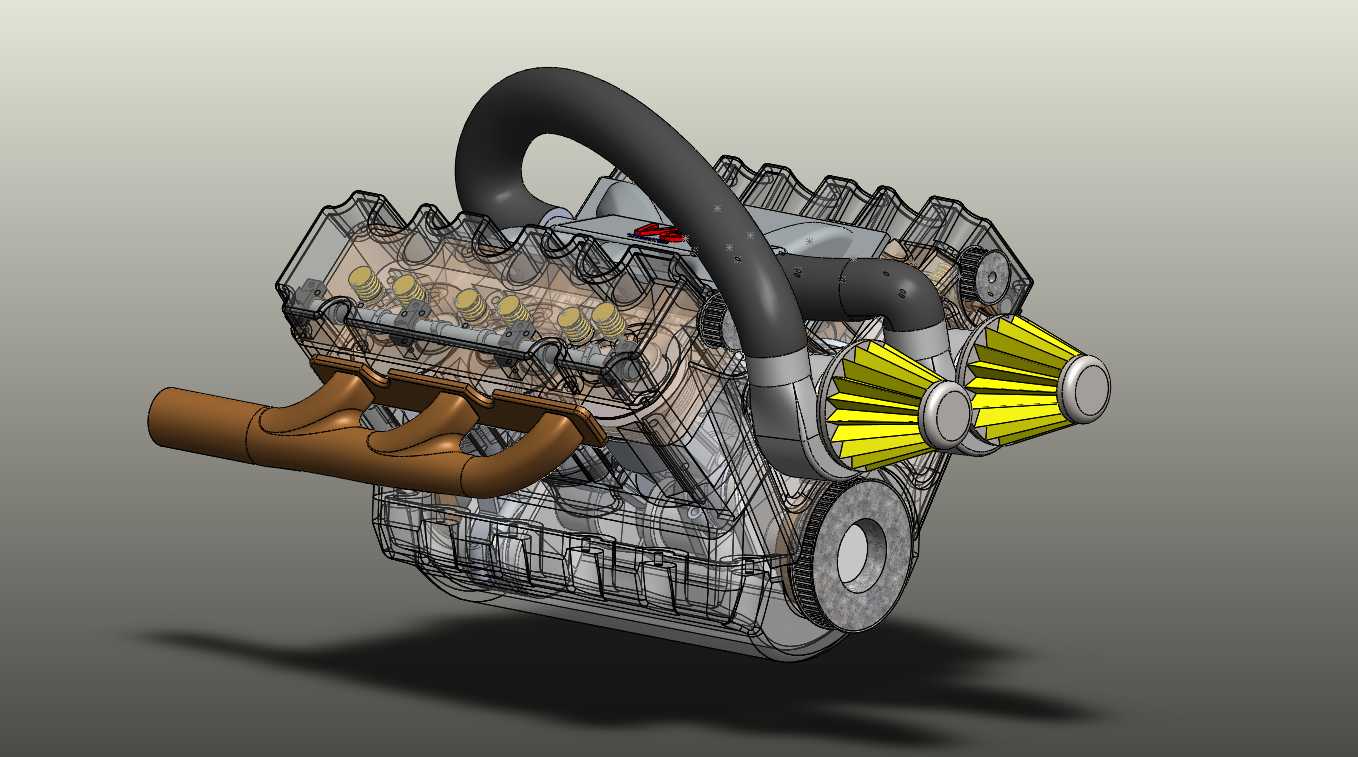

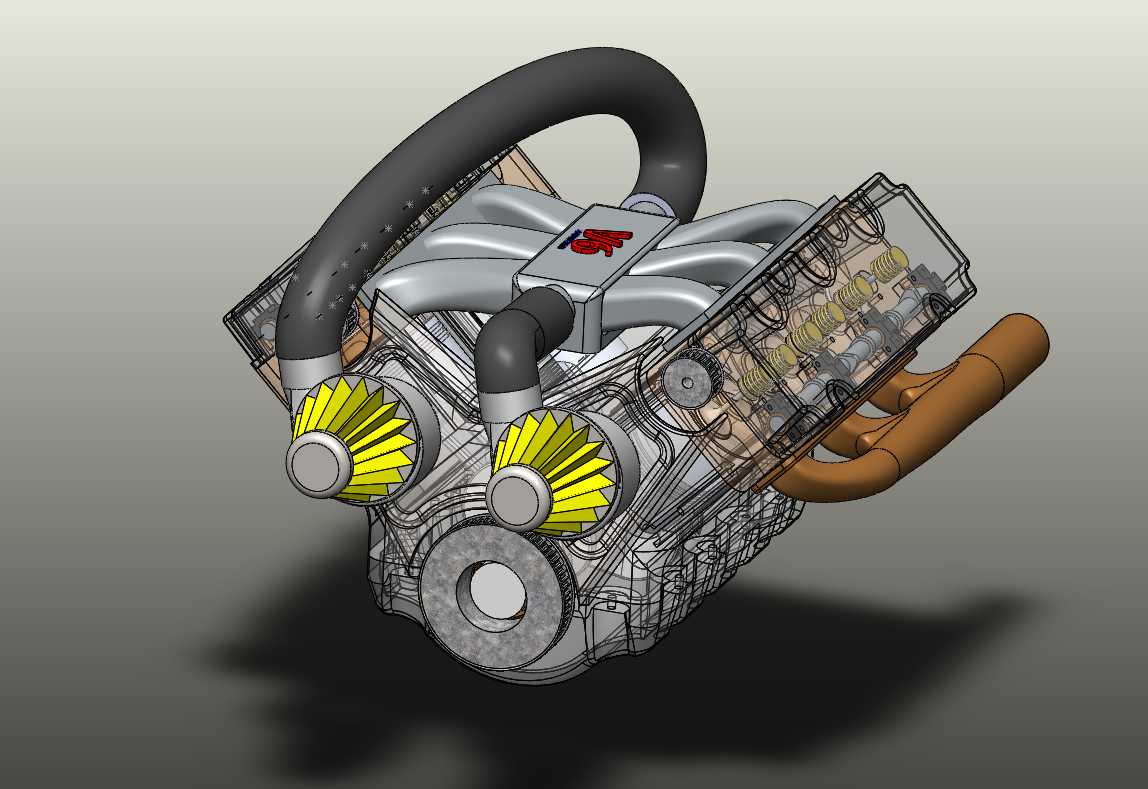

具体画图步骤上，先绘制曲轴的回转实体，通过阵列生成六个曲柄销的偏心结构，再匹配对应连杆与活塞组件，完成曲柄连杆机构的运动副约束后，再搭建两侧缸盖的配气机构，按照进排气门的正时角度定位凸轮轴型线，之后再敷设进排气歧管的管路走向，进气侧的双涡轮进气结构做了透明化的结构展示，能清晰看到叶轮与进气道的匹配关系，排气歧管的等长走向设计也做了还原，保证各缸排气背压的一致性。最后做整体结构的透明化外观处理，方便教学展示与结构原理讲解，所有配合面的公差预留都按照量产机型的加工要求做了基准对齐，不管是用于结构教学、原理演示还是前期动力匹配选型参考，都能直接复用内部的结构逻辑。
