15寸4x100孔距BBS RS分体式轮辋

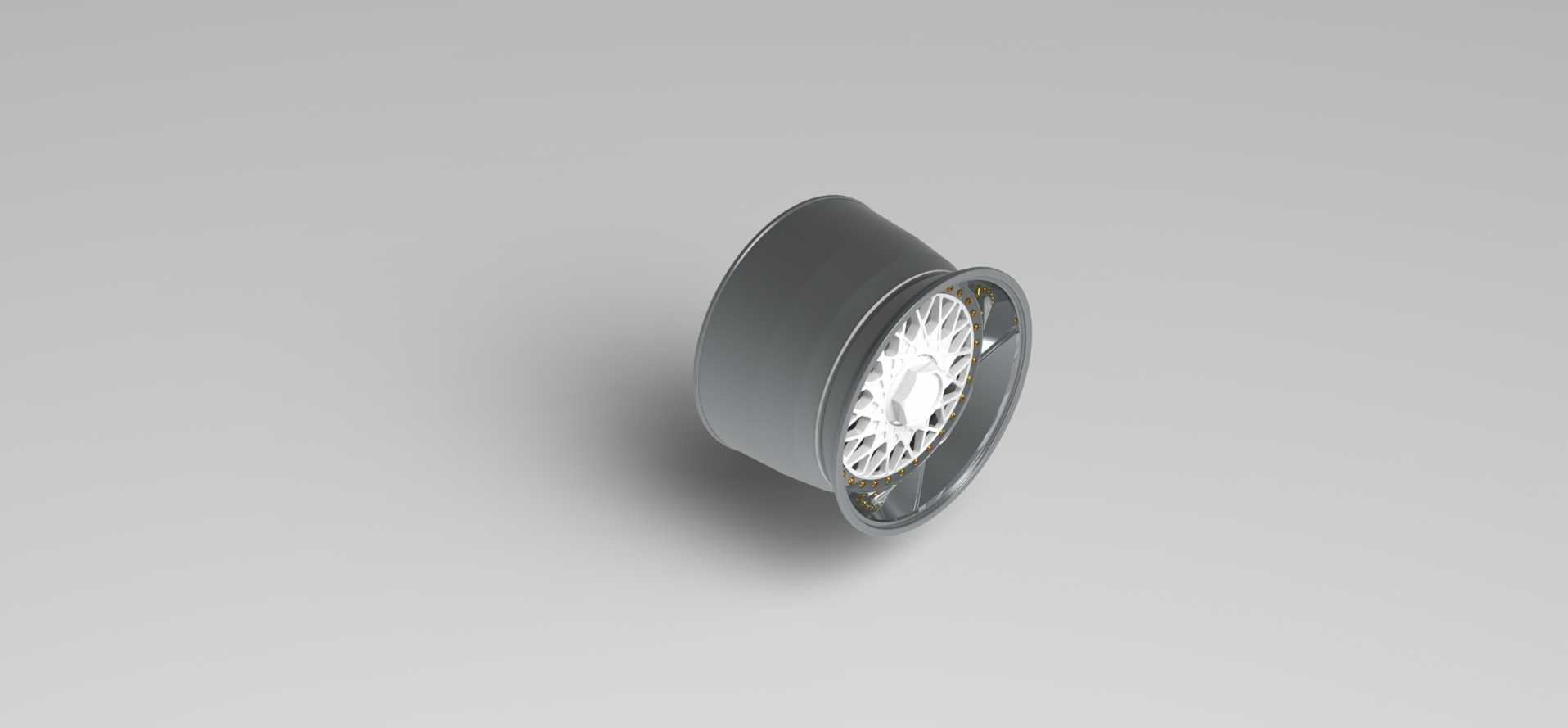

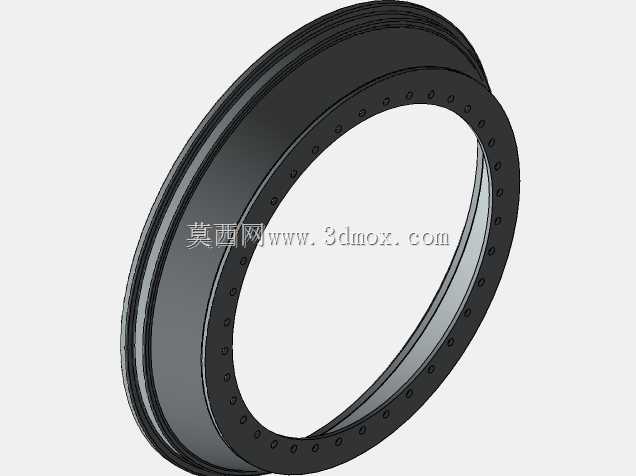

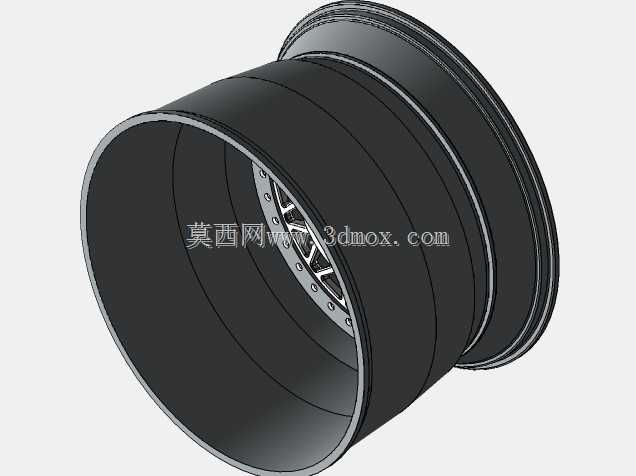

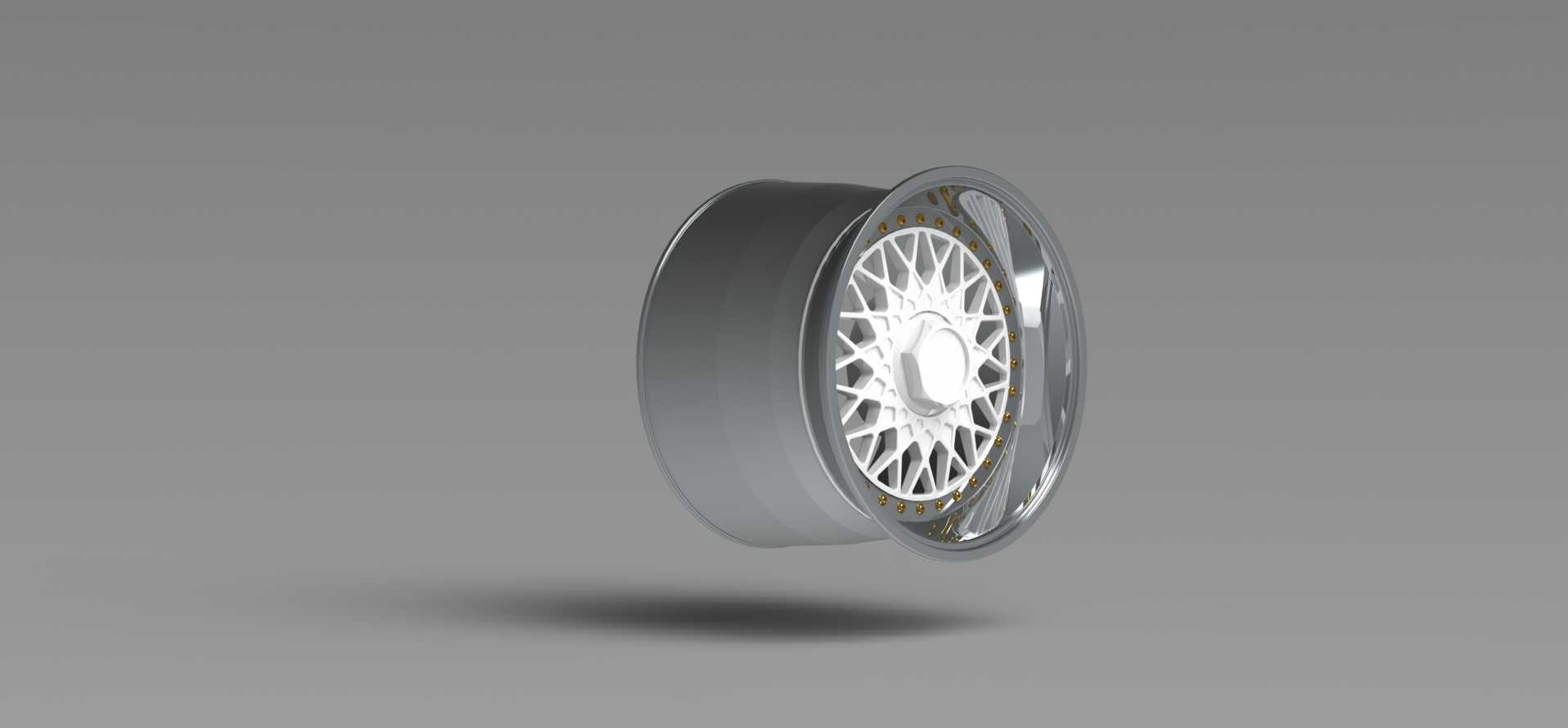

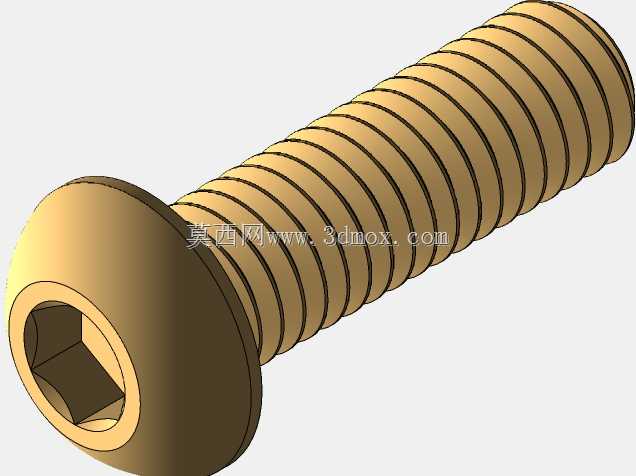

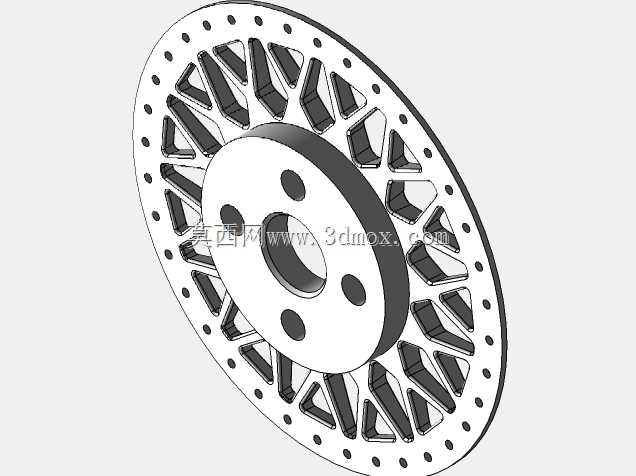

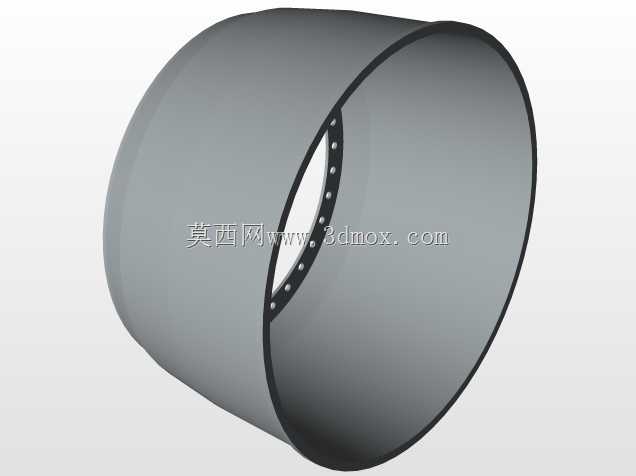

这款分体式轮辋主要适配小型乘用车、入门级竞速赛车的改装场景，日常街道走街、赛道日竞技都能覆盖使用需求，核心作用是承载轮胎、传递半轴输出的驱动力与制动力，同时兼顾轮下轻量化与外观辨识度。设计阶段优先考虑分体结构的装配可靠性，轮辋本体分为外圈、中心辐盘、压圈三个独立部分，通过周向均布的紧固螺栓实现锁紧，相比一体铸造轮辋，分体结构可单独更换磕碰损伤的外圈部件，降低后期维护成本，同时能通过搭配不同宽度的外圈实现不同J值的适配，满足不同宽度轮胎的安装需求。安装边界上采用4x100的孔距规格，中心孔匹配对应车型的轴头尺寸，可适配多数A0级、A级家用轿车的安装位，15寸的直径尺寸兼顾了轮胎扁平比选择空间与轮下重量控制，不会过度增大簧下质量影响悬挂响应。建模过程先从中心辐盘的网格造型入手，先绘制单根辐条的截面草图，通过圆周阵列生成全部辐条结构，再对辐条与中心安装盘的过渡位置做圆角处理，避免应力集中；之后绘制轮辋外圈的回转截面，通过旋转特征生成基础桶身，再对轮辋边缘的胎圈座位置做精确的尺寸约束，保证轮胎安装后的密封性；压圈部分单独建模，预留螺栓过孔位置，最后完成所有零件的虚拟装配，校验各部件之间的干涉情况，确认螺栓孔的同轴度、轮辋的动平衡基准面位置符合工程要求。建模时需要重点关注胎圈座的直径公差、安装面的平面度，这些参数直接影响轮胎安装后的气密性与车轮动平衡表现，辐条背面的减重槽设计在保证结构强度的前提下尽可能去除冗余材料，降低整体重量，分体结合面的位置需要做平面度约束，避免装配后出现漏气或者螺栓受力不均的问题。
